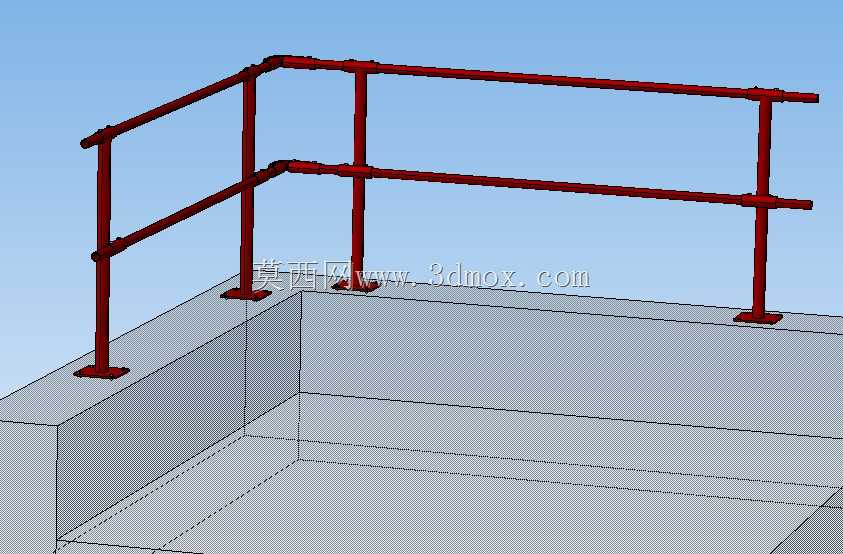

平顶转角处安全防护栏杆连接结构

　　在工业平台、屋面检修通道、设备操作区的临边转角位置，常规直段栏杆往往存在拼接错位、转角刚度不足、临边防护留死角的问题，这套平顶栏杆转角连接结构正是针对这类场景的实际痛点做的结构优化。从实际应用来看，这类转角结构主要适配混凝土平顶、钢构平台、屋面检修走道的90度临边转角，解决两段直栏杆在转角处的衔接问题，避免直杆斜切拼接带来的焊缝外露、受力薄弱、扶手触感突兀的问题，同时保证转角位置的防护高度与直段完全一致，不会出现防护缺口。

　　从功能特性上看，这套连接结构采用一体式转角衔接设计，扶手与中间横杆在转角位置做了平滑过渡，没有尖锐突出的拼接棱边，既满足临边防护的安全要求，也能避免人员通行时剐蹭衣物或磕碰受伤。立柱采用底部法兰盘固定的方式，法兰盘上预留了膨胀螺栓安装孔，可直接固定在混凝土基面或者钢平台的预埋板上，安装时不需要在现场做复杂的切管、焊接作业，只要将直段栏杆的管端插入转角连接构件的预留承口，紧固顶丝或者焊接定位即可，大幅降低现场安装的作业难度，也能减少现场焊接带来的防腐层破坏问题。

　　设计过程中首先考虑的是转角位置的受力特性，临边栏杆在转角位置往往会受到两个方向的侧向推力，常规的45度斜接焊缝在受侧向冲击时很容易出现焊缝开裂的问题，这套结构的转角连接构件采用整体成型的思路，将两个方向的扶手、横杆衔接位置做成连续的受力整体，立柱直接设置在转角的受力支点上，能同时承担两个方向栏杆传递的荷载，抗冲击性能比现场拼接的结构提升明显。尺寸设计上，扶手高度符合临边防护的常规高度要求，中间横杆的间距设置避免出现人员钻越的空隙，底部法兰盘的尺寸足够提供稳定的锚固力，不会因为侧向推力出现立柱倾覆的问题。

　　安装边界方面，这套结构适配常规管径的圆管栏杆，不管是焊接钢管还是镀锌钢管都能适配，安装基面只要是平整的混凝土结构或者钢平台面，满足膨胀螺栓或者焊接固定的强度要求即可，不需要额外做特殊的基面处理。转角构件的外形尺寸控制合理，不会在转角位置出现过于宽大的突出结构，占用的通行空间和直段栏杆基本一致，不会影响转角位置的人员通行宽度。另外，结构的所有外露管端都做了封堵设计，避免雨水或者杂物进入管内部造成管材内部锈蚀，延长整体结构的使用寿命。在防腐处理上，整体结构可以根据使用场景做镀锌、喷塑或者刷漆处理，适配工业厂区、民用屋面、商业建筑露台等不同场景的外观和防腐要求，不管是户外露天使用还是室内操作平台使用，都能满足长期使用的结构强度和耐久性要求。实际选型时，只要确认临边转角为90度直角，匹配对应管材的管径，确认安装基面的承载力满足要求，就可以直接选用这套连接结构搭配直段栏杆完成整体防护栏的搭建，不需要单独做转角位置的非标设计，能大幅缩短防护栏杆的设计和安装周期。
