带双护墙附件倾斜平屋顶防护栏杆

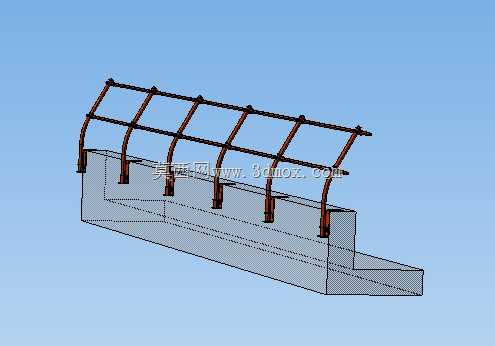

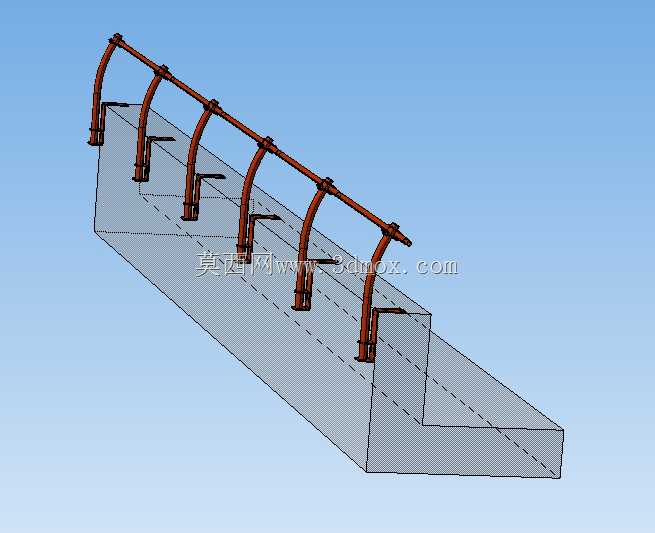

　　在民用与工业建筑的坡面屋顶运维防护场景中，临边坠落风险始终是屋面检修、设备巡检作业的核心安全管控点，常规垂直栏杆无法适配坡屋面的倾斜安装基面，易出现固定点受力不均、防护高度不足、杆件与基面贴合度差等问题，这款适配倾斜平屋顶的双排防护栏杆，正是针对坡屋面临边防护的特殊工况做的定向结构设计。从实际安装边界来看，该栏杆的固定支座采用L型折弯结构，可直接卡接在平屋顶边缘的混凝土翻边或女儿墙压顶上，支座底部预留的螺栓孔位可适配M12-M16规格的膨胀螺栓固定，单组支座的垂直安装高度可根据屋面翻边的实际厚度做100-200mm范围的适配调整，避免因屋面施工误差导致的安装错位。主栏杆杆件采用弧形过渡折弯设计，而非直角弯折结构，

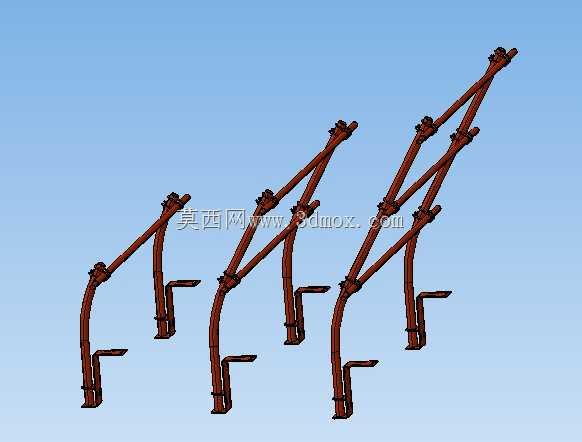

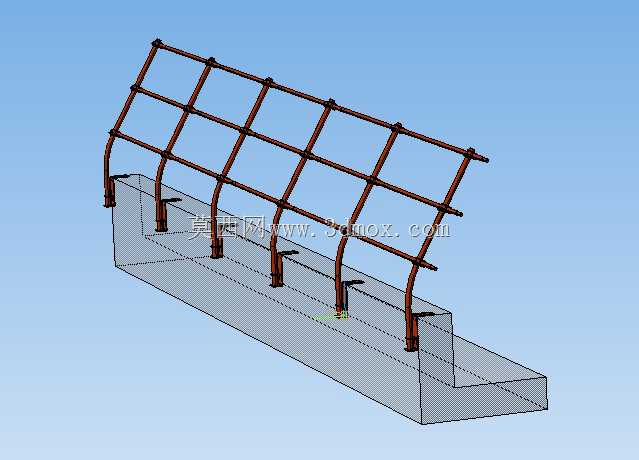

　　一方面能消除直角处的应力集中问题，提升杆件整体抗侧向冲击的能力，按照屋面临边防护的受力要求，单根主杆可承受不小于1kN的水平侧向推力，满足人员意外倚靠、小型工具滑落撞击的受力需求；另一方面弧形过渡的外形可避免尖锐棱角对作业人员造成磕碰伤害，符合建筑施工防护构件的安全设计规范。双排杆件的排布采用上下错位布局，上排主杆的防护高度从屋面完成面算起不低于1100mm，下排辅助杆距离屋面完成面高度控制在500-600mm区间，可同时防止人员翻越、小型工具从栏杆间隙滚落至屋面下方，双杆之间通过横向连接短杆做刚性拉结，每间隔1200mm设置一组连接节点，保证整段栏杆的整体刚度，避免长距离杆件出现受力变形。配套的双护墙附件是该结构的核心适配设计，

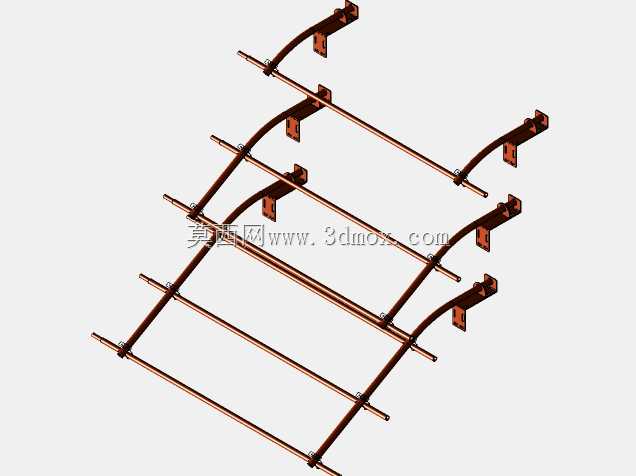

　　附件一端通过抱箍结构与栏杆主杆做可转动连接，转动角度可在0-45度范围内自由调整，完全适配不同坡度的倾斜平屋顶安装需求，无需在现场对杆件做切割、焊接等二次加工；另一端采用带防滑齿的压板结构，可紧贴屋面护墙的立面做辅助固定，分担主支座的受力载荷，当栏杆受到侧向冲击时，护墙附件可将部分力传递至护墙结构上，降低主支座螺栓的剪切受力，提升整体结构的抗倾覆能力。从建模逻辑来看，整套栏杆采用参数化建模思路，所有杆件的折弯半径、连接节点的孔位间距、支座的折弯尺寸都做了参数关联，设计人员可根据实际项目的屋面坡度、翻边尺寸、防护段长度快速调整模型参数，直接导出对应的加工图纸，无需重新绘制结构。在实际工程应用中，

　　该类栏杆不仅可用于新建坡屋面的临边永久防护，也可适配老旧屋面改造的防护加装场景，由于所有构件都采用螺栓装配式连接，现场无需动火作业，安装效率比传统焊接式栏杆提升60%以上，后期维护更换构件也更为便捷，单段栏杆的标准长度设置为2000mm，可根据现场临边的实际长度做任意拼接，拼接处采用内置衬套的连接结构，保证拼接位置的同轴度与连接强度，不会出现拼接错位、刚度突变的问题。杆件表面可根据项目需求做热浸镀锌、喷塑等防腐处理，适配户外屋面的日晒雨淋工况，正常使用环境下的防腐寿命可达15年以上，无需频繁做防腐维护。针对屋面有避雷要求的场景，栏杆杆件之间的连接节点可设置导电垫片，将整段栏杆连通后接入屋面避雷网，无需额外敷设避雷带，兼顾防护与避雷的双重功能。在结构受力校核层面，建模过程中已对固定支座的拉拔力、主杆的抗弯强度、连接节点的抗剪强度做了模拟验算，所有受力点的安全系数都不低于2.5，满足建筑结构荷载规范中对临边防护构件的受力要求，即使在屋面出现极端大风天气、人员意外撞击的情况下，也不会出现结构断裂、倾覆的问题。
