UCP系列带座外球面插入轴承结构设计

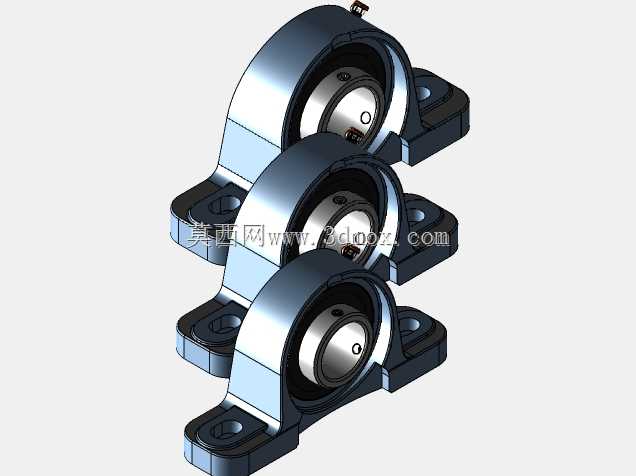

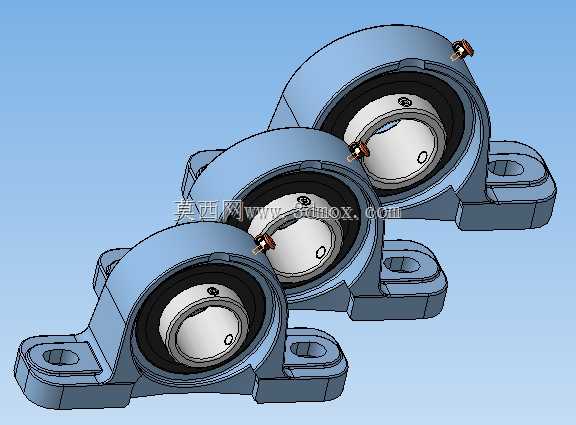

　　带座外球面插入轴承是轻工输送、农机传动、小型工业设备中极为常见的支撑部件，本次呈现的UCP314、UCP315、UCP316三款同系列立式座轴承，覆盖了常规中小载荷传动轴系的支撑需求，在皮带输送机从动辊、小型搅拌设备主轴、农用脱粒机传动辊、包装线输送辊道等场景中应用广泛。这类部件的核心作用是为旋转轴提供径向与少量轴向的支撑约束，同时自带的铸造立式座可以直接通过螺栓固定在设备机架上，不需要额外加工复杂的轴承安装孔位，大幅降低设备机架的加工难度与装配工时。

　　从结构设计逻辑来看，这类带座轴承采用了外球面轴承与立式铸造座的组合设计，轴承外圈为球面结构，与轴承座内的凹球面配合，具备一定的自动调心能力，能够补偿轴加工或装配过程中产生的少量同轴度误差，避免轴系因不对中产生的额外附加载荷，延长轴承的实际使用寿命。轴承内圈通过顶丝与传动轴实现锁紧固定，装配时不需要额外的锁紧螺母、轴肩定位结构，只需要将轴穿入内圈后拧紧侧面的紧定螺钉即可完成固定，装配流程简单，对现场安装人员的技术要求较低，非常适合非精密传动的通用工业场景。

　　三款型号的外形尺寸遵循UCP系列带座轴承的通用尺寸规范，安装边界具备明确的系列化特征：轴承座采用立式菱形两孔安装结构，两个安装螺栓孔沿轴承中心对称分布，不同型号的安装孔中心距、座体总高度、轴承内孔直径、座体底面宽度均随型号增大呈梯度变化，选型时只需要匹配轴径、安装空间与载荷需求即可直接替换同系列对应型号，不需要重新设计机架安装位。轴承座采用铸铁铸造后经时效处理加工而成，具备足够的结构刚性，能够承受常规传动场景下的径向冲击载荷，座体表面做了防锈涂覆处理，可适应多粉尘、少量潮气的普通工业车间环境。

　　从实际使用的角度来看，这类带座轴承的密封结构采用了内置接触式密封圈，能够阻挡外界粉尘、碎屑进入轴承内部滚道，同时保留轴承内部的润滑脂，常规工况下可以做到长期免维护运行，只有在高转速、高粉尘的极端场景下才需要通过轴承外圈的注油嘴定期补充润滑脂。设计建模过程中，三款轴承的结构特征保持了高度的系列化通用性，除了核心尺寸参数随型号变化外，紧定螺钉结构、密封圈结构、座体安装孔的倒角、铸造拔模斜度等细节特征均保持一致，既符合实际工业产品的系列化设计逻辑，也能为选型人员提供直观的尺寸对比参考，在做轴系布局设计时，可以直接调用对应型号的模型完成装配干涉检查，提前确认安装螺栓的操作空间、轴端伸出长度是否匹配设计要求，避免实际装配时出现空间干涉、安装位错位等问题。

　　在设备选型匹配时，需要注意这类立式座轴承主要承受径向载荷，能够承受的轴向载荷有限，不适合用在轴向力较大的传动场景中；同时其调心角度存在一定范围，若轴系的偏转角过大，超出球面配合的补偿范围，会导致密封圈异常磨损、轴承卡滞等问题。建模时还原了轴承内部的滚珠、保持架、紧定螺钉等细节结构，能够直观展示轴承的装配关系，既可以作为设备设计时的标准件调用，也能为初学者了解带座外球面轴承的结构原理提供直观的参考。
