带座外球面插入轴承立式安装单元

　　这类带立式座的外球面插入轴承单元，在轻工输送线、小型农机传动组、食品包装设备的从动辊支撑端是出镜率极高的部件，很多刚入行的结构工程师做辊道支撑选型时，最先接触的标准支撑件就是这类单元，不用自己加工轴承座安装孔位、不用额外设计密封结构，拿来就能直接装到机架上，省了不少非标设计的工作量。从实际使用场景来看，这类轴承单元最常出现在有一定安装对中误差的传动场合，比如车间里临时搭建的输送线，机架焊接后难免有几毫米的安装面偏差，外球面轴承的内圈球面配合结构，能自适应一定角度的轴系偏斜，不会因为安装不对中导致轴承早期抱死，这也是它比普通深沟球轴承加焊接轴承座组合更受欢迎的核心原因。

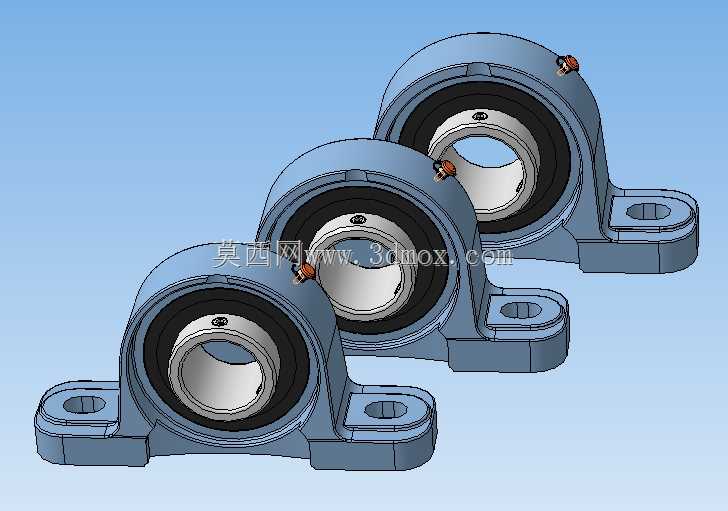

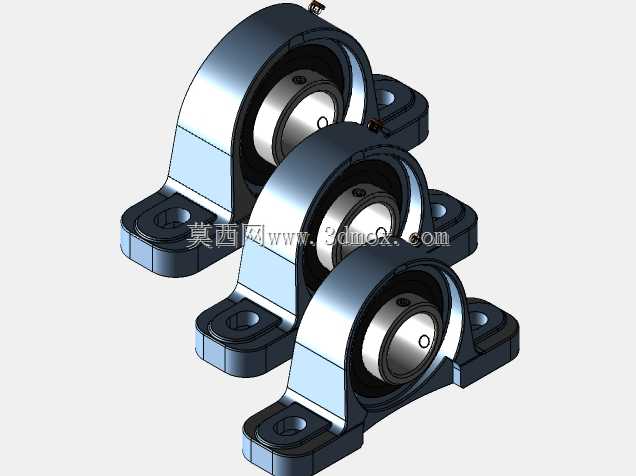

　　从设计逻辑上拆解这个模型，三个规格的轴承座采用了统一的立式两孔安装结构，安装脚的厚度、螺栓孔中心距是随轴承内径规格递增的，ucp317适配的轴径是85mm，ucp318对应90mm轴径，ucp319对应95mm轴径，三个型号的轴承座安装基面到轴中心的高度依次抬升，安装螺栓的孔径也随载荷等级提升做了加大，选型的时候不用反复核对安装边界，只要对应轴径选对应型号，就能保证安装孔位和机架的适配性。轴承部分自带顶丝锁紧结构，安装的时候把内圈套到光轴上，拧紧两个内六角顶丝就能完成轴向固定，不需要额外加工轴肩、锁紧螺母的安装位，对加工精度的要求低很多，很多现场改造的项目里，工人不用上机床加工轴，直接切定长的光轴就能完成装配，适配现场快速改线的需求。

　　密封结构上，这类轴承自带双层接触式密封圈，外侧是带防尘唇的橡胶封，能阻挡车间里的粉尘、切削液溅入轴承内部，内侧还有一层薄钢片挡圈，能承受一定的轴向冲击力，在木工车间、粮食输送这类多粉尘的工况下，比开式轴承的使用寿命长3到5倍。轴承座采用铸铁铸造成型后做了时效处理，安装脚的根部做了大圆角过渡，避免长期受载后出现应力断裂，很多人做设计的时候容易忽略安装面的平面度要求，这类轴承座的安装基面必须贴合在平整的机架支撑板上，如果安装面有焊接凸起，强行拧紧安装螺栓会导致轴承座变形，挤压轴承外圈造成转动卡滞，这也是现场安装时最常出现的装配问题。

　　从安装边界来看，三个型号的轴承座总宽度、总长度都随规格递增，做机架设计的时候要预留足够的安装空间，尤其是轴承顶部的注油嘴位置，要留出黄油枪的操作空间，定期补充润滑脂能大幅延长轴承的使用寿命，很多设备维护的时候忽略注油，导致轴承干磨抱死，最后连轴承座一起损坏，反而增加了维护成本。这类轴承单元的载荷特性是主要承受径向载荷，也能承受一定的双向轴向载荷，不适合用在有大冲击载荷的重载传动端，比如破碎机的主轴支撑就不能选这类单元，还是要用剖分式的重型轴承座配调心滚子轴承。在做三维建模的时候，这类标准件不需要自己从零绘制，直接调用标准模型就能完成装配，要注意的是不同厂家的同型号轴承座安装尺寸是统一的，但外形细节比如注油嘴位置、安装脚的倒角会有细微差异，做干涉检查的时候要以实际选型厂家的样本尺寸为准，避免装配时出现空间干涉。
