可调角度机用台钳夹持工装结构

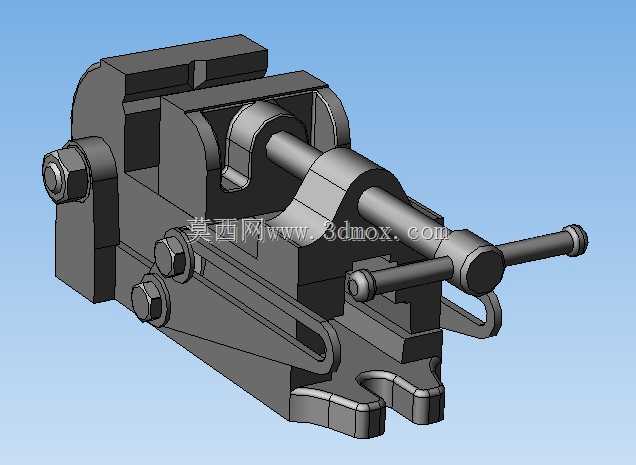

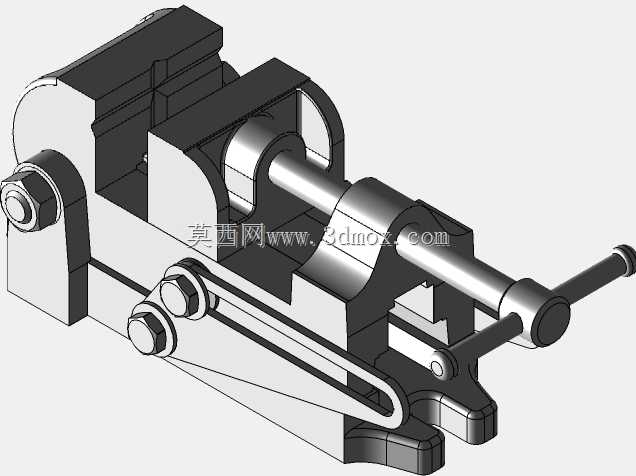

　　在机加工、钳工装配、小型工件修配的作业场景里，常规固定式台钳往往受限于夹持角度无法调整的短板，遇到需要斜面钻孔、斜向倒角、异形面定位装夹的工况时，操作人员往往需要额外加装角度垫铁、反复打表找正，不仅耗费装夹辅助时间，还容易因为垫铁堆叠产生装夹刚性不足的问题，加工过程中出现工件位移、振刀的概率大幅提升。这款可调角度台钳的结构设计，正是针对这类现场痛点做的定向优化，整体结构围绕角度可调、装夹刚性、操作便捷三个核心维度展开。从结构组成来看，该台钳保留了传统螺杆进给台钳的核心夹持逻辑，固定钳身与活动钳口的配合面做了防滑齿形处理，夹持毛坯件或者表面粗糙度较高的工件时，能提供足够的静摩擦力避免工件滑脱；

　　核心的角度调节机构设置在钳身与底座的连接位置，通过铰接转轴配合侧面的锁紧螺栓结构，实现钳身相对于安装底座在一定角度范围内的无级倾斜调整，调整到目标角度后拧紧两侧的锁紧螺母，就能将钳身完全锁死，避免加工受力时角度发生偏移。底座部分的安装结构做了标准化的安装孔位设计，可直接通过T型螺栓固定在铣床工作台、钳工台、磨床工作台的T型槽上，安装边界完全匹配常规小型机加工设备的工作台槽距，不需要额外加工过渡转接板，现场换装的适配性较强。设计过程中，活动钳身的进给螺杆采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的间隙更小，夹紧时的力传导更直接，长时间频繁夹紧松开工件也不容易出现螺纹磨损导致的旷量；

　　钳身尾部的加力杆采用了可拆卸式结构，需要大夹紧力的时候可以穿入加力杆增大力矩，常规轻载装夹时直接转动手轮即可完成操作，兼顾了不同装夹力需求的使用场景。角度调节的铰接位置做了耐磨衬套镶嵌处理，频繁调整角度时不会因为基体金属直接摩擦导致铰接孔磨损失圆，长期使用后角度调整的精度保持性更好，不会出现调整间隙过大导致的钳身晃动问题。钳口部分采用了可更换式的硬化钳口片，当钳口齿形磨损或者出现磕碰损伤时，只需要拧下固定螺丝更换钳口片即可，不需要整体更换钳身，大幅降低了后期的维护成本。在实际应用中，这类可调角度台钳除了常规的平面工件装夹外，针对小型焊接工装的定位、3D打印后处理的工件夹持、小型零件的角度去毛刺作业都能适配，

　　不需要频繁挪动工件或者调整设备主轴角度，一次装夹就能完成多个角度面的加工作业，对于多品种小批量的加工车间、工装维修班组、职业院校的实训工位来说，这类可调夹持工装能有效减少辅助作业时间，提升单工位的作业效率。整体结构的受力路径做了针对性强化，夹紧力从螺杆传导到活动钳身，再通过钳身两侧的导向滑轨传递到底座，角度锁紧位置的锁紧螺栓对称布置，夹紧时两侧受力均匀，不会出现单侧受力导致的钳身偏斜问题，即使在承受铣削的断续切削力时，整体结构的抗振表现也优于普通的轻型台钳。
