多用途燕尾式工装夹持虎钳结构设计

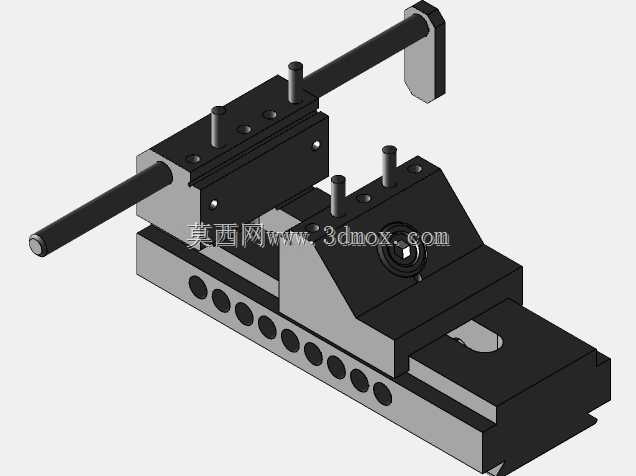

　　这款燕尾结构夹持工装，核心适配小批量精密零件加工、工位快速装夹、钳工修配等多类作业场景，区别于传统平口钳的单行程夹持局限，其燕尾导轨结构在长期使用中能保持更高的导向精度，不会因频繁开合出现钳口偏移、旷量过大的问题。从实际使用场景来看，这类虎钳既可以安置在台钻工作台面完成小型零件的钻孔、铰孔定位，也能固定在钳工台完成零件锉修、装配对位，甚至可以搭配快换钳口适配异形零件的夹持需求，覆盖普通机加工、教具组装、小型电子结构件装夹等多类工况。

　　功能设计上，这款虎钳采用贯穿式光杆传动配合燕尾滑动副，钳身底座排布的等距定位孔，可配合工作台面的T型槽螺栓完成快速位置固定，不需要额外制作转接板就能适配多数标准工装台的安装孔距。活动钳身的导向面与燕尾底座完全贴合，传动杆的端部设置了快摇手柄，大行程开合时可以直接抽拉传动杆快速调整钳口间距，接近夹持位置时再通过端部的螺纹结构锁紧，相比传统全螺纹传动的虎钳，大行程调整效率能提升六成以上，尤其适合频繁更换不同尺寸夹持工件的作业场景。钳身顶部设置的多个定位销孔，可根据需求加装挡料销、定位块或者软钳口，不需要对钳身做二次加工就能拓展夹持功能，比如加持薄壁零件时可以加装铜质软钳口避免夹伤工件表面，加持异形件时可以配合定制定位块实现快速对位。

　　设计思路上，整体结构优先考虑了工装的耐用性与维护便捷性，燕尾导轨的配合面预留了合理的间隙调整空间，长期使用出现磨损后，可以通过侧面的紧定螺钉调整导轨配合预紧力，不需要整体更换钳身就能恢复夹持精度。传动部分采用光杆加端部锁紧的组合结构，规避了传统长丝杠容易积屑、磕碰变形导致传动卡滞的问题，光杆表面做了硬化处理，日常使用中即使有切屑落在杆面，擦拭后就能正常滑动，不会像丝杠那样因切屑卡入螺纹牙型造成传动卡顿甚至螺纹损伤。钳身整体采用模块化拆分设计，固定钳身、活动钳身、燕尾底座、传动组件都可以单独拆卸更换，日常维护只需要定期给燕尾导轨面涂抹润滑脂即可，没有复杂的油路或者密封结构，适合车间多粉尘、多切屑的作业环境。

　　从安装边界与尺寸适配来看，这款虎钳的底座为平直矩形结构，底面做了精磨处理，安装时能与工作台面完全贴合，不会因底面不平导致夹持时工件翘起。底座两侧的安装边预留了足够的螺栓穿设空间，适配M8-M12规格的工装固定螺栓，可直接固定在台面厚度20mm以上的钳工台、钻床工作台或者铣床辅助工作台上。钳口最大开合行程可覆盖多数小型零件的夹持需求，钳口高度设计兼顾了普通块状零件与带台阶零件的夹持，当加持高度较高的零件时，燕尾导轨的长导向面能提供足够的抗倾覆力矩，不会出现钳身上翘导致工件夹持歪斜的问题。整体外形没有突出的尖锐结构，手柄端部做了圆滑处理，车间作业时不会因误碰造成磕碰损伤，钳身的排屑空间设计合理，加工产生的切屑会顺着钳身斜面滑落，不会堆积在导轨配合面影响滑动顺畅度。

　　在实际选型适配中，这类多用途燕尾虎钳尤其适合多品种小批量的加工场景，不需要针对每一类零件定制专用夹具，通过调整钳口配件与定位销位置就能满足多数常规夹持需求，相比专用夹具能大幅降低工装投入成本，同时其稳定的导向精度也能满足普通铣削、钻削工序的定位要求，不会因夹持精度不足导致零件加工尺寸超差。
