十字滚子直线导轨JVU1-35结构设计

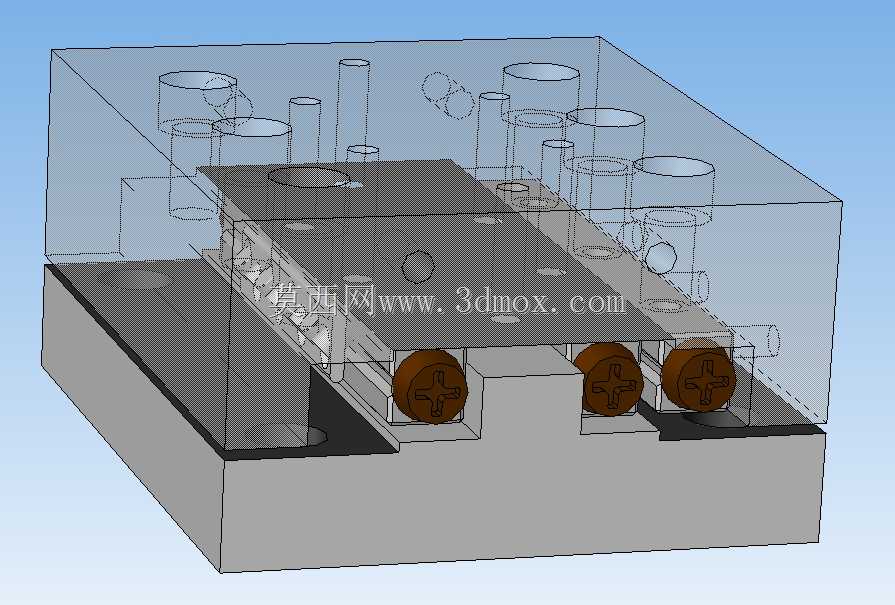

　　在精密滑台、检测工位位移平台、小型工装进给单元这类对导向精度有较高要求的场景里，十字交叉滚子结构的直线导轨一直是紧凑型布局的优先选项，这次拆解的JVU1-35规格导轨，从结构逻辑上完全贴合小空间高刚性的使用需求。不同于常规滚珠直线导轨的循环回流结构，这款导轨采用十字交叉排列的圆柱滚子作为滚动体，相邻滚子轴线呈90度垂直交错布置，单根导轨就能同时承受径向、反径向以及左右水平方向的载荷，不需要像双导轨平行布置那样预留较大的安装跨距，在安装空间受限的半导体检测工装、光学调整架、小型磨床进给拖板上，能大幅压缩整体机构的外形尺寸。从结构设计细节来看，导轨的滚道采用V型截面加工，与滚子的母线完全贴合，接触长度远大于点接触的滚珠结构，

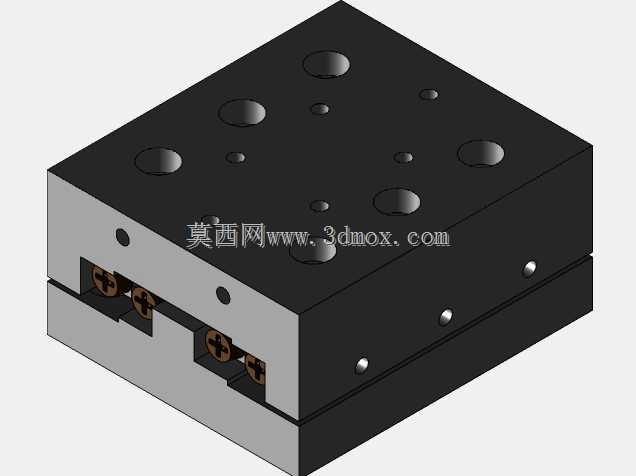

　　同等额定动载荷下，导轨的整体高度可以做得更低，35规格的导轨本体基准面到滑块安装面的垂直距离控制得非常紧凑，安装时不需要在工作台面铣削过深的沉槽，直接通过滑块上的沉头孔锁附即可完成固定，安装基准面的平面度要求控制在每米0.02mm以内就能保证运行顺畅，不会出现滚子卡滞、预紧力突变的问题。设计过程中，滚子的保持架采用分段式限位结构，避免滑块高速往复运动时滚子出现歪斜、窜动的情况，保持架的材质选用低摩擦系数的工程塑料，运行时的阻尼波动控制在极小范围内，低速进给时不会出现爬行现象，满足微米级进给的位移控制需求。导轨的两端设置了防尘密封端盖，端盖的唇口与导轨表面紧密贴合，能阻挡加工过程中产生的金属切屑、磨削液雾气进入滚道内部，

　　延长日常维护的周期，在洁净车间使用时，还可以搭配专用的金属刮屑板，进一步提升对硬质颗粒的防护能力。从安装边界来看，这款导轨的基准侧侧面做了精磨处理，安装时可以直接靠紧设备安装基座的定位台阶，不需要额外打表找正就能保证导轨的直线度，滑块上的安装孔采用标准孔距设计，和同规格的其他交叉滚子导轨具备互换性，设备改造替换时不需要重新加工安装孔位。在实际选型应用中，需要注意预紧力的匹配，轻载高速的位移场景可以选用微预紧等级，重载切削的进给场景可以选用中预紧等级，预紧力通过滚子的直径分组来实现，不需要额外调整安装螺丝的锁附力矩，降低现场安装的调试难度。不同于大规格的滚柱直线导轨，这款十字滚子导轨的行程可以根据实际需求裁切导轨长度，

　　不需要定制特殊长度的滚道，小批量设备制作时能大幅缩短采购周期，在非标自动化设备的快速迭代设计中，这类标准化的紧凑型导向部件能减少大量的自定义结构设计工作量。滚道的热处理采用整体淬硬工艺，表面硬度达到HRC58-62，淬硬层深度足够承受长期往复运动的接触应力，不会出现短期使用后滚道点蚀、磨损的问题，额定寿命计算时可以按照通用的滚动轴承寿命公式核算，根据实际承受的载荷、运行速度、行程长度计算出的理论寿命能满足通用工业设备8-10年的使用需求。在装配调试环节，两根平行使用的导轨需要控制等高误差在0.01mm以内，平行度误差控制在每300mm行程0.015mm以内，就能保证滑块运行时无卡滞，负载下的位移精度保持稳定，不会出现偏载导致的滚子局部磨损加剧问题。
