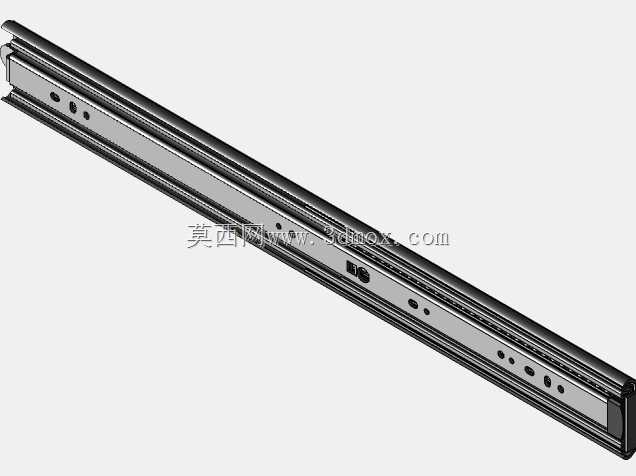

600mm行程家具伸缩滚珠导轨结构

　　三节结构可以实现抽拉部件近乎完全拉出柜体，方便取放柜体深处的储物，不会出现后部物品被遮挡难以拿取的问题。滚珠排布上，导轨上下滚道都布置了钢珠列，每侧保持架上的钢珠等距排列，抽拉过程中钢珠沿滚道滚动，将滑动摩擦转化为滚动摩擦，大幅降低抽拉阻力，即便是满载储物的抽屉，也能实现轻松抽拉，不会出现卡顿、发涩的问题。滚道的截面采用圆弧适配设计，与钢珠的接触弧度匹配，既可以保证钢珠滚动时的导向精度，避免抽拉过程中出现左右晃量，也能均匀承载垂直方向的载荷，常规单根导轨的额定承载在25kg左右，成对使用时可以满足绝大多数家具抽屉的载重需求，不会因为长期满载出现导轨变形、抽拉卡滞的问题。安装边界方面，这款导轨属于侧装式结构，日常做家具结构配套设计时，这类伸缩滚珠导轨是抽屉、抽拉式储物单元最常用的导向承载部件，不同于工业重载导轨的厚重设计，家具用导轨更侧重抽拉顺滑度、静音效果与安装适配性，本次涉及的这款导轨额定行程为600mm，适配深度650mm左右的柜体抽拉结构，常规应用在衣柜抽屉、厨房橱柜拉篮、办公文件柜抽斗、卫浴柜储物抽格这类场景，部分带抽拉功能的家具置物台、隐藏式桌面拓展结构也会选用同规格导轨做导向支撑。从结构设计逻辑来看，这款导轨采用三节式嵌套结构，分为外轨、中轨、内轨三个部分，外轨负责与柜体侧面板固定，内轨与抽屉或者抽拉部件的侧板连接，中轨通过滚珠保持架架设在内外轨之间，实现行程的叠加延伸，相比两节导轨，

　　要求柜体侧板与抽屉侧板之间预留12.7mm的标准安装间隙，这也是家具行业通用的导轨安装侧隙尺寸，不需要额外定制开孔尺寸，适配市面上绝大多数成品家具的安装公差。外轨上预留了多组自攻螺丝安装孔，有圆形固定孔和长条形调节孔两种，长条形调节孔可以在安装时微调导轨的前后位置与水平度，抵消柜体加工时的尺寸误差，降低现场安装的调试难度。内轨与抽屉的连接同样预留了对应安装孔，部分快装结构的导轨还可以实现内轨与中轨、外轨的快速拆分，安装时可以先把外轨固定在柜体上，内轨固定在抽屉上，再将抽屉连带内轨对准中轨的卡槽推入即可完成装配，不需要在狭小的柜体内部拧螺丝，大幅提升家具组装的效率。设计过程中需要注意导轨的闭合长度与柜体深度的匹配，

　　这款600mm行程的导轨闭合长度为550mm左右，要求柜体内侧的有效深度不能小于560mm，否则会出现导轨装进去之后抽屉无法完全闭合的问题，同时导轨安装时要保证左右两根导轨的水平度、前后高度差控制在1mm以内，否则抽拉时会出现单侧受力不均，长期使用会加剧钢珠与滚道的磨损，缩短导轨的使用寿命，还可能出现抽屉抽拉时自动滑出或者无法顺滑推回的问题。另外导轨的端部设计了限位挡块，当抽屉完全拉出到额定行程时，挡块会卡接在中轨与外轨的限位位置，避免抽拉用力过度导致抽屉从柜体中脱落，造成物品掉落或者人员磕碰，部分带阻尼功能的同类型导轨还会在闭合末端加装阻尼缓冲结构，让抽屉在即将完全闭合时自动缓慢减速归位，避免关闭时产生碰撞噪音，

　　也能防止抽屉因为惯性没有完全关紧的问题，不过这款基础款导轨主要侧重承载与顺滑性，适合对成本敏感的普通民用家具场景。从材质选型来看，这类导轨一般采用冷轧钢板冲压成型，滚道部分经过淬火硬化处理，提升表面硬度与耐磨性能，表面采用镀锌或者喷塑处理，提升防锈能力，适配厨房、卫浴这类相对潮湿的使用环境，不会因为长期受潮出现锈迹导致抽拉卡滞。在做三维建模时，需要准确还原每一节导轨的嵌套间隙、钢珠的排布位置、安装孔的定位尺寸，尤其是三节导轨的行程限位位置，要模拟出完全闭合、半抽出、完全抽出三个状态的装配关系，避免做机构运动仿真时出现干涉问题，给后续的家具结构配套设计提供准确的尺寸参考，确保设计完成的家具在实际组装时不会出现导轨装不上、抽拉干涉的问题。
