C型悬臂式气动压力焊接作业台结构

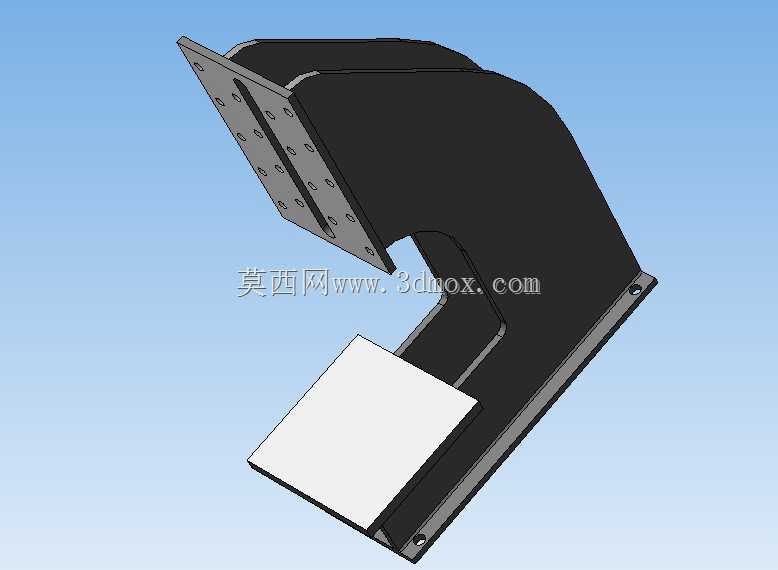

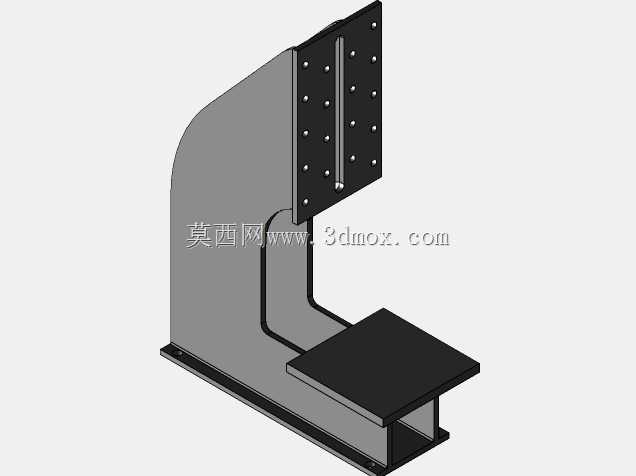

　　这套C型悬臂结构的气动压力焊接作业台，主要面向小型五金件、电子接插件、薄金属片的压装焊接工序，常见于精密五金加工车间、电子元器件组装线、小型汽配零件加工工位，用来替代纯人工持压的焊接作业，解决手工施压时压力不均、对位偏移、焊接位置虚焊的问题。从结构设计来看，整体采用开式C型悬臂布局，这种布局的核心优势是操作开口大，操作人员可以从三个方向取放工件，不会被机架结构干涉，适配小批量多品种的焊接作业需求，不需要频繁调整工装位置就能完成不同尺寸工件的上下料。上安装板区域预留了密集的阵列安装孔，用来固定气动压合组件，包括气缸、压头导向轴、行程调节块，安装孔采用长圆孔与圆孔组合的设计，允许压头组件在一定范围内调整横向安装位置，

　　适配不同焊接点位的压合需求，不需要重新加工安装板就能完成小范围的工位调整。下部的工作台面采用平整的钢板加工而成，台面平面度控制在合理的工装精度范围内，用来放置焊接夹具、待焊工件，台面与上部压头的垂直度经过结构校核，保证压合时压力垂直作用在焊接点位，避免侧向力导致的工件移位、焊痕偏移。机架主体采用折弯焊接的钢板结构，悬臂过渡位置做了大圆弧过渡处理，避免应力集中，在长期承受气缸往复压合力的工况下，能减少机架变形量，保证压合位置的重复精度；机架底部的安装底板预留了固定孔，可以通过膨胀螺栓或者压块将整个作业台固定在车间地面或者标准工作台上，避免压合作业时设备晃动。从安装边界来看，整体机架的纵深尺寸适配常规车间工位的摆放要求，

　　不会占用过多操作空间，上部气缸安装位的预留空间可以适配缸径50-100mm的标准气动气缸，行程范围可以覆盖0-100mm的常规压合需求，不需要额外加高或者切割机架就能完成标准气动元件的装配。在实际使用场景中，这套作业台可以搭配点焊机、超声波焊接头、热熔焊接头使用，只需要更换上部的执行压头，就能适配不同工艺的焊接作业：比如薄铜片与端子的电阻焊，塑料壳体的热熔焊接，小五金件的压装点焊，都可以通过这套机架提供稳定的支撑与压合力。设计过程中特意将气动元件的走线走管空间预留在内侧的机架凹槽内，避免管线外露被工件刮碰，也能让作业区域更整洁，减少操作人员被管线勾挂的安全隐患。工作台面没有做多余的凸起结构，

　　方便用户根据自身工件需求加装定制化的定位夹具，比如快速夹钳、定位挡块、仿形工装，都可以直接通过螺栓固定在台面上，不需要对原有机架进行二次加工。C型开口的高度预留了足够的操作空间，即使是高度50mm以内的带夹具工件，也能轻松放入作业区域，不需要额外抬升工件或者调整机架高度。机架的焊接位置都做了去应力处理，避免长期受力后机架出现开口变形，导致上下压合面平行度超差，影响焊接质量。整体结构没有采用复杂的铸件结构，全部采用常规钢板折弯、焊接、机加工成型，加工难度低，后期维护方便，如果出现局部磨损，只需要更换对应的板件就能完成维修，不需要整体更换设备。在气动控制的适配性上，机架侧面预留了电磁阀、节流阀的安装位，可以将气动控制元件直接固定在机架侧壁，缩短气路长度，提升气缸动作的响应速度，也方便操作人员在工位侧方调整压合速度、压力大小。下部工作台的边缘做了倒角处理，避免操作人员取放工件时被锐边划伤，符合车间作业的安全设计要求。这套结构的设计核心是在保证结构刚性的前提下，最大化操作便利性，兼顾通用适配性，让用户不需要投入高额的专用焊接设备成本，就能完成常规的压合焊接作业，适合小型加工厂、试制车间、维修工位的焊接作业需求，既可以作为独立工位使用，也可以集成到小型自动化生产线中，作为线上的焊接作业工位使用。
