移动式轧辊焊接导体工装设备结构

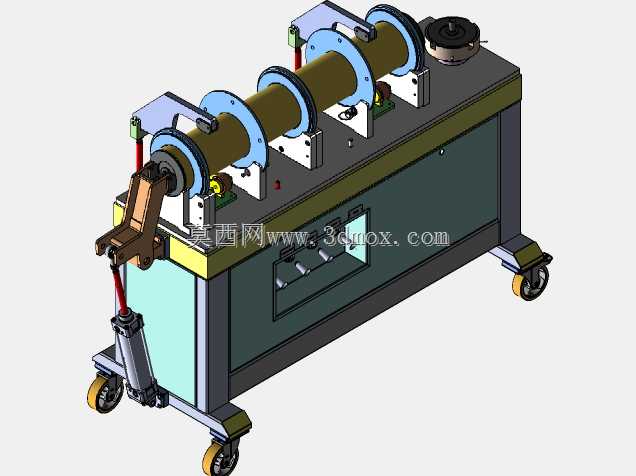

　　这套工装主要服务于冶金轧辊修复、新辊预制工序中的导体对接焊接环节，在长轴类回转工件的焊装作业场景里，这类带移动脚轮的落地式工装能适配车间内不同工位的转场需求，不用额外做地基固定，脚轮带锁止结构，就位后踩下锁止踏板就能完全固定设备位置，避免焊接过程中设备移位影响焊道精度。设备主体采用柜式焊接机架做承载基础，机架底部的脚轮安装座做了加厚筋板补强，因为整套夹紧机构加上待焊轧辊的总重量接近一吨，普通薄钢板折弯的机架很容易在长期承重后出现变形，这套结构的机架侧板用6mm厚钢板拼焊，内部加了横向方管支撑梁，台面用20mm厚的钢板铣平加工，保证所有安装基准面的平面度控制在0.1mm/m以内。

　　沿台面纵向排布的三组蓝色法兰式支撑座是工件的主承载定位结构，支撑座内孔镶嵌了铜基耐磨衬套，衬套内孔和轧辊导体的外圆做间隙配合，单边间隙控制在0.05-0.08mm，既可以让工件在焊接过程中灵活转动调整焊道位置，又不会因为间隙过大导致工件跳动，影响焊接质量。靠近设备前端的夹紧机构采用气动杠杆式结构，气缸竖直安装在机架前端的延伸支架上，杠杆压头的接触位置做了圆弧仿形设计，压合面贴了耐高温石棉垫，避免压伤工件表面，同时隔绝焊接过程中的电流传导到气缸缸体，损坏密封件。气动夹紧的行程做了限位设计，压头下行到极限位置时刚好贴合工件表面，不会出现过压导致工件变形的情况，气路控制阀门集成在机架正面的操作面板上，三个手动阀分别对应前端夹紧、辅助支撑顶紧、尾座定位的气路控制，操作逻辑简单，一线焊工不需要额外培训就能上手操作。

　　设备尾端的台面位置预留了焊接变位机的安装接口，接口采用标准的螺孔排布，能适配市面上多数小型焊接回转台的安装，焊接时可以通过回转台带动轧辊导体匀速转动，实现环缝的自动焊接，不用人工转动工件，大幅降低焊工的劳动强度，同时能保证焊道的均匀性。机架侧面开了透明观察窗，能直接看到内部气路管线、接线端子的排布情况，后期维护的时候不用拆开整个机架侧板，就能排查管线故障，观察窗用5mm厚的有机玻璃制作，抗冲击性好，不会被焊接飞溅的焊渣打裂。

　　从安装边界来看，整套设备的总长度控制在1.8米以内，宽度0.7米，高度1.2米，占用的车间空间很小，就算是狭窄的焊装工位也能轻松放下，设备的重心经过校核，满载状态下重心落在四个脚轮围成的矩形中心区域，就算是在车间有坡度的地面上移动，也不会出现倾翻的风险。支撑座的安装位置做了可调设计，每个支撑座都通过T型螺栓固定在台面的T型槽内，可以根据待焊轧辊导体的长度调整三个支撑座的间距，适配不同长度规格的工件，可调范围覆盖0.5米到1.5米长度的轴类工件，不用额外更换工装夹具，就能完成多种规格轧辊导体的焊接作业。

　　焊接过程中，这套工装的铜衬套还能起到辅助导电的作用，衬套通过铜排和焊接电源的负极连通，工件装夹完成后就能直接形成导电回路，不用额外搭接地线夹，避免因为地线接触不良导致的焊接电弧不稳、焊道夹渣等问题。设备上所有的气管都采用耐高温阻燃管，走线位置全部藏在机架内部或者走线槽内，不会裸露在外面被焊渣烫坏，电气接线全部采用接线端子排连接，线号标识清晰，后期排查线路故障的时候能快速找到对应线路。前端的夹紧杠杆做了发黑处理，提升表面的防锈能力和耐磨性，长期在焊接飞溅的环境下使用，也不会轻易出现锈蚀卡滞的问题。在实际生产场景里，这类工装能把轧辊导体焊接的装夹时间从原来的四十多分钟缩短到十分钟以内，焊接过程中工件的同轴度能保证在0.2mm以内，焊后不用再额外做校直工序，能大幅提升焊装工序的生产效率，降低作业人员的劳动强度。
