UCP系列带座外球面插入轴承三维结构

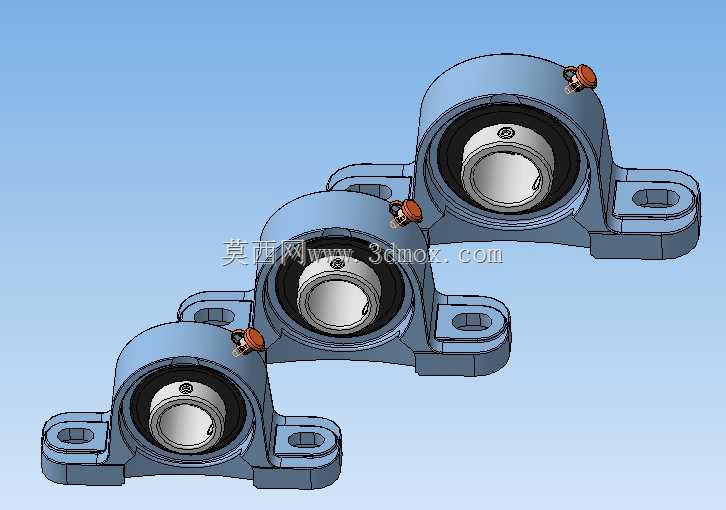

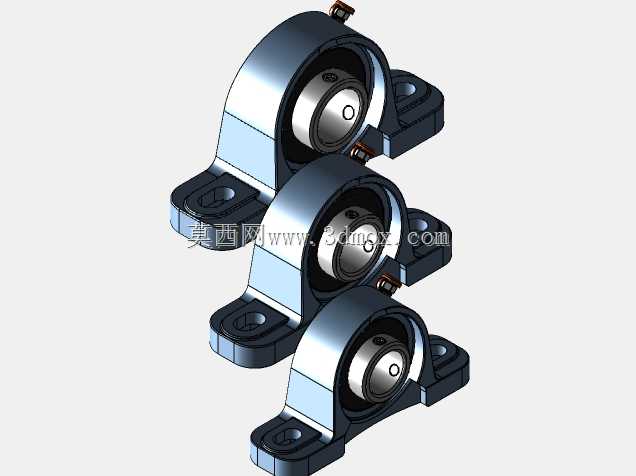

　　在各类工业传动、输送、加工设备的旋转支撑环节，带座外球面轴承是应用频次极高的支撑部件，本次呈现的UCP308至UCP310规格立式带座插入轴承，覆盖了常规轻载到中载工况的轴系支撑需求，在皮带输送机、小型风机、食品加工流水线、农用机械、纺织设备的从动辊、主动轴端都能见到这类部件的身影。这类部件的核心作用是为旋转轴提供径向与一定程度的轴向支撑，同时自带的铸造座体可以直接通过螺栓固定在设备机架上，省去了设计人员额外加工轴承安装孔位、调整轴承同轴度的大量工作量，相比分体式轴承与轴承座的组合，安装调试效率能提升40%以上，尤其适合设备现场快速装配、后期维护更换的场景。

　　从结构设计逻辑来看，这类带座轴承采用了外球面轴承与立式铸造轴承座的组合形式，轴承内圈通过顶丝与穿过的轴实现锁紧固定，不需要额外设计轴肩、锁紧螺母等轴向定位结构，对轴的加工精度要求相对宽松，普通冷拔圆钢只要外径公差控制在合理范围即可直接装配使用，大幅降低了配套轴件的加工成本。座体采用立式菱形安装脚设计，两个安装螺栓孔分布在轴承中心的两侧，安装时可以根据轴的实际位置做小范围的角度调整，适配机架加工时存在的小范围孔位偏差，这也是这类轴承在非标自动化设备中被大量选用的核心原因之一。轴承顶部设计了注油嘴结构，可以在设备不停机的状态下定期补充润滑脂，延长轴承的无故障运行周期，密封结构采用了接触式橡胶密封圈，能够阻挡常规工况下的粉尘、切削液、水汽进入轴承内部滚道，在多尘、潮湿的车间环境下也能保持稳定的运行状态。

　　从安装边界与尺寸适配角度来说，UCP308适配40mm直径的轴，安装孔中心距为150mm，座体总高度约190mm；UCP309适配45mm直径的轴，安装孔中心距160mm，座体总高度约210mm；UCP310适配50mm直径的轴，安装孔中心距175mm，座体总高度约230mm，三个规格的座体安装螺栓均采用M16规格的六角螺栓即可完成固定，设计选型时只需要根据轴径、负载大小、安装空间余量选择对应规格即可，不需要额外做复杂的受力校核，常规工况下额定动载荷可以满足15kN到25kN的径向支撑需求，能够覆盖绝大多数中小型设备的轴系支撑要求。建模过程中完整还原了轴承内部的滚道结构、钢球排布、保持架形态、顶丝锁紧结构、密封件细节以及座体的铸造圆角、安装沉孔、注油嘴的细节特征，结构间隙完全按照实际产品的装配公差设置，既可以直接用于设备整体装配的干涉检查，也可以作为非标设备设计时的选型参考模型，还能用于装配工艺演示、维护培训的可视化素材。在实际设备设计中，选用这类带座轴承时需要注意，轴的插入端需要做倒角处理，避免装配时刮伤轴承内圈的密封件，锁紧顶丝时需要对称拧紧两个顶丝，保证内圈与轴的同轴度，避免运行过程中出现轴跳动、轴承过早磨损的问题；如果是在冲击负载较大的工况下使用，可以在安装座与机架之间增加减震垫片，降低振动传递对轴承寿命的影响。
