UCP系列立式带座外球面插入轴承结构

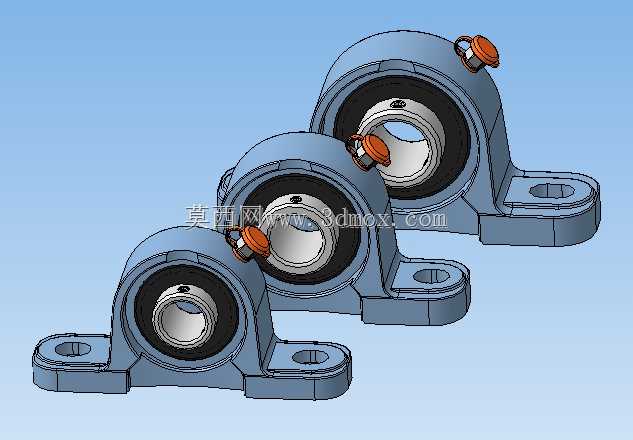

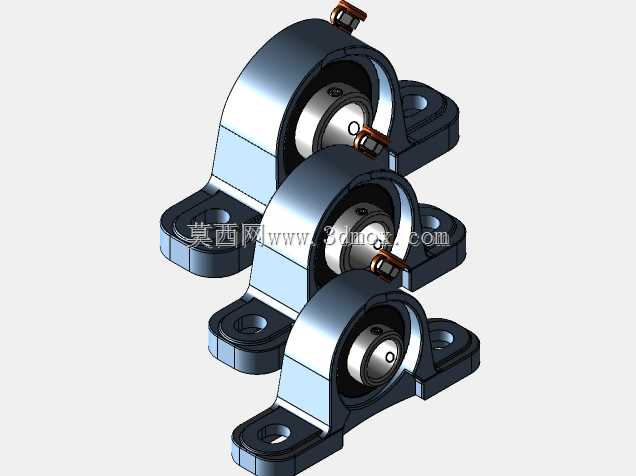

　　这类带立式座的外球面插入轴承，在轻工输送线、小型农机、食品加工设备的传动辊系里用得极多，核心作用是给旋转轴提供径向支撑，同时补偿安装过程中产生的少量同轴度误差，不用像深沟球轴承配加工轴承座那样严格控制座孔公差，现场安装调试的容错率高很多。从结构上看，整套组件由铸造立式座和外球面球轴承两部分组成，轴承外圈的球面和座内的凹球面配合，能实现一定角度的自调心，当设备机架焊接变形、长轴加工出现轻微绕度，或者安装时轴的中心线和座孔中心线存在小角度偏斜时，轴承不会出现卡滞、早期点蚀的问题，这点在长距离输送线的辊筒支撑上优势尤其明显，毕竟现场安装很难保证每一个支撑点的同轴度完全一致。设计建模的时候，首先要确认轴承内孔的尺寸公差，

　　这类插入轴承通常是用顶丝锁紧在光轴上，内孔的公差带要适配常用的h6、h7级光轴，顶丝的位置要对应轴上的锁紧平面，建模时要把顶丝的沉孔、锁紧端的内六角特征做准确，避免后续出工程图时漏标安装锁紧的操作空间。立式座的两个安装脚是核心安装边界，建模时要严格控制安装孔的中心距、安装孔的孔径以及座底面到轴承内孔中心的高度尺寸，这几个尺寸直接决定了轴系的安装高度和机架的开孔位置，一旦尺寸偏差超过0.5mm，现场安装就会出现孔位对不上、轴系高度不一致的问题。轴承外圈上的注油嘴位置也需要准确还原，实际使用中要定期通过注油嘴补充润滑脂，建模时要保证注油嘴的朝向不会被机架或者周边的传动件挡住，预留出足够的注油操作空间。从实际使用场景来看，

　　这类轴承不需要额外设计复杂的密封结构，轴承本身自带的双面密封圈就能阻挡大部分粉尘、溅水，适合在多粉尘、有少量清洗喷淋的生产环境里使用，比如食品厂的网带输送线、建材厂的小型皮带输送机，还有包装设备的进料辊组，都大量采用这类轴承作为支撑件。建模过程中还要注意铸造座的拔模斜度，实际生产中立式座是铸铁铸造后再加工座孔和安装面，所以非加工面要做出符合铸造工艺的拔模角度，安装脚的根部要做合理的圆角过渡，避免应力集中导致安装锁紧时出现座体断裂的问题。轴承内部的钢球、保持架特征可以做简化处理，但和安装相关的所有配合尺寸、边界尺寸必须严格按照实际选型参数来做，比如轴承内孔的宽度、外圈球面的半径、座体的总宽度、安装孔的沉头深度，

　　这些尺寸都是设备设计时做干涉检查、机架开孔的核心依据。很多新手建模时容易忽略座体底部的安装面平面度要求，实际安装时这个面要和机架的安装面完全贴合，如果建模时把安装面做成了弧面或者存在多余特征，后续出加工图时就会漏标平面度要求，导致安装时轴承座受力不均，运行过程中出现振动异响。另外，轴承顶部的注油嘴是突出于座体表面的，做整机装配干涉检查时，要确认这个位置和周边的护罩、传动轮留有至少10mm的间隙，避免设备运行时转动件刮蹭注油嘴，造成润滑脂泄漏。这类UCP系列的轴承覆盖了从305到307多个内孔规格，不同规格的座体安装尺寸、中心高都有明确的参数对应，建模时可以通过参数化驱动的方式，调整内孔尺寸后同步更新座体的对应尺寸，保证同系列不同规格的模型尺寸逻辑一致，方便后续选型时直接调用。在传动系统设计中，这类轴承通常作为从动辊的支撑件使用，不需要承受太大的轴向力，主要承受径向的输送带张紧力和物料重量，所以选型时要根据径向载荷的大小对应选择合适的内孔规格，305、306、307三个规格对应的额定静载荷、动载荷依次提升，适配不同负载等级的辊系需求。建模时还要注意轴承内圈的伸出长度，内圈两端要突出于座体的两侧端面，方便安装密封端盖或者和轴上的定位套配合，避免轴转动时和座体发生摩擦。
