三菱630A三相塑壳断路器结构设计

　　这款三相塑壳断路器的三维建模，完全围绕低压配电系统的实际落地需求展开，建模过程中优先考量了工业现场的安装适配性与运维操作的便利性。从应用场景来看，该款额定电流630A的三相开关，主要承担低压配电支路的过载、短路保护职能，常见于厂房低压进线柜、大容量设备配电回路、二级配电总开关等位置，可对下游三相负载的供电回路进行通断控制与故障保护，避免线路过载过热、短路冲击对上级供电系统与下游用电设备造成不可逆损坏。

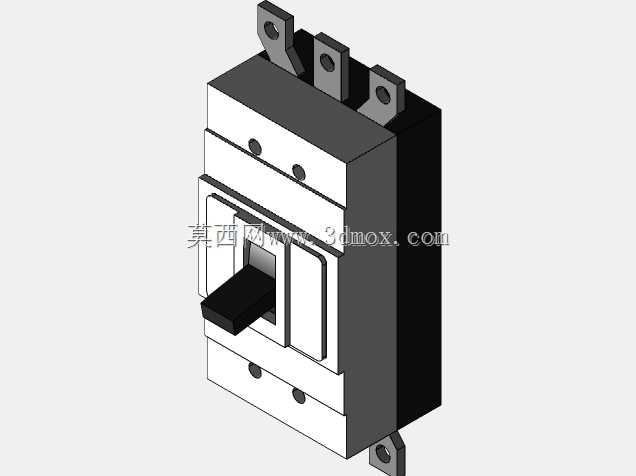

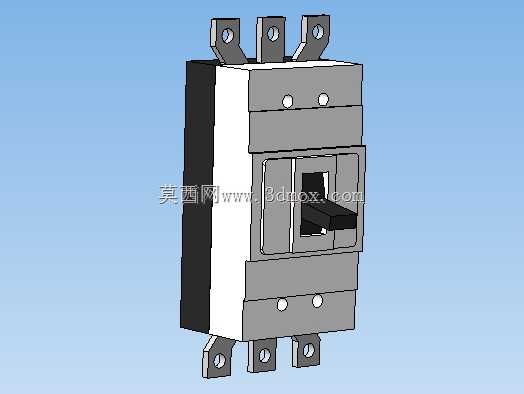

　　建模阶段首先梳理了产品的功能逻辑：开关本体采用三段式结构布局，上部三个带安装孔的接线端子用于连接进线侧母排，下部三个对应端子接出线侧负载回路，中部操作手柄突出于壳体正面，手柄的行程角度与分合闸位置标识完全匹配实物操作逻辑，分闸状态下手柄向下倾斜，合闸状态向上到位，脱扣动作时手柄会停留在中间位置，这一细节在建模时做了精准还原，方便后续做配电系统的操作模拟演示。壳体侧面的黑白分色并非单纯的外观装饰，黑色部分为断路器的灭弧腔外侧壳体，对应内部的栅片灭弧结构，建模时预留了灭弧腔的内部空间边界，白色部分为操作机构与脱扣器的安装腔体，两个腔体之间的隔断结构也做了等比例还原，符合实际产品的结构强度与绝缘隔离要求。

　　安装边界的处理是本次建模的重点，进出线侧的接线端子均采用带圆孔的板式结构，孔位尺寸与630A等级对应的铜排连接规格完全匹配，端子的伸出长度、孔中心距都严格参照实物参数设定，避免后续做柜内母排排布时出现干涉问题。开关本体的安装固定采用底部支架式结构，下部三个带孔的安装支脚与柜体安装梁的固定孔位对应，支脚的厚度、开孔大小都满足M8规格固定螺栓的穿装要求，同时建模时预留了螺栓安装的操作空间，确保实际装配时工具可顺利到达紧固位置。壳体正面的两个小圆点为产品的状态指示与测试按钮位置，建模时做了凸起的结构特征，还原实物的操作触感与视觉识别性。

　　从设计思路上，整个模型采用实体建模与特征装配结合的方式，将壳体、操作机构、接线端子、安装支脚拆分为独立的特征组，方便后续根据不同的额定电流等级改型调整，比如调整端子间距、更换操作手柄尺寸时，无需重构整个模型，仅需修改对应特征的参数即可。壳体的边角全部做了圆角处理，既符合实际产品的注塑工艺要求，避免尖角应力集中，也还原了工业电气元件的外观质感。模型的整体尺寸控制完全适配标准GGD柜、GCS柜的抽屉回路安装空间，宽度、高度、深度尺寸都在常规630A塑壳断路器的安装尺寸区间内，不会出现柜内安装时与相邻回路元件、柜体侧板、柜门的干涉问题。

　　在功能特性的还原上，建模时考虑了断路器的分断能力对应的结构强度，壳体的壁厚设定满足大电流分断时的结构抗冲击要求，灭弧腔的空间容积匹配630A等级的灭弧需求，接线端子的导电截面尺寸满足额定载流量下的温升要求，这些结构细节的还原，让模型不仅具备外观展示作用，更能直接用于配电系统的布局设计、母排走向模拟、安装干涉检查等实际工程场景。对于结构设计从业者来说，该模型可直接用于低压配电柜的三维布线设计，提前校验柜内元件的排布合理性，减少现场安装时的整改工作量；对于设备选型人员来说，可通过模型直观确认开关的安装尺寸、接线方向是否适配项目的柜体布局，避免选型时出现尺寸 mismatch 的问题。建模过程中特意规避了不必要的内部细节冗余，在保证外部安装尺寸、接口特征完全准确的前提下，简化了内部脱扣器、弹簧等非安装相关的细碎结构，让模型在用于布局设计时不会占用过多的系统资源，同时保留了所有与安装、接线、操作相关的关键特征，兼顾了模型的实用性与轻量化要求。
