紧凑侧驱式小型皮带输送装置结构设计

　　在精密装配、电子元器件分拣、小型零件工序间转序这类对空间占用要求严苛的生产场景里，常规跨度的皮带输送机往往因为机架冗余、驱动端外伸尺寸过大，无法嵌入工位之间的狭窄间隙，这款侧置驱动的微型带式输送结构，正是针对这类小空间物料转运需求做的定向设计。从实际落地的工况来看，这类输送装置常被布置在桌面级装配工位的衔接处，用来传输重量不超过5kg的小型五金件、塑胶壳体、电子模组，输送速度可根据后端工序的节拍做匹配调整，不会因为输送端的尺寸干涉影响操作人员的作业空间，也能适配自动化产线里检测设备、分拣机构的进料口高度差。

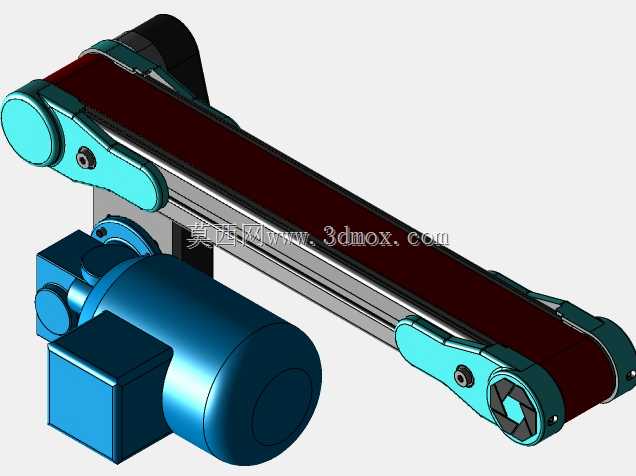

　　从结构设计逻辑来看，这款输送装置没有采用传统的端置驱动布局，而是将驱动电机整合在输送线体的侧下方，电机输出端通过内置的传动结构直接驱动主动辊筒，省去了外置的链传动、同步带传动的额外安装空间，整体线体的横向外伸尺寸被压缩到最小。线体的主框架采用轻量化的型材拼接结构，两侧的辊筒安装座做了张紧调节的冗余设计，张紧螺栓隐藏在安装座的侧端，调节皮带张紧度的时候不需要拆解外围护板，日常维护的操作空间预留充足。皮带选用的是平型防滑输送面，表面没有多余的挡条或者裙边，适配平整底面的小型零件传输，不会因为结构凸起刮蹭零件表面，对于外观要求较高的注塑件、冲压件传输场景适配性更好。

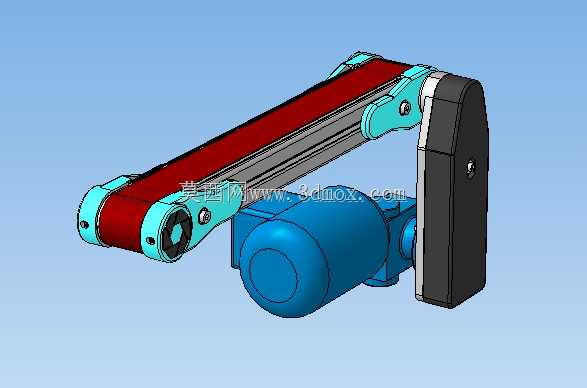

　　从安装边界的尺寸逻辑来看，这款输送装置的主动端护罩做了圆弧过渡处理，没有突出的安装棱角，在嵌入现有产线的时候，不需要额外预留护罩的避让空间，线体的底部安装座预留了标准的型材安装槽，可以直接和铝型材工作台架做螺栓连接，也可以搭配可调高度的支撑脚做独立落地安装。线体的输送面高度可以根据对接设备的进料高度做±20mm的微调，适配不同型号的检测设备、装配工装的高度差，不需要额外制作转接过渡板。从动端的辊筒做了锥度纠偏设计，皮带运行过程中不会出现跑偏蹭边的问题，长时间连续运行也不需要频繁调整皮带位置，减少了产线运维的工作量。

　　在功能细节的考量上，驱动电机的外壳做了散热筋结构，连续长时间运行的温升控制在合理区间，不会因为电机过热触发产线的温度保护停机。线体两侧的侧边挡板高度刚好和皮带面保留1mm的间隙，既不会摩擦皮带造成额外的运行阻力，也能防止传输过程中小型零件从侧边掉落。主动辊筒的表面做了滚花处理，和皮带内表面的摩擦力足够，传输负载范围内的物料时不会出现辊筒空转、皮带打滑的问题，启停过程的输送位置精度可以控制在±2mm以内，适配有精准进料要求的自动化加工、检测工位。

　　这类小型输送结构的设计核心，是在有限的空间内实现稳定的物料传输功能，没有多余的冗余结构，每一处安装位、每一个调节结构都对应实际生产中的运维、安装需求，不管是做独立的工位间物料转运，还是集成到整套自动化设备里作为进料、出料的输送单元，都能快速适配安装，不需要做大量的结构改制。对于结构设计从业者来说，这类紧凑布局的输送结构可以作为小空间输送场景的设计参考，侧置驱动的布局思路也可以延伸到其他需要压缩安装空间的输送类设备设计中，在满足输送负载、运行稳定性的前提下，尽可能压缩设备的整体外廓尺寸，提升产线的空间利用率。
