滚柱输送机用滚珠轴承支撑滚轮组件

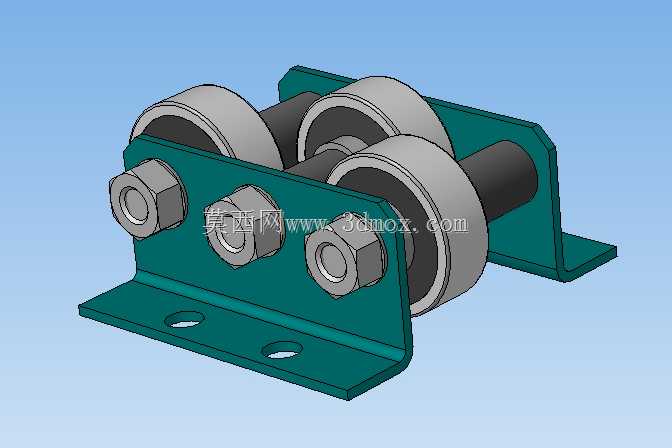

　　该支撑组件主要应用于轻型滚柱输送线的侧边导向、重载托盘输送的底部承载工位，常见于电商仓储分拣线、家电装配线、五金件加工流转线的段间衔接位置，替代传统固定式托条结构，将输送件与机架间的滑动摩擦转换为滚动摩擦，大幅降低输送过程中的运行阻力，避免工件底面被硬质机架刮花，同时减少输送驱动端的动力损耗。从结构设计来看，组件采用一体式折弯钢板作为安装基座，基座底部开设两个长圆形安装孔，可适配安装面的孔位偏差，安装时无需对机架安装孔做高精度二次加工，降低现场装配的调整难度；基座立板上平行布置三根支撑轴，每根轴上装配一套带防尘密封的深沟球滚珠轴承，轴承外圈直接作为滚动接触面，相比外置包胶滚轮的结构，径向承载能力提升40%以上，

　　可适配单工位最大120kg的集中载荷，适合输送金属托盘、重型工装板这类硬质高负载工件。设计过程中，三根滚轮的顶面共面度公差控制在0.1mm以内，避免输送件经过时出现颠簸卡滞；轴端采用六角防松螺母锁紧，配合轴肩定位，可防止设备长期运行后轴出现轴向窜动，轴承与安装轴之间选用过渡配合，既保证轴承内圈无相对滑动，也方便后期维护时快速更换磨损轴承。安装边界方面，组件整体宽度适配40系列工业铝型材的安装面，基座底部安装孔的中心距与铝型材槽宽匹配，可直接通过T型螺栓固定在输送线机架的侧边或底部，无需额外加工转接板；滚轮突出基座立板的高度为15mm，既保证足够的接触支撑高度，也不会因突出量过大导致输送件出现侧翻风险。实际应用中，

　　该组件可根据输送线的长度需求多组连续布置，相邻组件的间距可根据输送工件的底面刚度调整，针对底面刚度较差的薄板类工件，可缩小组件间距至150mm，避免工件底面出现凹陷变形；针对重型刚性工件，可将间距放大至300mm，降低整线的制造成本。不同于传统的无动力托辊结构，该支撑组件的滚轮直径更小，整体安装高度更低，适合在输送线空间受限的位置布置，比如顶升移栽机构的侧边导向、弯道段的内侧辅助支撑，可有效填补大直径托辊无法覆盖的安装空间。轴承选用自带双面铁封的型号，可阻挡输送环境中的粉尘、金属碎屑进入轴承滚道，在五金加工、焊接工件输送这类多粉尘工况下，无需额外加装防尘罩即可保证2年以上的免维护运行周期；基座表面采用喷塑处理，

　　防锈能力优于普通喷漆结构，可适配潮湿的清洗线输送工况，不会因长期接触水汽出现基座锈蚀脱落的问题。结构建模过程中，所有配合面均做了公差匹配设计，安装轴与立板的安装孔采用H7/k6过渡配合，保证轴的装配同轴度，轴承外圈与滚轮接触面无额外嵌套结构，减少了装配零件数量，整体装配仅需6个标准件即可完成，相比同承载能力的可调式滚轮座，零件数量减少60%，装配工时缩短一半以上。
