手持条码扫描阅读器结构设计

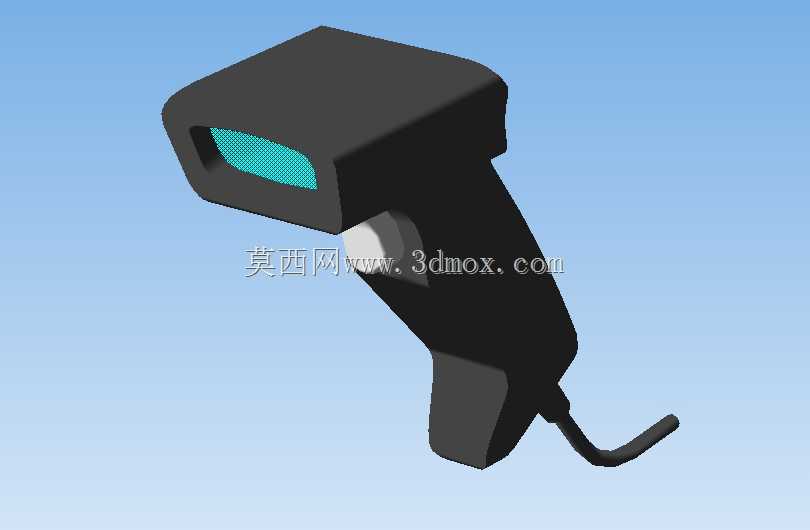

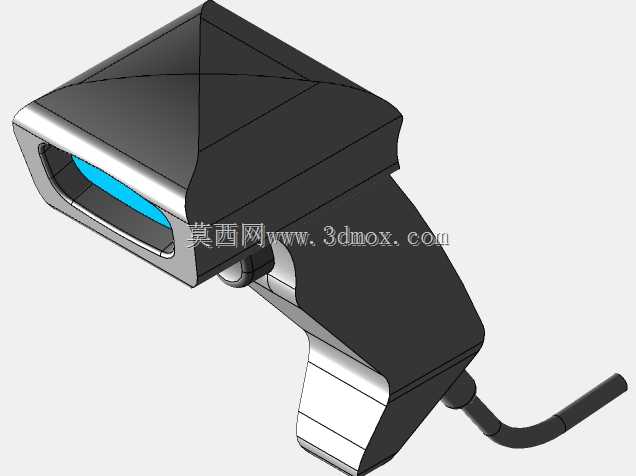

　　手持条码阅读器作为零售结算、仓储物流、生产追溯、医疗耗材管理等场景的核心数据采集终端，其结构设计直接决定长时间握持的操作疲劳度与复杂工况下的耐用性。这款枪式手持条码阅读器的整体轮廓完全贴合人手自然握持的生理曲线，握把区域做了内收弧面处理，虎口位置的过渡圆角半径经过反复调整，既避免直角硌手的问题，也不会因为弧面过大导致握持时设备打滑。扫描头前端的读码窗口做了内凹式设计，窗口边缘高出透明保护片1.2mm，日常放置时窗口不会直接接触桌面，减少保护片被硬物刮花的概率，毕竟读码窗口的透光率直接影响模糊条码、低对比度印刷条码的识别成功率，一旦保护片出现深划痕，很容易出现读码卡顿甚至无法识别的问题。设备尾部的出线位置做了15度的斜向导向结构，

　　线缆从握把尾端斜向下引出，操作人员手持设备扫取低处货物条码时，线缆不会弯折顶住手腕，长时间作业时不会因为线缆反复剐蹭手腕影响操作效率，出线位置内置了橡胶应力消除套，能承受至少上万次的弯折而不出现内部线芯断裂的问题，适配仓储场景下频繁抬手、落手的操作节奏。内部结构上，扫描头模组的安装位做了三点式定位凸台，模组装配时不需要额外调整角度，直接卡入凸台即可保证读码光轴与设备前端面的垂直度，避免因为装配偏差导致扫描视场偏移，影响大尺寸条码或者远距离条码的识别范围。扳机按键的位置刚好对应人手指自然弯曲时食指的放置位置，按键的触发行程设置为2mm，按压力度控制在1.5N左右，既不会因为力度太轻导致误触发，也不会因为按键过硬导致连续扫码时食指酸痛，

　　按键周边做了挡边结构，能阻挡灰尘、少量泼溅的液体从按键缝隙进入设备内部，适配生鲜零售、快递网点这类存在少量液体、扬尘的使用场景。设备的上下壳体采用卡扣加螺丝的组合固定方式，卡扣沿壳体周向均匀分布，保证壳体拼缝的均匀性，不会出现局部缝隙过大的问题，隐藏式螺丝孔设计在握把底部的防滑胶垫下方，既保证外观的整体性，也方便售后拆解维修，更换老化的按键或者扫描模组。握把区域的表面做了细晒纹处理，不需要额外贴防滑胶垫就能提供足够的握持摩擦力，即使操作人员手上带有少量薄汗或者仓储作业时沾有少量粉尘，也能稳定握持设备不会滑落。扫描头部分的壳体壁厚设置为2.5mm，握把区域因为需要承受握持时的捏合力，壁厚加厚到3mm，

　　同时在握把内部对应的螺丝柱位置做了放射状加强筋，避免设备从1.2米高度意外跌落至水泥地面时，壳体出现开裂或者螺丝柱断裂的问题。读码窗口内部设置了补光灯与瞄准定位灯的安装槽，补光灯采用漫散射结构设计，照射到条码表面时不会产生明显的反光点，避免反光遮挡条码纹路导致识别失败，瞄准灯的光轴与扫描模组的视场中心完全重合，操作人员只需要将瞄准光点对准条码中心即可快速触发读码，不需要反复调整设备角度找识别位置。设备整体重量控制在180g以内，不含线缆的本体重量不会给手腕带来额外负担，适配单日8小时以上的高频扫码作业场景，不管是商超收银台的连续结算操作，还是仓储拣货时边走边扫的移动作业，都能保持稳定的操作手感。结构设计阶段还充分考虑了不同操作人员的手型差异，握把的周长设置为适合绝大多数成年用户握持的尺寸，手型偏小的女性操作人员也能完全握住握把，不需要刻意调整手部位置就能触碰到扳机按键。设备前端的扫描头部分做了斜切处理，当需要扫取台面上紧贴放置的商品条码时，设备前端可以直接贴靠台面，不需要抬起设备留出扫描距离，进一步提升连续作业的操作流畅度。
