ABB EN20导轨式昼夜开关结构设计

　　这款昼夜开关的结构设计完全贴合民用及工业低压配电场景的实际使用需求，日常主要用于根据环境光照强度自动通断供电回路，常见于户外路灯、楼宇公共照明、景观亮化系统、户外广告灯箱这类需要随昼夜变化自动切换供电状态的场景，替代传统人工定时开关，避免季节变化带来的定时偏差，也无需人工频繁调整启闭时间。从结构设计思路来看，整体采用模数化导轨安装的标准布局，宽度匹配常规微型断路器的单极模数，可直接卡装在标准35mm DIN导轨上，和同模数的断路器、漏电保护器、隔离开关等配电元件并排安装在照明配电箱内，无需额外定制安装位，也不会占用多余的箱内空间，适配市面上绝大多数明装、暗装配电箱的安装尺寸边界。外壳采用上下扣合的阻燃PC材质结构，

　　上下两端的接线端子区域设置了带压线结构的接线腔，适配1.5-6平方毫米的铜芯导线接入，端子螺丝采用标准十字槽设计，常规电工工具即可完成接线操作，接线腔边缘设置了防误触挡板，避免接线完成后裸露带电部分，满足低压配电的安全防护要求。功能结构上，内置的光敏检测模块通过壳体侧面的感光窗口采集环境光照度，当环境光照度低于设定阈值时内部触点自动闭合接通回路，光照度高于阈值时自动断开，同时设置了手动操作拨杆，可临时切换手动强制通断状态，应对检修、特殊天气临时启闭的需求，拨杆的操作阻尼经过调校，不会因为配电箱内的振动出现误跳，操作档位清晰有明确的到位反馈。安装边界方面，整体高度和深度完全匹配标准微型断路器的安装尺寸，

　　卡装到导轨后前端面和同排其他配电元件齐平，不会突出箱内安装平面影响配电箱门的闭合，壳体侧面设置了拼接卡槽，多台同规格开关并排安装时可通过卡槽互相卡合固定，避免长期使用后在导轨上出现移位，进出线方向和常规断路器一致，下进上出的接线布局符合电工常规接线习惯，减少接线时的错接概率。结构细节上，内部的触点组件采用银合金触点，满足16A额定电流下的长期通断需求，灭弧腔设置了小型栅格结构，分断时可快速熄灭电弧，避免触点烧蚀延长使用寿命，感光窗口采用半透明磨砂PC材质，既可以让光线顺利进入被光敏元件采集，也能阻挡灰尘、蚊虫进入壳体内部，同时避免强光直射对光敏元件造成老化损伤，壳体所有拼接缝都设置了卡扣结构，配合超声波焊接工艺，

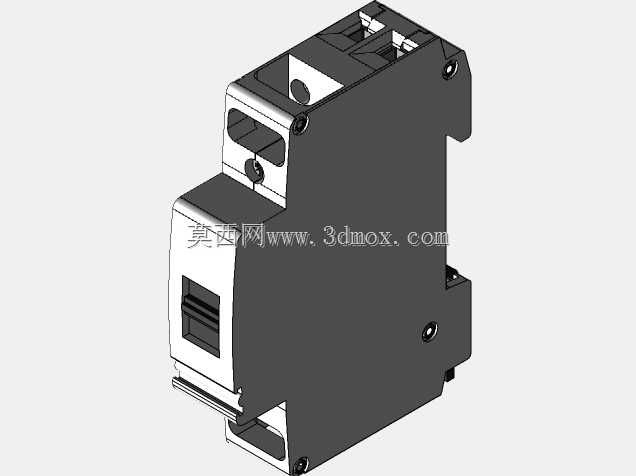

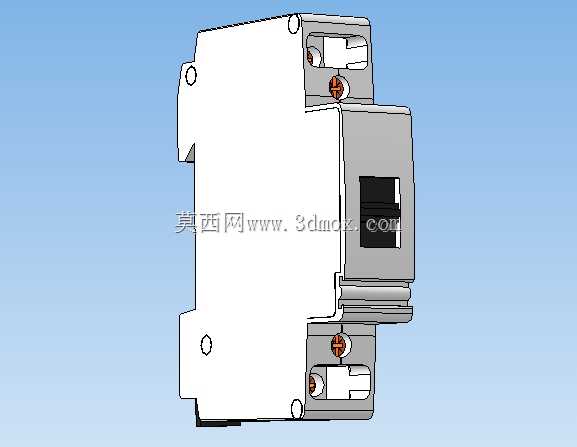

　　可达到IP20的防护等级，适配配电箱内的干燥安装环境，避免日常积灰影响内部元件工作。在实际选型适配时，这款开关的尺寸参数可直接嵌入常规照明配电箱的排布设计中，无需调整原有箱内的元件排布间距，三维结构完整还原了外部安装特征、接线位置、手动操作件位置以及导轨卡扣的结构，可直接用于配电系统的三维排布设计，校验箱内元件的安装间隙、接线空间，避免实际安装时出现元件干涉、接线空间不足的问题。
