紧凑型同步齿带传动皮带轮总成结构

　　在轻载精密传动场景中，齿带传动凭借无滑差、传动比恒定、缓冲吸振能力强的特性，一直是小功率动力传递的首选方案，这套齿带传动皮带轮总成，就是针对安装空间局促、传动精度有明确要求的通讯类设备、小型自动化执行机构开发的集成化传动单元。从实际落地的工况来看，这类总成常被用在小型伺服输出端的减速增扭环节、通讯设备内部的排线往复驱动机构、桌面型自动化设备的进给传动链路中，相比裸露的带轮装配结构，集成式的壳体设计能避免车间粉尘、设备运行产生的碎屑卡入带齿啮合区域，也能防止运维过程中异物剐蹭同步带造成的跳齿、断带故障。

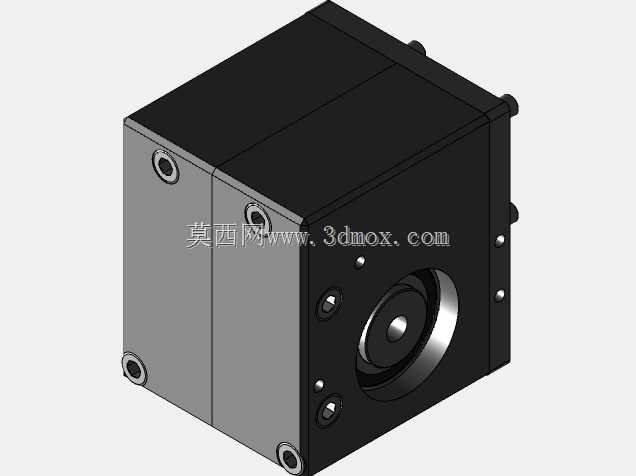

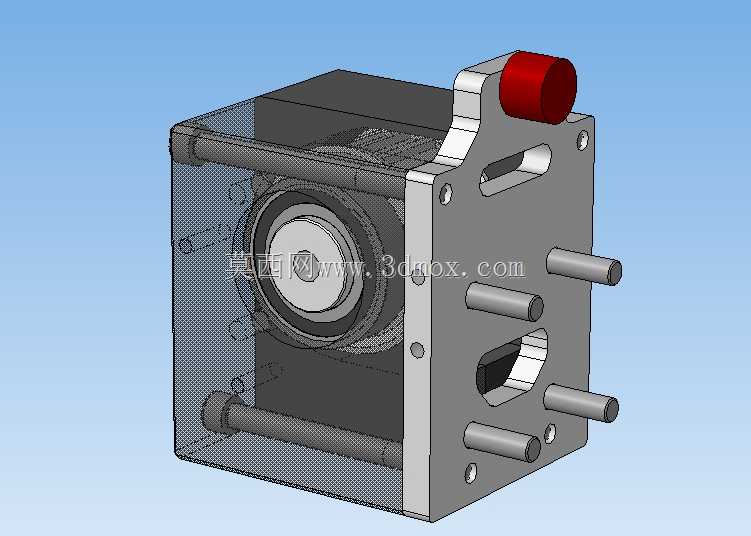

　　整套结构的设计思路完全围绕紧凑安装、免调试的核心需求展开，没有采用常规的分体式带轮支架加独立张紧结构的方案，而是将带轮的支撑轴承座、壳体安装定位面、张紧调节限位结构全部集成在单侧的金属安装立板上，另一侧采用半透明的防护端盖封闭，既可以在不拆解端盖的情况下直接观察内部同步带的磨损、张紧状态，也能通过端盖的限位结构约束带轮的轴向窜动，把整个传动单元的轴向尺寸压缩到了常规分体结构的三分之二左右。安装边界上，立板上预留的多个光孔安装位适配两种常用的安装孔距，既可以直接通过贯穿螺栓固定在设备的竖直安装面上，也能借助立板上伸出的四个圆柱定位销，插入安装基板的预加工定位孔中实现快速定位，不需要额外做同轴度校准，大幅降低产线装配的调校工时。

　　功能特性层面，这套总成的主动轮端预留了标准的轴连接接口，顶部的红色端帽是主动轴的防护结构，能避免轴端外露造成的磕碰损伤，也能防止运维时衣物、线缆缠绕到旋转的轴端。内部的带轮采用齿形与带背的双限位设计，同步带运行时不会出现轴向跑偏的问题，啮合区域的齿形参数匹配常用的圆弧齿同步带规格，传动效率可以稳定保持在98%以上，额定输出扭矩覆盖小型通讯设备、桌面自动化机构的常用负载区间，不需要额外做强度校核就能直接选型使用。设计过程中特意规避了需要定期拆解维护的结构，轴承采用自带密封的深沟球轴承，预装时已经填充了长寿命润滑脂，正常工况下全生命周期不需要额外加注润滑脂，张紧结构的调节余量控制在合理区间，初次装配完成后不需要反复调整张紧力，就能保证同步带的啮合精度，避免过张紧造成的轴承额外负载，也不会因为张紧力不足出现跳齿问题。

　　从结构细节来看，立板上预留的镂空槽一方面是为了减轻整个总成的自重，另一方面也可以作为传动链路中穿过线缆、管路的过孔，适配通讯设备内部布线紧凑的需求，伸出的定位销除了安装定位的作用外，也可以作为周边传感器、走线架的固定支撑位，不需要在安装基板上额外加工固定孔位。半透明端盖采用耐磨损的工程材质，不会因为长期的温度变化出现脆裂问题，和金属立板的配合面采用止口定位，装配后不会出现错位缝隙，能有效阻挡直径0.1mm以上的粉尘进入内部传动腔，适配多尘的车间生产环境。整套结构的所有棱角都做了倒角处理，没有尖锐的飞边棱角，装配和运维过程中不会划伤操作人员，也不会剐蹭设备内部的线缆外皮，完全符合通讯类设备、小型自动化设备的安全设计规范。在实际选型适配时，只需要确认安装面的孔位匹配、负载扭矩在额定区间内，就可以直接替换原有老旧的传动结构，不需要对周边的安装结构做额外修改，适配性很强。
