电力线缆敷设支撑辊结构设计

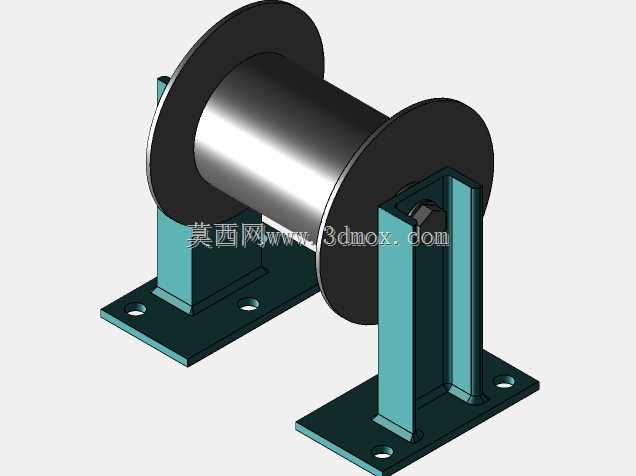

　　在电力线缆敷设作业现场，尤其是长距离电缆沟、穿管、桥架布设场景中，电缆拖拽过程中与地面、沟壁、桥架棱角的摩擦是损伤线缆外护套、增大敷设牵引力的核心诱因，这款支撑辊正是针对这类现场痛点设计的导向承托部件，可将滑动摩擦转换为滚动摩擦，大幅降低敷设阻力，同时避免线缆外皮被硬质棱角剐蹭破损。从结构组成来看，整套部件包含两个对称布置的立式安装支架、一根横向布置的辊筒、两端的挡边法兰以及支架底部的安装底板。辊筒采用空心筒体结构，在保证足够抗弯强度的前提下降低整体自重，两端的挡边直径大于辊筒主体外径，可在电缆敷设过程中限制线缆的横向窜动，避免线缆从辊面滑脱，尤其在大角度转向敷设点位，挡边的限位作用能保证线缆始终贴合辊面滑动。

　　两侧的立式支架采用折弯焊接结构，底部与方形安装底板垂直焊接，底板上预留四个对称布置的安装通孔，可通过膨胀螺栓直接固定在混凝土沟底、桥架端面或者临时敷设的钢板基座上，安装孔的间距经过匹配常规施工点位的固定需求设计，不需要额外加工转接板即可完成现场固定。支架上部开设与辊筒转轴匹配的安装槽，转轴嵌入槽内后可通过端盖或者卡簧限位，保证辊筒转动时无轴向窜动，同时这种开口式安装槽也方便后期辊筒磨损后的快速更换，不需要拆解整套支架结构。设计过程中，辊筒的工作面直径经过载荷校核，针对常见的10kV及以下中低压电力电缆，单位长度重量在常规敷设工况下，辊面的接触应力不会造成线缆外护套的压痕变形，

　　同时辊筒的有效工作宽度可覆盖单根大截面电缆或者多根小截面电缆并排敷设的宽度需求。支架的高度设计考虑了现场敷设的最小转弯半径要求，保证线缆经过支撑辊时的弯曲曲率符合电力施工规范中对电缆最小弯曲半径的要求，避免线缆内部铜芯或者绝缘层因过度弯折受损。在实际应用场景中，这类支撑辊既可以沿直线路段等间距布置，承托长距离拖拽的电缆，降低线缆与地面的摩擦阻力，也可以在转角、上下坡、桥架入口等特殊点位组合布置，形成导向辊组，引导线缆平滑转向，减少转角处的牵引力集中。辊筒的转动副采用间隙配合设计，保证在施工现场有粉尘、少量泥沙的环境下依然可以灵活转动，不会因为细小颗粒进入转动间隙出现卡滞，同时整体结构的钢制件表面做防锈涂装处理，适应户外施工、

　　潮湿沟道内的使用环境，可重复周转使用于多个施工项目。从安装边界来看，底部安装底板的外形尺寸适配常规的膨胀螺栓固定间距，支架的整体高度不会超出常规电缆沟的内部净空，在狭窄的桥架内部也可以通过螺栓固定在桥架横担上，不需要占用过多的敷设通道空间。辊筒两端的挡边高度经过优化，既能够起到足够的限位作用，又不会因为挡边过高导致线缆敷设时出现卡滞，当多根支撑辊连续布置时，相邻辊筒的高度差控制在合理范围内，保证线缆经过时过渡平滑，不会出现局部抬升或者下坠导致的额外张力。
