底部驱动紧凑型小型带式输送结构

　　在3C电子零部件装配、小尺寸五金件分拣、医药包装线的工位衔接场景中，这类底部驱动的小型带式输送机往往承担着短距离精准送料的核心作用，区别于常规侧装或端装驱动的输送设备，它将动力组件完全集成在机架主体的下方区域，能最大程度压缩设备两端的无效安装空间，在排布密集的自动化产线工位间，不会因为驱动端外凸干涉相邻工位的工装夹具、检测探头或者操作空间。

　　从实际使用的角度看，这类输送结构主要针对重量在5kg以内的小型工件做水平或小倾角输送，皮带采用红色防滑PVC材质，表面摩擦系数稳定，输送表面平整无凸起，不会对工件表面造成刮擦，适合输送电子元器件、小塑料件、包装后的小型药盒等物件，运行时皮带线速度可通过配套的调速电机在0-30m/min区间调整，能匹配不同节拍的产线需求，不管是单工位的工件中转，还是多台设备串联组成短距离输送线，都能灵活适配。

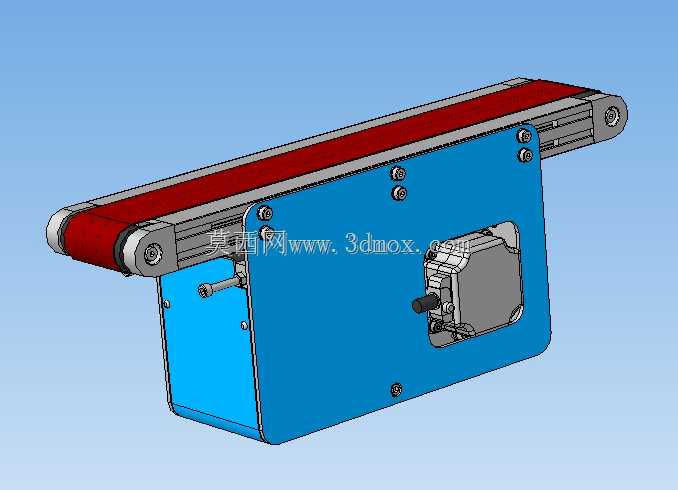

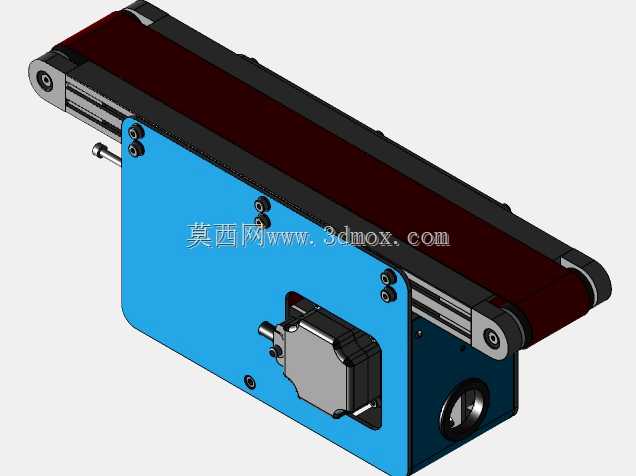

　　设计层面上，这款结构的机架采用一体式折弯钣金成型，主体侧板做了加厚处理，避免长期运行出现结构形变，驱动辊与从动辊分别布置在机架两端，辊筒表面做了滚花处理，增大与皮带内侧的摩擦力，防止皮带重载时出现打滑丢转的问题。张紧结构设计在机架端部的两侧，通过调节螺栓就能微调从动辊的前后位置，快速调整皮带张紧度，不需要拆解机架主体，日常维护的操作门槛很低。底部的驱动单元采用直角安装的减速电机，电机输出轴直接与驱动辊连接，省去了额外的链传动或带传动结构，既减少了传动环节的功率损耗，也降低了传动结构带来的运行噪音，同时驱动组件完全藏在蓝色钣金护罩内部，既可以避免生产过程中的粉尘、碎屑落入传动部件造成卡滞，也能防止操作人员误触运动部件带来安全隐患。

　　安装边界方面，这款输送结构的整体宽度控制在较窄的区间，机架底部预留了标准的安装孔位，可以直接固定在型材工作台架上，也可以搭配可调高度的支撑脚单独落地使用，设备两端的辊筒端面几乎与机架端面齐平，没有外凸的安装结构，在多台输送机首尾衔接组成长输送线时，对接缝隙可以控制在2mm以内，不会出现小型工件卡在对接缝隙的问题。皮带下方全程布置了光滑的托板，承托皮带的承载段，避免输送较重工件时皮带出现下凹变形，保证输送过程中工件的位置稳定性，满足一些需要在输送过程中完成视觉检测、喷码等工序的工位对输送平面平整度的要求。

　　从结构细节来看，所有的紧固件都采用内六角圆柱头螺钉，安装后螺钉头不突出机架表面，避免勾挂工件或者操作人员的衣物，机架的所有钣金边缘都做了折弯翻边和去毛刺处理，没有锋利的锐角，装配过程和后期维护时不容易造成划伤。从动端的辊筒采用带密封轴承的结构，长期运行不需要频繁加注润滑脂，能降低日常维护的工作量，适配工厂长时间连续运行的生产需求。这类小型输送结构因为整体结构紧凑，集成度高，不需要复杂的现场组装，到货后只需要固定安装位置，接电调试皮带转向和运行速度就可以投入使用，非常适合小批量自动化改造的场景，能快速完成产线的输送环节搭建，不需要投入过多的定制设计成本。
