带可调夹具的传感器输送机安装机架

　　在自动化输送线的检测工位布局中，传感器的安装定位精度直接决定了检测环节的可靠性，这款集成可调夹具的输送机机架，正是针对输送线旁侧检测点位的传感器安装需求设计的专用支撑结构。区别于常规固定式传感器安装支架，该结构将夹具调节功能与机架本体做了一体化整合，不需要额外在输送线型材上二次焊接或打孔加装固定座，能够直接适配多数轻型皮带输送机、滚筒输送机的侧装工位，大幅缩减现场安装调试的工作量。

　　从实际应用场景来看，这类机架主要用在电子元器件输送分拣线、小型零件尺寸检测线、包装线物料到位检测等工位，用来固定光电传感器、视觉检测探头、接近开关这类检测元件，解决常规支架调节维度不足、长期运行后位置偏移的问题。结构上采用了底座加重式设计，底部的椭圆形安装座预留了两个长条形安装孔，既可以通过T型螺栓直接固定在输送机的铝型材侧槽上，也能通过膨胀螺栓固定在地面的设备基座上，安装边界的适配性较强，底座的厚度做了加厚处理，能够避免夹具调节时出现底座翘动的问题。

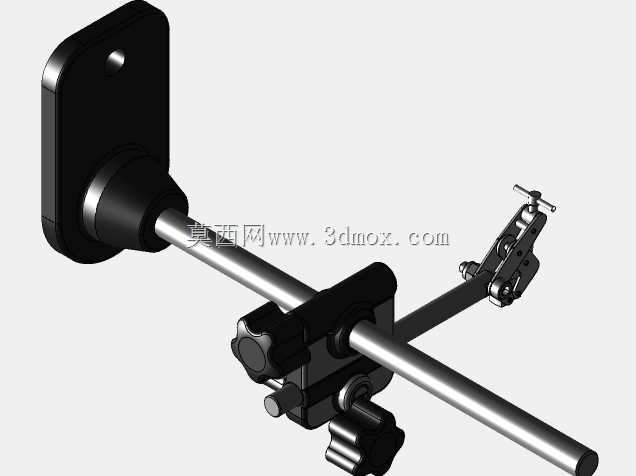

　　夹具部分采用了双杆锁紧调节结构，垂直方向的支撑杆与水平方向的安装杆通过十字锁紧块连接，锁紧块上配备了两个滚花旋钮，不需要额外使用内六角扳手等工具，徒手就能完成两个方向的松紧调节：垂直杆可以实现传感器安装高度的无级调整，调整行程覆盖150mm范围，能够适配不同高度的输送面检测需求；水平杆可以实现传感器与输送物料之间水平距离的调整，调整行程覆盖120mm范围，同时水平杆可以绕垂直杆做360度周向旋转，能够根据检测角度需求调整传感器的朝向，不需要反复拆装固定螺栓。

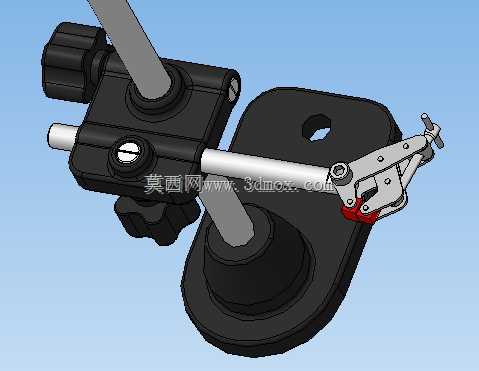

　　前端的传感器安装夹采用了肘节式快速锁紧结构，夹头位置做了红色防滑缓冲垫设计，既可以夹紧圆柱型外壳的光电传感器，也能通过更换夹头垫片固定方形外壳的视觉传感器，锁紧后不会出现传感器滑动移位的问题，肘节扳手的锁紧力经过调校，既能够保证夹持稳定性，又不会因为夹紧力过大损坏传感器的外壳。整个调节结构的锁紧块内部做了尼龙耐磨衬套，长期反复调节不会出现金属杆磨损导致的间隙过大问题，能够保证设备长期运行后的定位精度保持性。

　　设计过程中充分考虑了现场调试的实际痛点，常规的传感器支架往往只能实现单维度调节，遇到物料规格更换、检测点位调整的情况，往往需要重新打孔安装，而这款集成式机架的所有调节维度都不需要拆卸主体结构，调试人员只需要松开对应位置的锁紧旋钮，调整到目标位置后重新锁紧即可，单点位的调试时间可以缩短到一分钟以内。同时整个结构的外露部件都做了圆角处理，没有尖锐的棱角，避免现场调试人员操作时被划伤，所有金属部件都做了发黑防锈处理，能够适应车间内多粉尘、少量切削液飞溅的工作环境，不会因为长期使用出现锈蚀卡死的问题。

　　从安装尺寸边界来看，整个机架的底座长度为180mm，宽度为120mm，垂直支撑杆的直径为20mm，水平安装杆的直径为16mm，整体组装完成后的最大高度为260mm，水平方向最大伸出长度为180mm，不会占用过多的输送线旁侧空间，即使在布局紧凑的多工位并行输送线上，也不会和相邻工位的机构产生运动干涉。夹具的夹持范围覆盖直径8mm到30mm的圆柱型传感器，也可以通过转接板安装更大尺寸的视觉检测相机，适配的传感器类型范围较广，不需要针对不同型号的传感器单独定制安装支架，能够降低设备的备件库存种类。

　　在结构强度校核上，整个机架的主体部件采用增强尼龙与铝合金材质组合，底座部分为铸铁材质配重，整体重量控制在1.2kg左右，既保证了支撑的稳定性，又不会因为重量过大增加输送线的侧装负载，水平杆在最大伸出长度下，前端夹持1kg以内的检测元件时，末端的静变形量小于0.1mm，完全能够满足传感器检测的精度要求，不会因为机架变形导致检测点位偏移。十字锁紧块的锁紧力经过测试，在承受5N的侧向冲击力时，不会出现杆体滑动的问题，能够适应输送线运行时的轻微振动工况，避免长期振动导致传感器位置漂移。
