AFAG SA1150型线性Y向运动执行模组

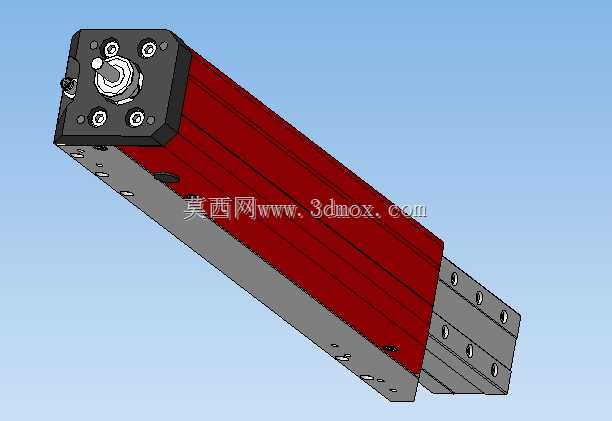

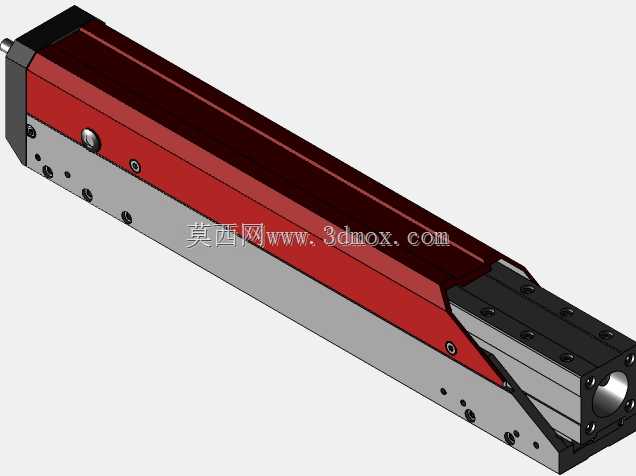

　　这款线性Y向运动执行机构，是自动化产线里承担单轴精准位移输出的核心部件，常见于3C电子装配工位的物料取放、小型零件检测设备的探针进给、包装生产线的推料定位等场景，作为单轴直线运动单元，它可以直接搭配X轴、Z轴模组搭建多轴直角坐标运动系统，也能单独作为工位间的短距离直线输送载体使用。从结构设计来看，该模组采用全封闭型材主体结构，红色的阳极氧化型材外壳既作为传动部件的防护壳体，同时承担整体结构的抗弯承载作用，内部集成了传动副与导向副，端部的驱动安装座可以适配不同规格的伺服电机或者步进电机，通过联轴器直接连接内部传动元件，省去了额外的传动转接结构，能有效降低传动背隙。导向部分采用内嵌式双导轨设计，

　　滑块部分延伸出的安装面预留了标准的螺纹安装孔位，用户可以直接在滑台上搭载气动夹爪、检测探头、吸盘架等末端执行件，不需要额外加工转接板，能大幅缩短设备的装配调试周期。在安装边界上，模组的型材底座两侧预留了通长的T型安装槽，既可以从底部通过螺栓直接固定在设备安装平台上，也可以通过侧面的槽口搭配压块实现侧装或者倒装，适配不同设备的安装空间需求；端部的驱动端预留了足够的电机安装空间，不管是搭配直连电机还是侧边同步带传动的电机布局，都不会和周边设备结构产生干涉。滑台的运动行程覆盖常规的短距离工位位移需求，运动过程中全封闭的外壳可以阻挡车间内的粉尘、切削碎屑进入模组内部，避免导向面和传动面被杂质磨损，相比开放式的直线导轨搭配丝杆的传动结构，

　　这种集成式模组的防护等级更高，在有少量粉尘、切削液飞溅的机加工上下料工位也能稳定运行。设计过程中，该模组将传动元件的预紧调节结构集成在端部安装座内，用户在长期使用出现传动间隙后，不需要拆解整个模组外壳，只需要调整端部的锁紧螺母就能完成预紧力的调节，日常维护的操作难度很低。滑台的侧面预留了感应开关的安装槽位，可以直接搭配槽型光电开关或者磁性开关实现原点、正负硬限位的位置检测，不需要额外设计开关安装支架，电气布线也可以沿着型材侧面的线槽排布，整体走线整洁，不会在滑台运动过程中出现线缆拖拽磨损的问题。从负载特性来看，该模组的滑台可以承受垂直于运动方向的径向负载与一定的倾覆力矩，在搭载常规的小型末端执行件时，不需要额外增加辅助导向结构，

　　就能保证运动过程的平稳性，运动过程中不会出现卡顿或者爬行的问题，重复定位精度可以满足大部分中低速自动化装配工位的使用要求。在实际设备选型过程中，这类集成式线性模组相比自行搭建的丝杆导轨传动结构，不需要单独计算导轨平行度、丝杆同轴度的装配公差，所有传动与导向部件的装配精度都在模组生产环节完成校准，用户只需要根据自身的行程需求、负载重量、运动速度选择对应规格，直接安装固定后就能投入使用，能大幅降低设备设计与装配的工作量，尤其适合标准化的小型自动化设备开发场景，能有效缩短设备的研发交付周期。
