在真空获得与真空应用设备的结构设计中,观察视窗是兼顾腔体密封性能与内部工况可视化需求的核心零部件,这类部件广泛应用于半导体真空镀膜设备、真空热处理炉、电子束焊接装备、真空干燥系统、实验室高真空试验台架等场景,操作人员可通过视窗直接观察腔体内的工件状态、等离子体激发情况、物料反应进程,无需破环真空环境即可完成工况判断,大幅降低频繁开舱导致的真空恢复时间成本与外界杂质进入腔体的风险。

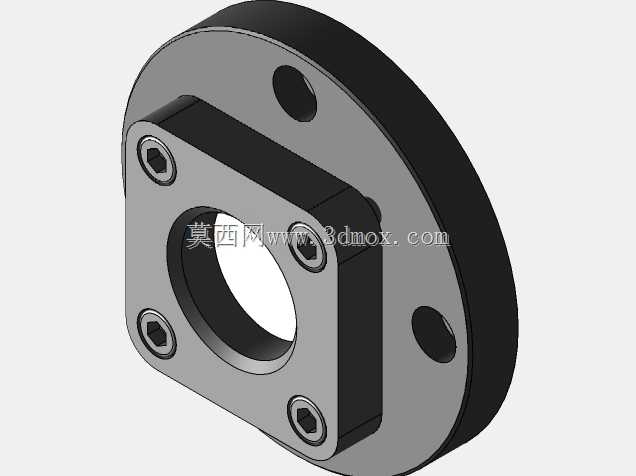

该观察窗采用分体式压紧密封结构,主体分为圆形安装法兰基体、方形视窗压盖、透明视窗镜片、内六角紧固螺钉四个核心部分。圆形安装法兰作为与真空腔体连接的基础载体,沿圆周方向均匀分布多个沉头安装孔,可通过螺栓直接与真空腔体侧壁的预留法兰口对接,法兰密封面可根据真空度等级选择加装金属密封垫圈或者氟橡胶O型圈,满足从低真空到高真空不同工况的密封要求。法兰中心开设阶梯式通孔,靠近腔体一侧的台阶用于承托透明视窗镜片,镜片与台阶接触面预留密封槽,可放置适配尺寸的密封圈,保证镜片与法兰基体之间的气密性。

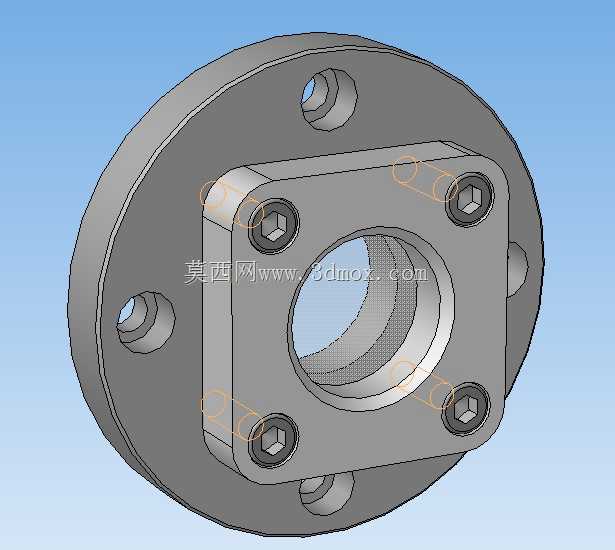

方形视窗压盖压合在视窗镜片的外侧,四个角位置分别开设内六角螺钉过孔,与圆形法兰基体上对应的螺纹孔对齐,通过四颗内六角圆柱头螺钉施加均匀的压紧力,将视窗镜片牢牢压合在法兰基体的台阶面上,这种四角压紧的方式相比圆周压圈结构,螺钉受力更均匀,可避免局部压力过大导致视窗镜片碎裂的问题,同时方形压盖的加工难度更低,平面度更容易保证,能让压盖与镜片的接触压力分布更均衡,减少密封失效的隐患。压盖中心开设与法兰基体中心同轴的圆形观察孔,开孔尺寸略小于视窗镜片的有效直径,既保证最大的观察视野,又能给镜片边缘提供足够的压紧支撑宽度,防止镜片受内外压差作用发生移位或者破裂。
从安装边界来看,圆形法兰的外径尺寸可根据腔体预留的法兰接口规格匹配设计,常见适配的法兰通径涵盖DN16到DN100的常规真空法兰规格,法兰整体厚度控制在满足结构强度与密封槽开设要求的最小值,避免过度占用腔体外部的安装空间。沉头安装孔的位置度公差控制在±0.1mm以内,保证与腔体法兰对接时螺栓可顺利穿入,不会出现别劲导致密封面贴合不严的问题。视窗镜片可根据实际工况选择不同材质,普通低真空工况可选用钢化玻璃材质,成本低且透光性好;涉及高温工况的场景可选用石英玻璃材质,可耐受数百摄氏度的高温烘烤;有特殊射线或者腐蚀介质的场景可选用蓝宝石材质,兼顾高强度与耐蚀性能。
设计过程中需要重点考虑几个核心工程要点:首先是压差受力计算,真空环境下视窗镜片外侧承受标准大气压,内侧为负压,需要根据镜片材质的抗弯强度、有效承压直径计算所需的镜片最小厚度,预留足够的安全系数,避免镜片在抽真空过程中发生爆裂;其次是密封结构的公差匹配,密封槽的深度、宽度尺寸需要与所选密封圈的线径匹配,保证螺钉压紧后密封圈的压缩率处于合理区间,压缩量过小容易出现泄漏,压缩量过大则会导致密封圈永久变形失效,缩短使用寿命;再者是零件的加工精度要求,法兰与镜片接触的密封面、压盖与镜片接触的压紧面平面度需要控制在0.05mm以内,表面粗糙度不高于Ra1.6,防止表面存在划痕、凹坑等缺陷导致密封失效;最后是安装工艺性设计,所有螺钉孔的位置要预留足够的内六角扳手操作空间,方便现场安装与后期维护更换镜片,法兰与压盖的边角位置都做倒角处理,避免安装过程中划伤操作人员或者割伤密封圈。
在实际设备运行过程中,这类观察窗还需要考虑日常维护的便利性,当视窗内侧因为工艺过程被镀膜、粉尘污染导致透光率下降时,只需要松开四颗内六角螺钉,取下方形压盖即可更换视窗镜片或者清理镜片表面,无需将整个法兰从腔体上拆下,大幅减少维护工作量,也避免了拆卸法兰导致的密封面损伤风险。针对有加热要求的真空设备,还可以在法兰基体上预留加热棒安装孔与测温传感器安装位,对视窗区域进行伴热,防止工艺过程中挥发的物质在冷的视窗表面凝结,影响观察效果。
