带燕尾夹持结构的输送机可调支架

　　在轻工包装、电子元器件组装、食品分拣这类连续输送作业场景里，输送线侧边的检测元件、导向挡条、小型作业工装的固定，一直是容易被忽略但直接影响产线调试效率的环节。这款带燕尾夹的输送机支架，就是针对圆杆式输送线横梁的附件安装需求设计的可调支撑构件，解决了传统抱箍支架夹持力不足、调整位置后易滑移、附件安装对位精度差的常见问题。

　　从实际使用场景来看，这类支架主要适配直径在12-20mm区间的圆形输送横梁，也就是常见的轻型皮带输送机、滚筒输送机的侧边支撑杆件。日常产线调试时，光电传感器、喷码机导向头、物料挡停块这类小型附件，都可以通过支架前端的燕尾夹持结构完成固定，不需要在横梁上打孔焊接，不会破坏原有输送线的结构强度，也能满足多品种小批量生产时频繁调整附件位置的需求。

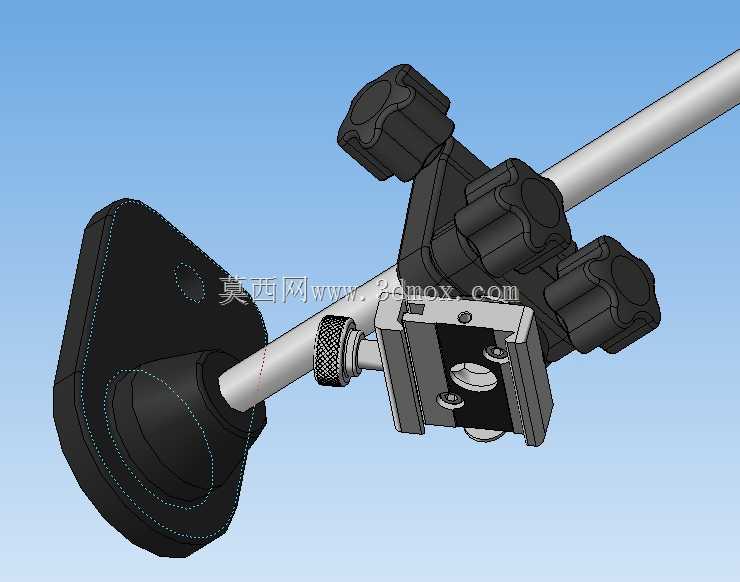

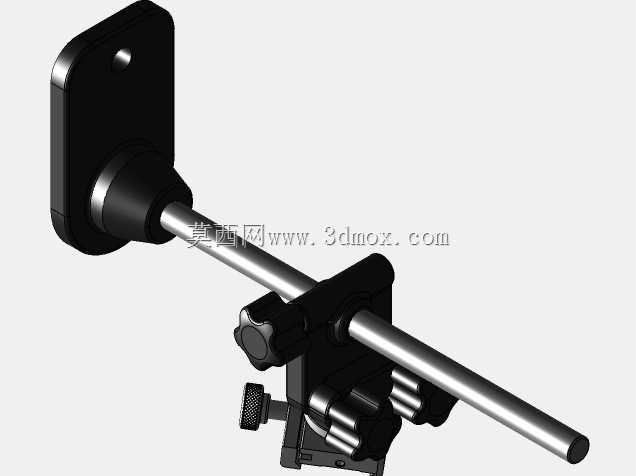

　　结构设计上，这款支架采用了分体式夹持的思路，主体分为横梁锁紧段和燕尾安装段两个功能部分。横梁锁紧段配置了三个对称分布的旋钮式锁紧螺钉，旋钮表面做了防滑滚花处理，不需要额外工具，徒手就能完成锁紧操作，三个螺钉呈120度夹角分布在圆杆周向，锁紧时能对圆杆形成均匀的径向抱紧力，相比传统单螺钉顶紧的结构，不会因为输送线运行的振动出现松动滑移，哪怕是在高速分拣线持续振动的工况下，也能保持安装位置的稳定。

　　前端的燕尾夹持结构是这款支架的核心功能区，采用标准燕尾槽型设计，槽宽适配行业通用的燕尾式安装附件，槽侧配置了一个带滚花的锁紧顶丝，附件滑入燕尾槽调整到合适角度和位置后，拧紧顶丝就能完成固定，不需要额外加工连接孔位，更换不同附件时只需要松开顶丝就能快速拆装，能大幅缩短产线换型的调试时间。燕尾槽和横梁锁紧段之间采用了一体化的刚性连接结构，没有额外的转动间隙，安装传感器这类对位置精度要求高的元件时，不会因为支架本身的旷量出现检测位置偏移。

　　安装边界方面，这款支架在圆杆上的轴向调整范围不受自身结构限制，只要松开三个锁紧旋钮，就可以沿着圆杆轴向任意滑动调整位置，也可以绕圆杆周向360度旋转，调整燕尾槽的朝向，满足不同安装角度的需求。燕尾槽段的前后伸出长度控制在65mm左右，不会因为伸出过长导致支架刚性不足，承载侧向力时的形变量控制在0.1mm以内，完全能满足常规检测元件、小型导向件的安装刚性要求。支架整体采用硬质铝合金材质做表面氧化处理，重量轻但结构强度足够，在潮湿或者有轻微腐蚀性的生产环境里也不会轻易生锈，日常维护只需要定期清理燕尾槽内的积尘，检查锁紧旋钮的松紧度即可，不需要额外的润滑保养。

　　在实际选型适配的时候，只需要确认输送线侧边横梁的直径在支架的夹持范围内，需要安装的附件采用标准燕尾安装接口，就可以直接使用，不需要做额外的结构修改。相比传统的角钢焊接支架，这种可调式支架不需要现场焊接打磨，安装调试的时间能缩短70%以上，而且后续产线调整时可以重复利用，不会产生焊接支架拆除后报废的浪费，很适合柔性化生产的输送线配套使用。设计时也考虑了操作的便利性，所有锁紧操作都不需要借助扳手、螺丝刀这类工具，一线调试人员徒手就能完成所有位置调整和锁紧操作，降低了对调试人员的工具要求，也能避免工具掉落砸坏输送产品的风险。
