快装式低压管路抱箍锁紧连接构件

　　在民用给排水、低压气动输送、小型化工流体输送、农田灌溉等低压管路布设场景中，管路的临时接驳、分段检修、快速改线是现场作业的高频需求，传统法兰连接需要对齐螺栓孔、逐颗拧紧多组紧固件，不仅作业耗时长，在狭窄管廊、高空布设等受限空间内操作难度极大，而普通喉箍的锁紧力不足，承压后容易出现松脱渗漏问题，快装式低压管路抱箍锁紧连接构件正是针对这类场景开发的管路连接件。

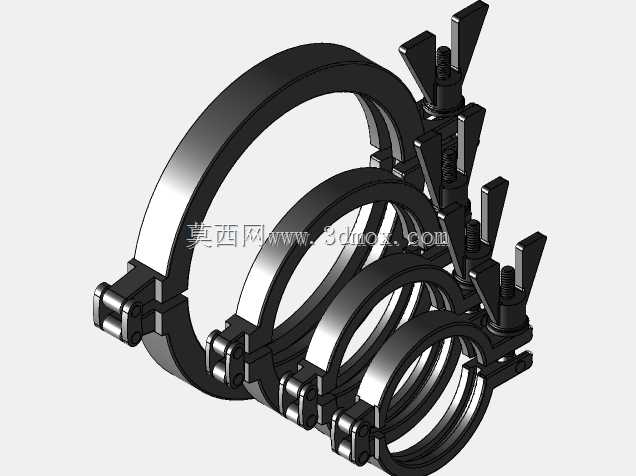

　　这套构件采用铰接式开口抱箍结构，单组抱箍由两个半环形箍体通过侧边的铰接销轴连接，非铰接侧设置快锁压扣结构，配合顶部的蝶形锁紧螺栓提供压紧力，整套结构不需要额外配套工具，徒手即可完成锁紧与松脱操作，相比传统法兰连接，装拆效率可提升70%以上，同时铰接结构避免了箍体分离丢失的问题，在高空作业场景下能有效减少零件掉落的安全隐患。

　　设计过程中首先针对低压管路的承压需求做了受力校核，箍体采用弧形等截面结构，内壁贴合管道外壁的圆弧曲率，锁紧后箍体与管道外壁的接触面积可达整圈周长的85%以上，避免局部应力集中压损管道外壁，同时保证密封面的压紧力均匀分布，适配公称压力1.6MPa及以下的流体输送场景，可兼容PVC、PE、薄壁不锈钢、镀锌钢管等多种材质的管路连接。顶部的蝶形螺栓特意加大了蝶翼的握持尺寸，即使操作人员佩戴劳保手套也能顺利施力拧紧，不需要借助扳手等额外工具，快锁压扣采用偏心锁紧结构，在螺栓预紧后扳动压扣即可实现二次锁止，防止管路振动导致螺栓回转松脱，在存在持续微振的气动管路、水泵出口管路场景下也能保持稳定的锁紧力。

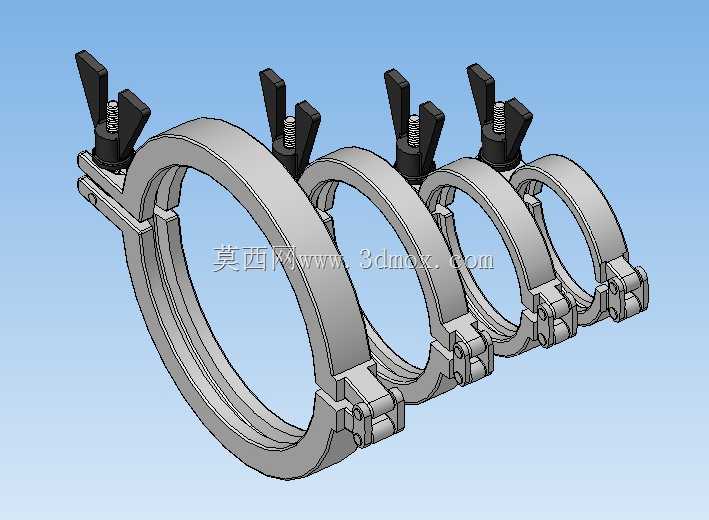

　　安装边界方面，这套构件提供了四种不同的公称通径规格，可覆盖DN50到DN200的常用低压管路尺寸，单组抱箍的轴向宽度根据通径不同从30mm到70mm不等，铰接侧的外伸尺寸不超过箍体外径20mm，在并排布设的管路群中，管间距只要预留出25mm的操作空间即可完成装拆作业，不需要额外扩大管廊布设间距。安装时不需要对管道端部做特殊加工，只要将两个待连接的管道端部对齐，套上配套的密封胶圈，再将抱箍扣合在胶圈外侧，拧紧蝶形螺栓后扳下快锁压扣即可完成连接，整个过程单人即可操作，不需要配合作业人员。

　　结构细节上，箍体的铰接销轴采用可拆卸设计，当需要适配非整圈安装的特殊场景时，可以拔出销轴将两个半箍分离，从管道侧方直接扣装，不需要从管道端部穿套，针对已布设完成的管路抢修场景，这种侧装结构能大幅减少管路切割的工作量，缩短抢修时间。箍体内壁预留了密封胶圈的定位卡槽，安装时胶圈不会因为管道插接出现移位，保证密封位置的准确性，避免胶圈偏移导致的渗漏问题。蝶形螺栓的螺纹段做了镀锌防锈处理，在潮湿的给排水管路、户外灌溉场景下也不会出现锈死无法拆卸的问题，铰接位置预留了润滑间隙，长期使用后也不会因为锈蚀导致铰接卡滞。

　　在实际现场应用中，这套构件除了用于常规的管路直通连接，还可以配套异形密封胶圈实现管路变径连接、盲板封堵、支管引出等多种功能，不需要更换抱箍主体，只需要更换对应规格的密封胶圈即可适配不同的连接需求，大幅降低了现场备件的储备种类。相比传统的沟槽式连接，这套构件不需要在管道端部压制沟槽，不会破坏管道的结构强度，对于薄壁塑料管道、薄壁不锈钢管道这类不适合压槽的管材，适配性更好，同时不会因为压槽导致管道通径减小，影响管路的输送效率。
