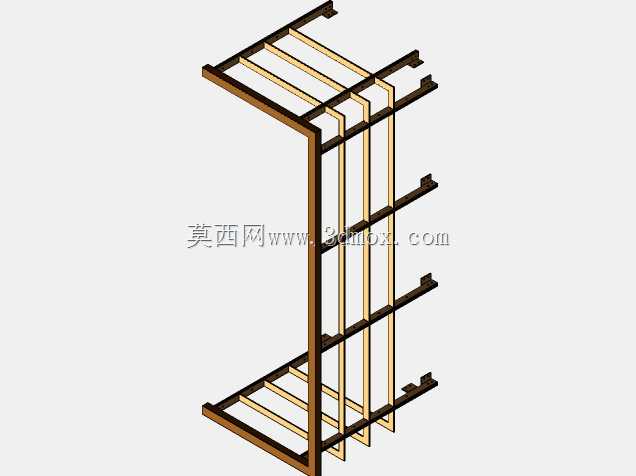

L型转角式金属阳台防护栏杆结构设计

　　这款L型转角结构的金属防护栏杆，主要适配民用住宅阳台、露台转角区域的临边防护需求，也可延伸用于室内错层挑台、商业建筑外廊转角、连廊临边等需要连续防护的场景，核心作用是在临边区域形成可靠的物理阻隔，避免人员意外坠落，同时兼顾一定的装饰协调性，不会破坏建筑外立面的整体视觉效果。从结构设计逻辑来看，这款栏杆采用了分体式装配的思路，没有采用整体焊接的一体式结构，所有竖向支撑立柱、横向横杆、顶部扶手都通过标准紧固件连接，既方便生产环节的下料加工，也能降低运输过程中的空间占用，现场安装时不需要复杂的焊接设备，仅需常规紧固工具就能完成组装，对安装现场的作业条件要求更低。竖向支撑立柱是整个栏杆的核心受力部件，每根立柱底部都设计了带安装孔的固定脚码，

　　安装时需要在建筑结构的混凝土翻边或者预埋钢板上标记对应孔位，通过膨胀螺栓或者化学锚栓完成立柱与建筑基体的刚性连接，固定脚码的孔位设计预留了一定的调节余量，可以抵消土建施工时的基面尺寸误差，避免因为基面不平整导致立柱安装倾斜。立柱的排布间距严格遵循临边防护的安全规范要求，相邻两根立柱的净间距控制在安全范围内，避免儿童从立柱间隙钻出发生危险，同时每根立柱上都预先加工了等间距的横向横杆安装孔位，孔位的位置精度直接决定了横杆安装后的平直度，建模时对孔位的同轴度做了严格约束，保证多根横杆安装后不会出现高低错位的情况。横向横杆一共设置了四层，平行排布在立柱之间，除了最顶部的扶手横杆采用了加宽的型材截面来提升手扶的触感舒适度，

　　其余三层横杆都采用统一规格的金属型材，横杆与立柱的连接位置采用了隐藏式的紧固件设计，安装完成后螺栓头不会外露在栏杆的可视面上，既提升了整体外观的整洁度，也能避免长期户外使用时紧固件积水锈蚀，延长整体使用寿命。针对转角位置的特殊结构，这款栏杆做了专门的适配设计，转角处的立柱采用了双面开孔的结构，两个方向的横杆都可以直接固定在同一根转角立柱上，不需要额外拼接转角配件，既保证了转角位置的结构强度，也让两个方向的栏杆扶手在转角处可以平滑衔接，手扶经过时不会出现突兀的凸起或者缝隙，使用体验更加流畅。从安装边界来看，这款栏杆的底部固定脚码需要建筑基面具备足够的结构强度，不能直接固定在保温层、装饰面层等非结构层上，否则会存在固定失效的安全隐患；

　　栏杆的整体高度符合民用建筑临边防护的高度要求，顶部扶手距离安装基面的垂直高度满足安全规范的最低限值，针对不同的建筑临边高度要求，也可以通过调整立柱的下料长度来适配不同的高度需求，不需要改动整体的连接结构。建模过程中对所有装配零件都做了干涉检查，模拟了现场安装时的装配顺序，验证了各个连接位置的操作空间，确保实际生产组装时不会出现零件干涉、工具无法操作的问题；同时对型材的壁厚做了合理选型，在保证整体结构抗侧向推力满足安全要求的前提下，尽可能控制材料用量，避免不必要的成本浪费。栏杆的所有金属构件都预留了表面处理的工艺余量，实际生产时可以根据使用场景选择静电喷塑、热镀锌、氟碳喷涂等不同的表面处理工艺，适配不同的防腐需求和外观配色要求，不管是住宅小区的统一装修风格，还是商业建筑的个性化外观需求，都能通过调整表面处理工艺实现匹配。在日常使用场景中，这款栏杆的横向横杆排布密度足够，除了防护作用外，也可以临时放置轻便的小型物件，顶部扶手的宽度适合人员倚靠休息，圆润的型材边缘不会出现尖锐棱角刮擦衣物或者划伤皮肤的问题，所有连接位置的紧固件都做了防松设计，长期使用过程中不会因为人员倚靠、风吹震动出现螺栓松动的情况，降低后期维护的频次和成本。
