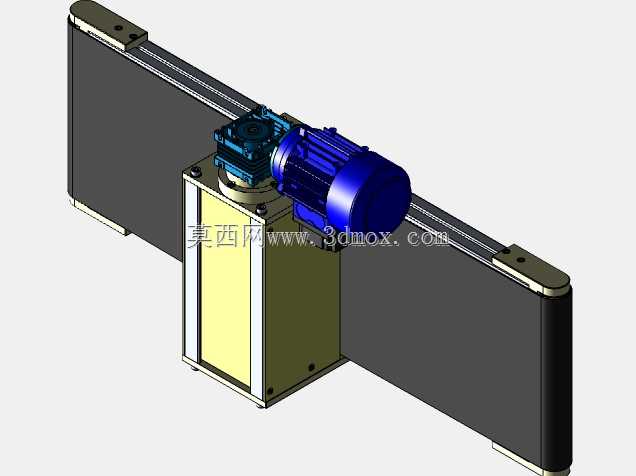

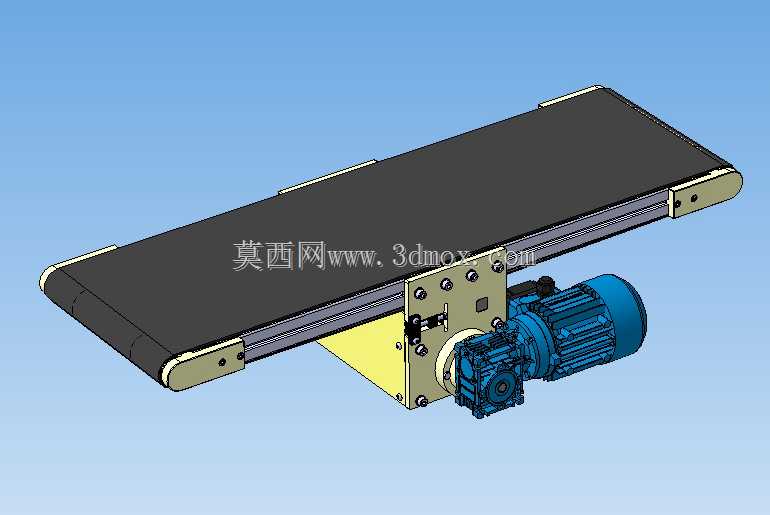

底部驱动结构300x1000规格带式输送设备

项目分类:输送机 发布时间:2022-06-09 ID:656829
  • 底部驱动结构300x1000规格带式输送设备
  • 底部驱动结构300x1000规格带式输送设备

  在轻工装配、电子零部件加工、小型包装件转运这类产线场景里,常规端部驱动的皮带输送机往往会因为驱动端鼓轮的安装占位,导致设备两端无法和上下游工位做紧密对接,容易出现物料卡滞、掉落的问题,这款底部驱动的带式输送设备,就是针对这类工位衔接痛点做的结构优化设计。从实际使用场景来看,它适配的物料单重普遍在50kg以内,比如电子组装线的PCB板周转、包装工序的小型纸盒转运、五金加工线的小零件工序间传递,都可以通过这类设备完成水平方向的连续输送,因为驱动单元布置在皮带回程段的下方位置,设备两端的进出料端可以做到和工作台面、接驳台几乎齐平,没有突出的驱动结构干涉,能大幅缩短工位之间的衔接间隙,减少小件物料掉落的风险。

  从功能特性上看,这套输送设备的驱动单元采用了减速电机直连驱动辊的结构,没有额外的链传动或者带传动中间环节,传动效率更高,同时维护点更少,日常只需要定期检查皮带张紧度、给减速电机补充润滑脂即可。皮带的支撑结构采用了成型铝型材作为主体框架,上承载面铺设了光滑的耐磨支撑板,皮带在承载段运行时不会因为物料重压出现下凹变形,保证输送面的平面度,回程段则布置了间隔的托辊,减少皮带运行的摩擦阻力,降低运行噪音。两侧的机架侧边预留了标准的T型槽,方便安装光电传感器、挡停机构、导向护栏这类附属配件,不需要额外在型材上打孔焊接,适配不同产线的定制化改造需求。

  设计思路上,这款设备没有沿用传统端部驱动的布局,而是将驱动辊设置在皮带下分支的中部位置,通过增大驱动辊和皮带的包角来保证足够的传动摩擦力,避免皮带重载下出现打滑。张紧机构采用了两侧可调的螺栓张紧结构,张紧调节座和驱动辊的轴承座集成在一起,调节时只需要拧动两侧的调节螺栓,就可以同步调整驱动辊的位置,保证皮带两侧张紧力一致,避免皮带跑偏,相比传统的尾部张紧结构,这种张紧方式的调节行程更短,调整精度更高,不需要频繁调整尾轮的位置。设备的支腿部分采用了可调节的脚杯结构,能够适应地面不平整的安装场景,调节范围在±30mm左右,可以根据上下游设备的高度差灵活调整输送面的高度,保证物料转运的顺畅。

  外形尺寸方面,这款设备的输送面宽度为300mm,整体输送段长度为1000mm,输送面的标准高度可以根据需求调整,常规配置下设备整体宽度在380mm左右,因为驱动单元下沉布置在皮带下方,设备端部的突出长度不超过20mm,相比同规格端部驱动输送机,两端各节省了大概100mm的安装空间,在紧凑的车间布局里优势非常明显。安装边界上,设备底部的支腿安装孔横向间距为320mm,纵向间距为900mm,安装时只需要在地面预留对应的固定点位,或者直接通过脚杯放置在平整地面上即可使用,不需要做复杂的地基预埋。驱动电机的接线口位于电机侧面,接线时需要预留至少150mm的线缆弯曲空间,设备两侧的T型槽可以直接和相邻的输送设备、工作台通过标准连接件拼接,不需要额外制作转接支架。

  从运行稳定性来看,因为驱动单元布置在设备中部,皮带运行时的张力分布更均匀,相比端部驱动的结构,皮带的疲劳寿命更长,长期运行下的伸长量更小,减少了张紧调整的频率。皮带采用了防静电的PVC材质,适配电子类零部件的输送需求,避免静电击穿敏感电子元件,同时皮带表面的摩擦系数适中,不会出现物料打滑或者输送过程中偏移的问题。设备的运行速度可以通过搭配调速电机实现0.1-0.5m/s的无级调速,适配不同节拍的产线需求,不管是手动上下料的慢节拍工位,还是和自动化设备对接的快节拍工位,都能通过速度调整匹配生产节奏。在实际选型时,只需要确认输送物料的单重、整体输送节拍、安装空间的长宽尺寸,就可以快速匹配对应的配置,不需要做大量的定制化结构修改,能大幅缩短产线搭建的周期。
