铝型材框架用输送机附件安装固定支架

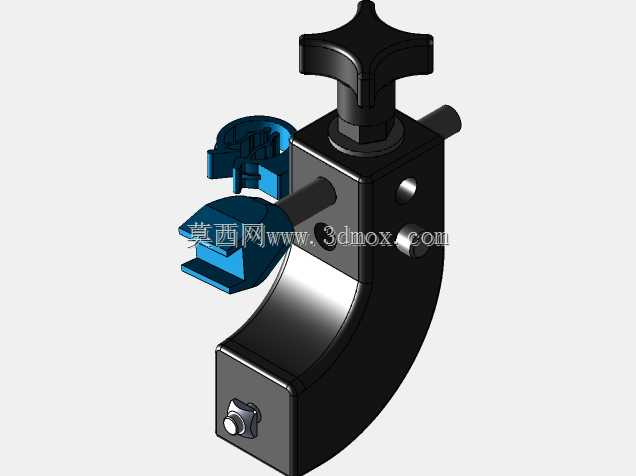

　　在自动化输送线的搭建与改造场景中，铝型材框架凭借其拼装灵活、改造成本低、型材标准件配套完善的优势，已经成为中小载荷输送系统的主流承载框架，而各类输送机附件——比如侧边导向挡条、光电传感器安装座、小型物料导流板、线边作业辅助挂架等，都需要可靠的固定结构完成与铝型材框架的连接，这款安装支架正是针对这类场景开发的专用连接构件。不同于常规采用T型螺栓直接锁附的固定方式，这款支架采用了环抱式夹持与杆式调节结合的结构，主体的弧形弯臂结构一侧预留了与铝型材槽宽匹配的夹持卡位，安装时不需要提前在铝型材上预打安装孔，也不需要在型材拼装阶段提前预埋螺母，直接将支架卡位卡在铝型材的对应槽位上，通过侧方的星形把手旋钮即可完成夹紧锁定，

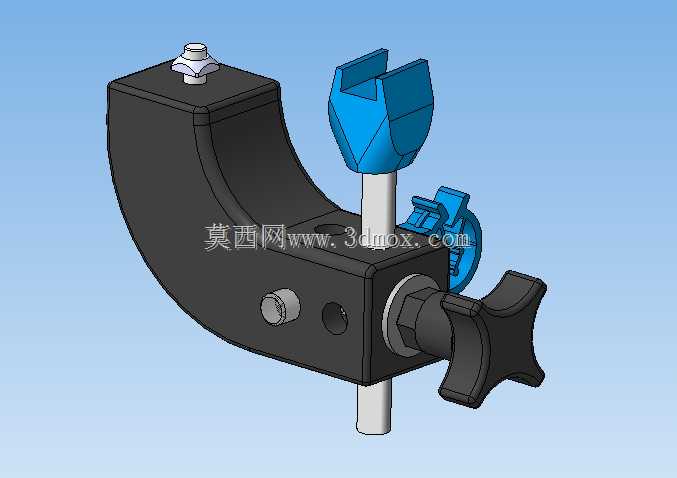

　　单人徒手就能完成安装位置调整与锁固，大幅降低了输送线现场调试阶段的附件安装效率，尤其适合后期产线迭代时的附件加装作业，不会破坏原有铝型材框架的结构完整性。支架的核心功能是为各类输送机附件提供可灵活调整位置与角度的安装接口，主体上垂直贯穿的光杆安装位可以适配不同长度的连接杆件，顶部的手拧锁紧螺母可以控制杆件的上下伸缩量与周向旋转角度，安装在杆件顶端的蓝色叉形夹持头可以直接卡入常规直径的圆杆类附件，比如导向杆、小型挡停架的支撑杆等，侧方附带的蓝色快夹结构可以快速锁定附件的安装角度，不需要额外借助扳手等工具就能完成附件的位置微调。从设计思路上看，这款支架在结构设计时充分考虑了输送线现场的复杂工况，主体采用块状结构与弧形弯臂结合的形式，

　　既保证了夹持部位的结构强度，避免输送线运行过程中因振动导致支架松动移位，又通过弧形结构避让了铝型材框架上的其他连接角件、槽内螺栓等干涉部件，不会出现安装时与现有框架结构碰位的问题。侧方的星形锁紧旋钮特意做了加大尺寸的防滑处理，即使操作人员佩戴劳保手套也能轻松施力完成锁紧操作，所有锁紧部位都没有采用需要专用工具操作的内六角或外六角螺栓，完全适配产线现场快速调试的作业需求。从安装边界来看，这款支架的夹持卡位适配市面上主流的40系列、45系列工业铝型材的标准槽宽，夹持范围可以覆盖1.5mm到4mm厚度的型材槽边，垂直安装的光杆位直径适配12mm直径的标准安装圆杆，杆件上下调节行程可以达到80mm，能够满足不同高度的附件安装需求，

　　周向360度旋转可调的设计可以让附件朝向任意作业方向，不需要额外增加转接件。主体结构的安装投影尺寸控制在120mm*80mm的范围内，不会在铝型材框架上占用过多安装空间，即使在型材排布密集的输送线转弯段、上下料接驳段，也能找到合适的安装位置。在实际应用中，这类支架可以替代以往采用角码、钻孔、扎带捆绑等不规范的附件固定方式，避免输送线长期运行后附件移位、脱落导致的物料卡滞、检测信号丢失等问题，所有调节部位都采用了摩擦锁紧的方式，没有易损的弹性零件，长期使用也不会出现锁紧力衰减的问题，黑色的主体结构做了表面氧化处理，具备基础的防锈耐刮能力，能够适配车间内多粉尘、少量切削液飞溅的常规作业环境，不需要额外做表面防护处理。在进行三维建模时，这款支架的所有配合尺寸都严格按照工业铝型材的标准槽型参数、常用安装杆件的直径公差进行设计，各个活动部件之间预留了合理的装配间隙，既不会出现间隙过大导致的安装晃动，也不会因为间隙过小导致调节卡滞，所有锁紧结构的受力方向都经过受力校核，当星形把手锁紧到常规手动力矩时，夹持部位的正压力可以保证支架承受5kg以内的横向载荷不发生滑移，完全满足常规输送机附件的载荷需求。
