可调高度立式快速压紧杠杆夹结构

　　在工装治具、装配工位、小型工件加工定位场景里，这类带高度调节功能的杠杆式夹钳是出镜率极高的压紧元件，和传统螺栓压紧、螺旋夹钳相比，它的核心优势是操作行程短、压紧与释放动作可在一秒内完成，能大幅降低工位辅助操作时长，在小批量多品种的装配线、检具定位、焊接工装、木工拼版工位甚至3D打印工件的二次加工固定场景中都有广泛适配性。

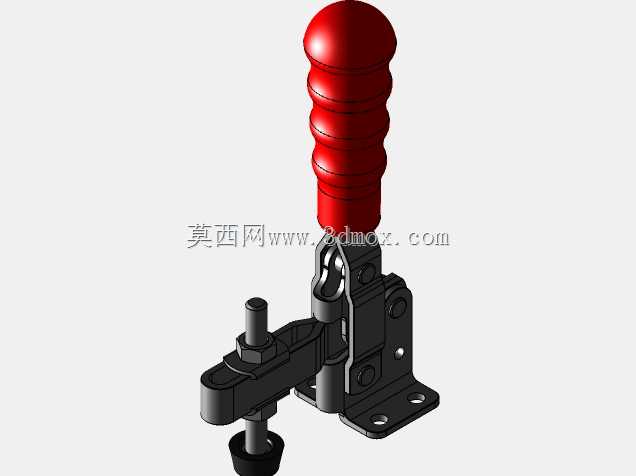

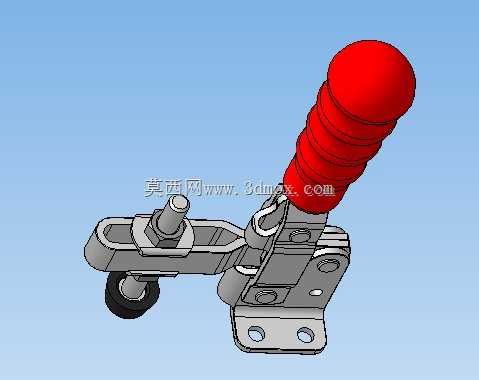

　　从结构设计逻辑来看，这款杠杆夹采用了垂直式压头布局，底座为带两个安装孔的平板式结构，安装孔的孔距与孔径按照行业通用的快速夹钳安装尺寸规范设计，可直接适配市面上多数标准工装基板的T型槽间距或螺纹孔阵列，安装时无需额外加工转接板，直接通过内六角螺栓即可完成底座固定，安装边界上，底座的总宽度控制在40mm区间，长度方向不超过70mm，不会占用过多工装台的安装空间，适合在狭小的工位布局中密集排布。

　　压臂部分采用了四连杆自锁机构设计，这也是杠杆夹能实现快速压紧且不会松脱的核心——当手柄扳动到压紧死点位置时，连杆机构会越过力学临界点，即使压头受到工件的反向反弹力，也不会推动手柄回弹松脱，无需额外增加锁止结构就能保证压紧状态的可靠性。和普通固定行程的杠杆夹不同，这款夹钳的压杆部分设计了螺纹调节结构，压头的高度可通过旋转压杆进行无级调整，调整范围覆盖20mm的高度差，能适配不同厚度的被压紧工件，不需要在工件下方叠加调整垫铁就能完成压紧高度匹配，对于同工位需要频繁切换不同厚度工件的场景，能省去大量调整工装的时间。

　　压头末端采用了橡胶包覆的压头设计，橡胶材质的邵氏硬度控制在60度左右，既可以保证压紧时的摩擦力，避免工件在压紧过程中出现滑移，也能防止刚性压头直接接触工件表面造成压痕、划伤，对于表面质量要求较高的铝件、塑料件、喷涂件的定位压紧场景，这种软质压头的设计能有效降低工件表面损伤的概率。手柄部分套有红色的防滑橡胶套，表面做了多道环形防滑槽，操作人员戴劳保手套操作时也能获得足够的摩擦力，不会出现手滑的情况，手柄的操作力经过杠杆比优化，正常成年操作人员仅需施加150N左右的扳动力，就能在压头端产生最大1200N的压紧力，足以应对绝大多数小型工件的定位压紧需求，不会出现压紧力不足导致工件移位的问题。

　　从实际选型适配的角度来看，这类可调高度杠杆夹在设计时充分考虑了不同场景的适配性：压杆的调节螺纹采用标准细牙螺纹，调节精度可达0.5mm每转，调整时可以精准控制压头的下压量，避免压下量过大导致工件变形，或是压下量不足导致压紧失效；铰接部位全部采用销轴铆接结构，销轴表面做了淬火处理，表面硬度达到HRC45以上，长期反复扳动也不会出现铰接孔磨损、旷量变大的问题，使用寿命比普通冲压式无热处理的夹钳高出三倍以上；底座采用冷轧钢板冲压成型后做镀锌钝化处理，表面防锈能力强，在潮湿的焊接工位、有少量切削液的机加工工位使用也不会轻易生锈，维护成本极低。

　　在三维建模过程中，这类夹钳的建模需要重点关注四连杆机构的运动干涉检查：要保证手柄在扳动全程中，压臂、连杆、底座之间不会出现运动卡滞，同时要准确还原死点位置的结构尺寸，保证自锁功能的可靠性；安装孔的位置尺寸需要严格按照实物测绘的参数绘制，保证模型导入工装装配体时可以直接匹配安装孔位，不需要二次调整尺寸；橡胶套、压头橡胶垫这类非金属件的外形要准确还原防滑纹理与外形轮廓，在做装配体渲染、工装方案评审时能获得更贴近实物的展示效果，方便工艺人员提前判断工装操作的人机工程合理性，避免手柄操作空间不足、压头与工件轮廓干涉等问题在实际加工装配时才暴露，减少工装试制的返工成本。
