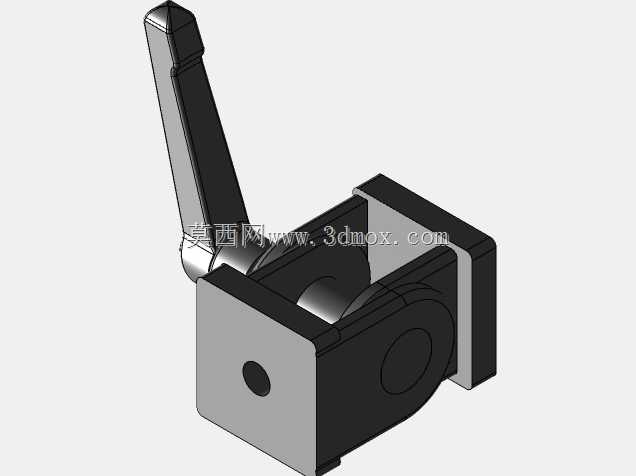

可锁紧式通用焊接角度调节转台结构

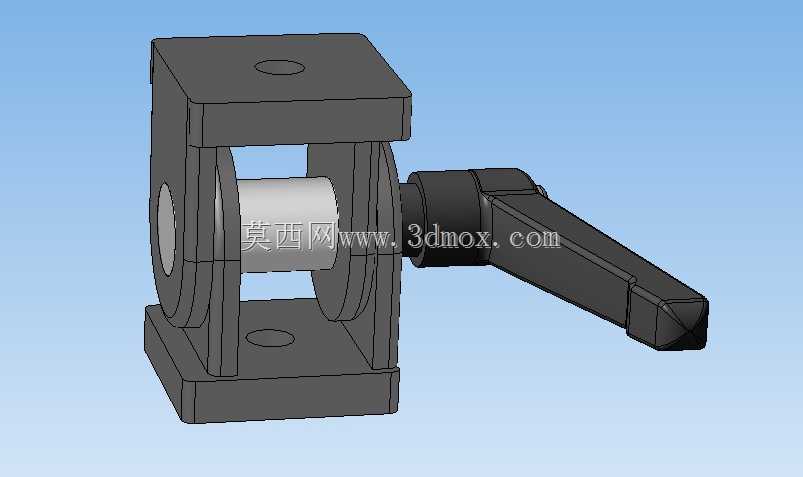

　　在中小批量结构件焊接加工场景中，待焊工件的角度定位与锁紧一直是影响焊接效率与成型质量的关键环节，这款通用焊接夹具转台正是针对车间零散焊接工位的定位需求设计的可调式工装支座。不同于定制化焊接工装仅能适配单一工件的局限，该转台采用对称式双立板支撑结构，上下两端均设置带安装孔的平板基座，底部平板可通过螺栓直接固定在焊接工作台面或者变位机的安装面上，顶部平板用于搭载定制化的工件定位块、快速夹钳或者磁吸座，能够适配不同外形尺寸的小型结构件焊接作业。转台的核心转动副采用内嵌式圆柱转轴设计，转轴两端与两侧立板的安装孔采用小间隙配合，保证转动过程无明显旷量，避免焊接过程中工件移位导致的焊缝错位问题。侧置的快拆锁紧手柄采用偏心凸轮结构原理，

　　当手柄扳动到锁紧工位时，凸轮结构会对转轴端面施加轴向压紧力，通过摩擦力实现转台角度的即时锁止，无需额外借助扳手等工具，操作人员单手握持即可完成角度调整与锁紧动作，在需要频繁变换工件焊接角度的作业场景下，能够大幅减少工装调整的辅助时间。从安装边界来看，该转台整体采用方正的块式结构设计，两侧立板与上下安装板采用一体化的受力结构，没有外伸的薄弱悬臂，整体占用的工作台面空间较小，安装孔位采用通用的孔距设计，能够适配多数车间现有焊接工作台的T型槽间距，不需要额外加工转接板即可完成固定。设计过程中充分考虑了焊接作业的恶劣工况，所有结构件均采用钢制材料加工，转动配合面预留了足够的耐磨余量，锁紧机构的受力部件做了加厚处理，

　　能够承受焊接过程中工件放置的冲击载荷以及焊接应力带来的附加力矩，避免长期使用后出现锁紧失效、转动卡滞的问题。在实际应用中，该转台既可以单独作为小型工件的角度调节工装使用，也可以多个组合使用，对长条形焊件的两端进行同步角度支撑，还可以搭配标准的快速夹钳、定位销等通用五金配件，快速搭建适配不同工件的临时焊接工装，特别适合新品试制、维修车间、小型五金加工厂等焊接工件品类多变、批量较小的作业场景，能够有效减少专用工装的制作成本，缩短焊接前的工装准备周期。转台的角度调节范围覆盖了车间常见的平焊、立焊、角焊等焊接姿态需求，锁紧后的结构刚性能够满足手工电弧焊、氩弧焊、二保焊等常规焊接工艺的受力要求，不会因为正常的焊接操作受力出现角度偏移。

　　结构设计上规避了容易堆积焊渣的凹槽与缝隙，外露的转动面做了相应的遮挡设计，减少焊接飞溅进入转动副导致的卡滞问题，日常维护仅需要定期在转动配合面涂抹少量润滑脂即可，不需要复杂的拆解保养。上下安装板的表面做了平整处理，保证工件定位块或者夹钳安装后的基准面精度，安装孔采用通孔设计，既可以使用螺栓固定，也可以根据临时需求使用压板进行快速固定，适配不同的工装安装习惯。
