数控机床Y向进给运动模组结构设计

　　这套Y向运动机构是立式数控加工中心Y轴进给单元的核心组成部分，主要承担工作台沿Y轴方向的直线进给传动功能，在实际加工场景中，负责带动工件或主轴箱完成Y坐标方向的精准位移，配合X、Z轴的联动实现平面铣削、轮廓铣削、钻孔攻丝等多工序的坐标定位与进给切削动作。从结构布局来看，该模组采用伺服电机直连滚珠丝杠的传动方案，电机输出端通过联轴器与丝杠端部刚性连接，丝杠副搭配预紧式双螺母结构，可有效消除反向传动间隙，保证进给过程中的定位精度与重复定位精度，适配高速进给与低速重载切削的不同工况需求。模组的滑动导向部分采用矩形淬硬导轨搭配贴塑滑块的组合，导轨面经过高频淬火与精密磨削处理，滑块接触面粘贴聚四氟乙烯耐磨软带，可降低滑动摩擦系数，

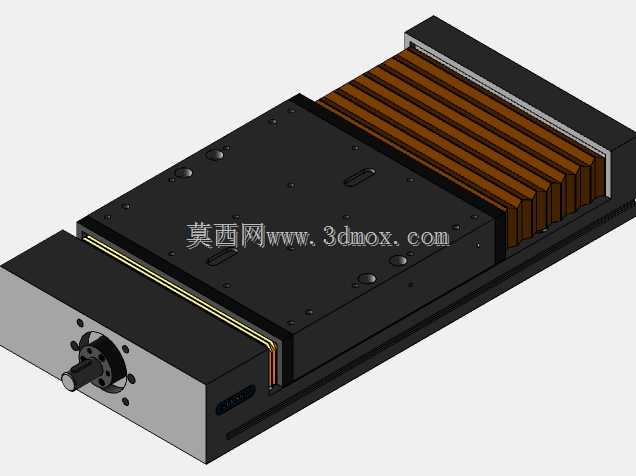

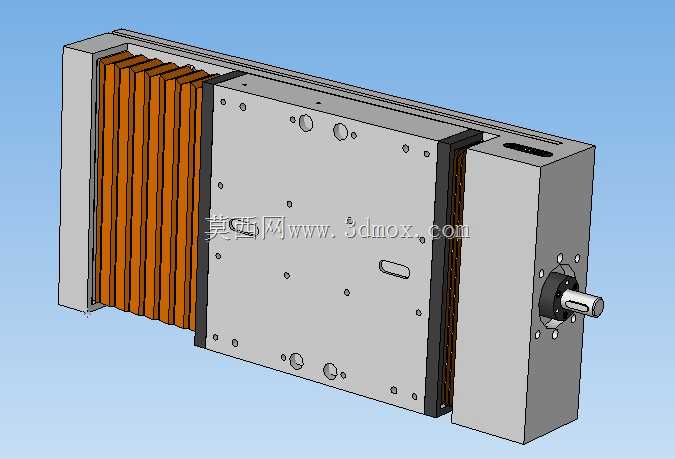

　　减少低速爬行现象，同时提升导轨副的耐磨寿命，日常维护仅需定期补充润滑脂即可保证运行顺畅。机构侧面安装的多层伸缩式钢板防护罩，是机床防护系统的关键部件，可在Y轴全行程往复运动过程中，完全覆盖导轨与丝杠的外露区域，阻挡切削过程中产生的金属切屑、切削液、粉尘等杂质进入传动副内部，避免导轨划伤、丝杠卡滞等故障，防护罩的每一节钢板都配有聚氨酯刮屑条，运动过程中可自动刮除附着在相邻节板上的切屑与污物，适配湿式加工、干式切削等不同加工环境的防护需求。从安装边界来看，该模组的基座采用整体铸铁材质，经过时效处理消除内应力，基座上预留的安装孔位可直接与机床床身的基准面通过螺栓刚性连接，安装时需保证导轨面与X轴导轨的垂直度公差控制在0.

　　02mm/1000mm以内，丝杠轴线与导轨面的平行度公差不超过0.015mm/全行程，避免运行过程中出现卡滞、负载不均的问题。模组的行程范围可根据机床的加工规格调整，图中展示的规格适配600mmY轴行程的中小型加工中心，端部的轴承座采用成对安装的角接触球轴承，可同时承受径向载荷与轴向切削分力，保证丝杠在高速旋转过程中的支撑刚性，减少传动过程中的振动。在实际选型应用中，该类Y向运动模组的负载能力、快移速度、进给刚性直接决定机床的加工精度与切削效率，设计过程中通过有限元分析对基座的受力变形进行仿真优化，在保证整体刚性的前提下尽可能降低结构重量，减少运动部件的惯量，提升伺服进给的响应速度。模组侧面预留的行程开关安装位、润滑管路接口、

　　光栅尺安装基准面，可适配不同配置的机床需求，既可以搭配开环伺服系统实现常规精度加工，也可以加装光栅尺构成全闭环控制，满足高精度零件加工的定位要求。在日常运维场景中，该结构的拆解维护难度较低，拆卸防护罩后即可直接对丝杠、导轨进行清洁与润滑，联轴器与电机的连接部位预留了足够的操作空间，更换密封件、调整丝杠预紧力时无需完全拆解整个模组，可大幅缩短设备的停机维护时间。
