数控机床Y向直线进给运动滑台结构

　　这套Y向运动滑台结构，是立式数控加工中心、数控铣床等金属切削机床的核心进给单元，直接承担工作台沿Y轴方向的直线往复运动承载与传动功能，在模具钢件铣削、铝合金零件高速加工、精密零部件钻镗工序中，是保障工件沿Y向定位精度、进给平稳性的核心结构部件。从实际产线应用来看，这类滑台普遍适配中小型规格的立式加工设备，安装时直接嵌入机床床身的Y向安装基准面，滑台的底面安装边预留有对应床身定位销孔与螺栓过孔，安装时先通过定位销完成与床身导轨安装面的位置校准，再通过内六角螺栓完成锁紧固定，整体安装边界的平面度要求控制在0.02mm每米范围内，避免安装基面翘曲导致后续运动卡滞、精度超差。滑台的上部工作台面加工有阵列排布的T型槽安装位与螺纹孔，

　　可直接适配通用机床夹具、组合夹具、专用工装的安装需求，不管是平口钳、回转工作台还是定制的零件定位工装，都能通过台面的安装孔位完成快速固定，台面的承载能力按照常规中小型机床的配置，可满足最大500kg以内的工件与工装总负载，满足绝大多数通用零件加工的负载需求。结构设计上，滑台的传动侧预留有伺服电机与滚珠丝杠的安装接口，传动链路采用伺服电机直连滚珠丝杠的传动方案，丝杠螺母副与滑台动体刚性连接，将电机的旋转运动转化为滑台的直线进给运动，导轨副则采用重载直线滚柱导轨搭配滑块的组合，相比滚珠导轨具备更高的刚性与负载能力，可承受切削过程中产生的径向、轴向切削载荷，避免切削震颤影响工件加工表面质量。考虑到金属切削加工过程中会产生大量切屑、

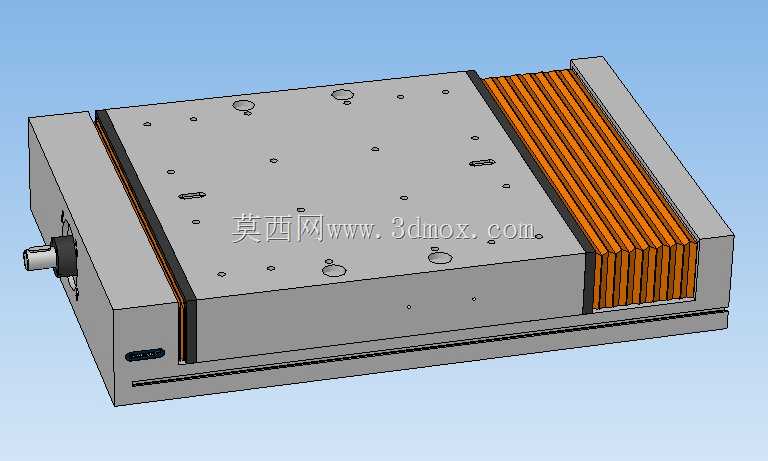

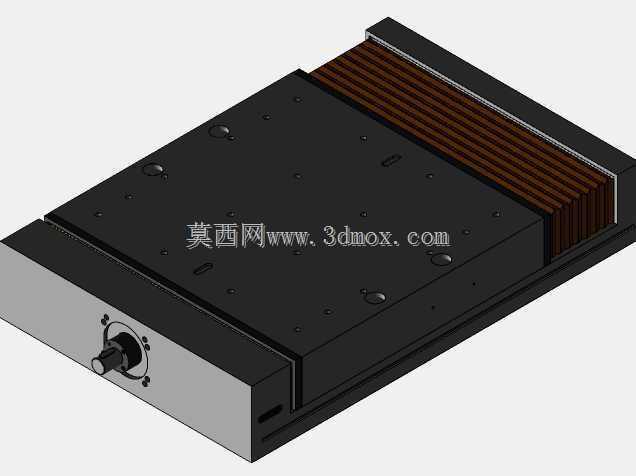

　　切削液飞溅，滑台的运动侧专门配置了风琴式防护罩，也就是图中可见的橙黄色折叠防护结构，防护罩的两端分别固定在滑台动体与床身的固定端，随滑台的往复运动同步伸缩，完全覆盖导轨与丝杠的外露运动区域，可有效阻挡金属切屑、切削液、粉尘进入导轨与丝杠的运动副间隙，避免磨粒磨损导致的运动精度下降、传动卡滞问题，大幅延长核心传动部件的维护周期与使用寿命。滑台的侧面还预留了行程限位撞块的安装槽位，可根据实际加工的行程需求调整硬限位的位置，配合电气系统的软限位构成双重行程保护，避免滑台超程运动导致的设备碰撞损坏；同时侧面还预留了光栅尺的安装基准面，有高精度加工需求的设备可加装闭环光栅尺，实时反馈滑台的实际位置，补偿丝杠传动的反向间隙与热伸长误差，

　　将Y向的定位精度提升至0.005mm以内，满足精密零件的加工精度要求。从结构细节来看，滑台的动体采用高强度铸铁一体铸造成型，经过自然时效与二次时效处理消除铸造内应力，导轨安装面、丝杠安装面、工作台面都经过精密磨削加工，各安装面之间的平行度、垂直度公差都严格控制在机床精度检验标准要求范围内，避免长期使用后出现应力变形导致精度丧失。滑台的端部还设计有润滑管路的集成接口，可接入机床的自动润滑系统，按照设定的周期自动向导轨滑块、丝杠螺母副输送定量的润滑脂，保障运动副始终处于良好的润滑状态，降低运动摩擦阻力，减少运动过程中的温升与磨损。在实际设备调试过程中，这类Y向滑台安装完成后需要先进行导轨副的预紧力调整，根据负载大小将滑块的预紧力调整至合适区间，既要保证运动的刚性，又要避免预紧力过大导致运动阻力升高、电机负载过大；随后进行丝杠的反向间隙补偿，通过激光干涉仪检测全行程的定位精度与重复定位精度，将误差补偿至数控系统中，保障全行程内的运动精度符合设备出厂要求。相比普通的轻型直线滑台，这款适配机床的Y向滑台在刚性、防护性能、精度保持性上都做了针对性的强化，完全适配金属切削加工场景下的大负载、高冲击、多粉尘的恶劣工况，不会因为长期的切削载荷出现结构变形或者防护失效，能够在长期连续加工的工况下保持稳定的运动精度。
