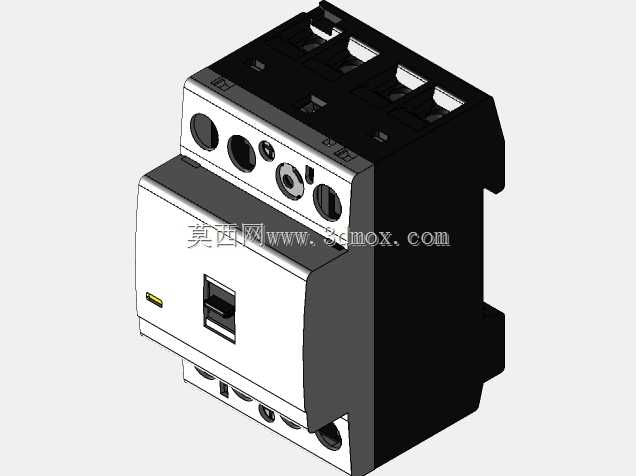

ABB EN40N导轨式安装接触器三维结构

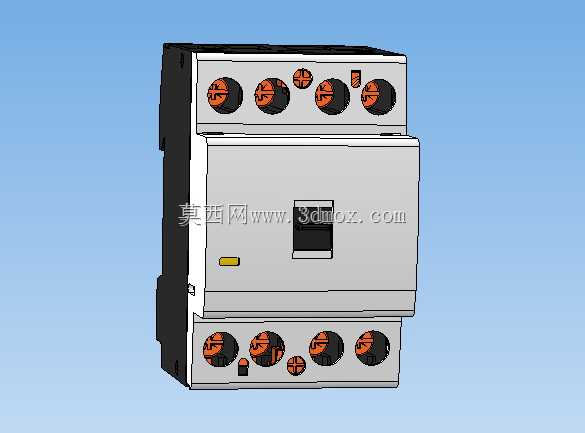

　　这款ABB EN40N安装接触器的三维结构还原，完全贴合工业低压配电场景的实际选型与装配需求，在工厂动力柜、楼宇配电竖井、自动化生产线控制柜这类常见部署场景里，这类接触器承担着主回路与控制回路的负载通断核心职能，区别于微型断路器的过载短路保护属性，它更侧重频繁启停工况下的可靠载流与回路分合，常见于电机控制回路、照明配电回路、大功率加热设备的供电切换环节，能配合热继电器、PLC输出模块完成自动化的负载投切动作。从结构设计逻辑来看，模型完全还原了实物的分层布局，上下两排接线端子分别对应主回路的进出线端，每相端子都预留了足够的接线操作空间，端子周边的橙色标识圈对应相序标识与紧固扭矩提示位，顶部的操作拨杆与状态指示窗清晰区分手动分闸、

　　自动吸合、故障脱扣三种状态，正面的小尺寸黄色标识位对应额定电流与分断能力的标注区域，整体外壳采用卡扣式装配结构，侧面预留了标准35mm导轨的安装卡扣位，不需要额外打孔就能直接卡装在成套柜的标准安装导轨上，适配行业通用的柜内安装规范。在安装边界的尺寸还原上，模型严格遵循实物的模数化设计逻辑，宽度方向占用6个标准模数位，能和同系列的断路器、隔离开关、辅助触点模块实现无缝并排安装，柜内排布时不需要额外预留侧边间隙，进出线端子的接线空间高度适配16平方及以下规格的铜芯导线压接，端子紧固位的操作角度完全匹配常规螺丝刀的作业空间，不会出现相邻元件干涉导致接线困难的问题。从功能特性的结构还原来看，模型区分了主触头腔与电磁驱动腔的内部布局，

　　上部的电磁机构区域预留了辅助触点模块的扩展安装位，不需要拆解主体就能直接加装常开、常闭辅助触点，适配不同控制回路的信号反馈需求，下部的主触头区域对应灭弧栅的安装空间，外壳的散热槽布局完全贴合实物的温升设计要求，长期载流工况下能通过外壳对流带走触头接触产生的热量，避免温升过高导致的绝缘老化问题。在实际工程应用里，这类接触器的选型往往需要匹配柜内安装空间、负载额定电流、控制回路电压三个核心参数，这个三维模型能直接导入成套柜的装配仿真环境，验证柜内排布时的接线空间、操作间隙、元件干涉问题，也能用于电气安装培训场景的结构拆解演示，帮助施工人员快速掌握接线点位、安装卡扣操作方式、状态指示的识别逻辑，避免现场安装时出现接线错误、

　　安装不到位导致的接触不良问题。模型的外观细节还原覆盖了现场运维的实际识别需求，正面的操作手柄阻尼结构、端子紧固螺丝的沉头设计、侧面的产品标识刻印位都做了等比例还原，在做配电系统的数字孪生建模时，能直接作为低压柜内的标准元件库素材，不需要二次建模就能完成整柜的可视化装配，提升成套柜设计阶段的排布效率，减少现场安装时才发现的元件干涉、空间不足等问题。
