壁挂式封闭电气控制柜体结构设计

　　这款壁挂式封闭电气柜体，主要面向工业车间、民用建筑配电、小型设备配套电控场景设计，作为低压电气元件的承载防护壳体使用，可容纳断路器、接触器、接线端子排、小型PLC模块等常规电控元件，实现配电回路分断、设备逻辑控制、线路转接分线的核心功能，同时为内部元件提供防尘、防外物触碰、防轻度溅水的防护能力，适配多数室内干燥安装场景的使用需求。

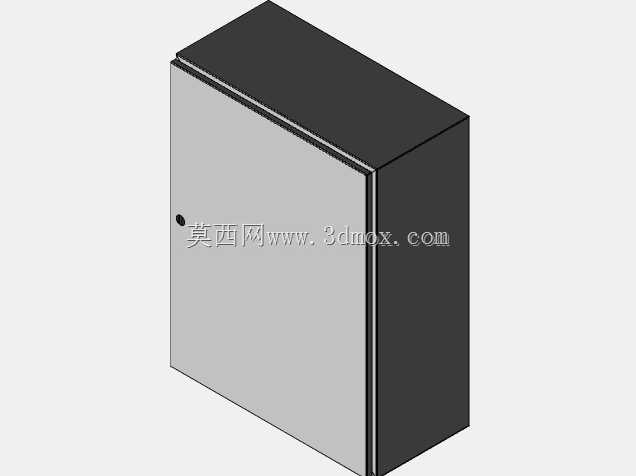

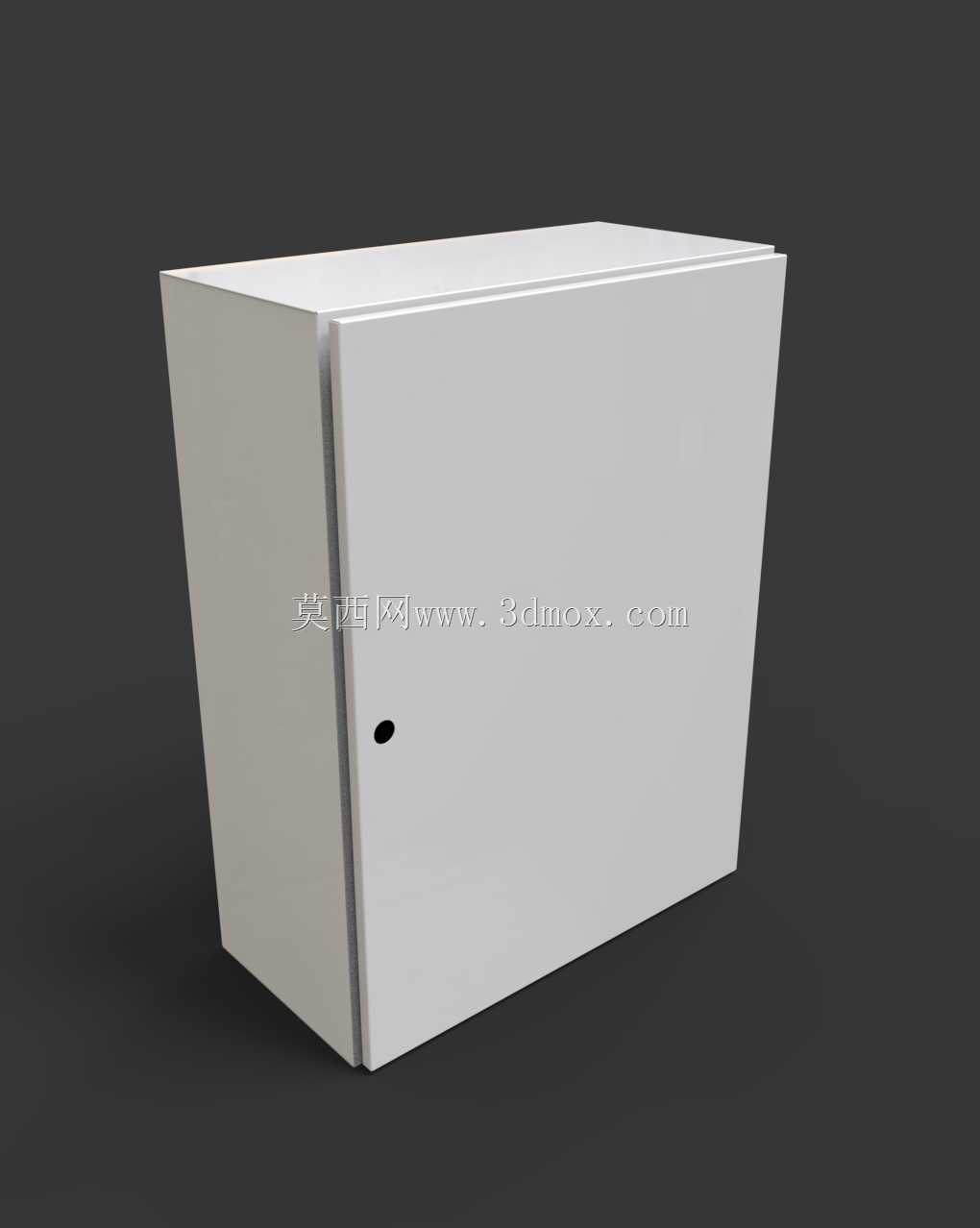

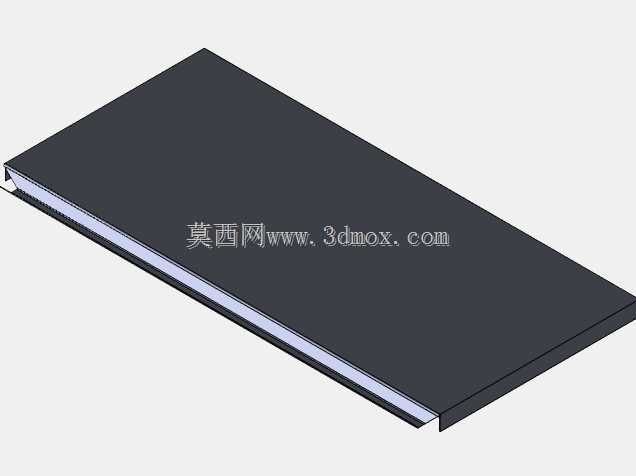

　　从设计思路来看，整体采用单开门侧铰链结构，摒弃了复杂的外观造型，以方正平直的钣金折弯结构为主体，最大化利用内部安装空间，同时降低钣金加工的工艺难度，适合批量剪板、折弯、焊接成型，生产过程中无需复杂模具投入，适配中小批量的定制化生产需求。门板与柜体主体的搭接边采用整圈折弯翻边结构，关闭后可形成迷宫式密封缝隙，在不额外加装密封胶条的前提下即可阻挡大部分浮尘进入柜体内部，若用于潮湿或多粉尘场景，也可在翻边处粘贴发泡密封胶条进一步提升防护等级。门板靠近侧边的位置预留了锁具安装孔，可搭配通用型小圆锁或三角锁，实现门板的锁闭，避免非授权人员随意开启柜门触碰内部带电元件，满足电气安全的基本要求。

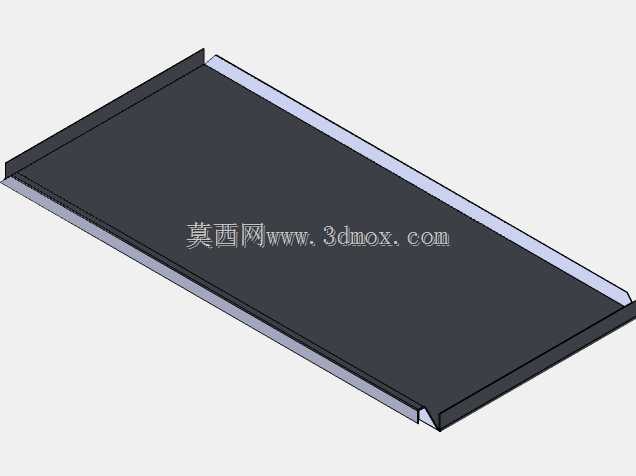

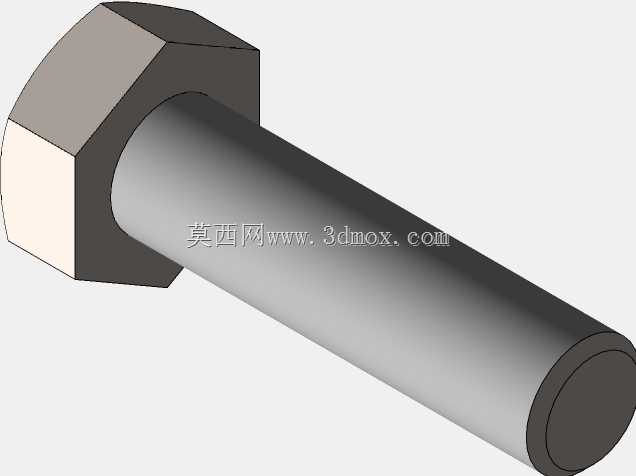

　　柜体的背部预留了壁挂安装的固定孔位，安装时可先在墙面或设备机架上固定膨胀螺栓或安装螺丝，再将柜体挂装固定，无需额外制作落地安装支架，节省安装空间，尤其适合空间局促的车间立柱旁、设备侧面、楼道墙面等位置安装。柜体内部的安装板采用可拆式设计，安装板通过侧边的固定螺丝与柜体框架连接，装配时可先将所有电气元件在安装板上完成接线、调试，再整体推入柜体内部固定，大幅提升现场装配与后期维护的效率，无需在狭窄的柜体内空间进行接线作业。

　　尺寸设计上，整体宽度、高度、深度的比例适配常规壁挂安装的承重与视觉平衡，深度控制在合理范围内，避免挂装后突出墙面过多影响通行或造成磕碰，内部净空尺寸可容纳标准尺寸的导轨安装元件，预留的接线空间可满足多股线缆的弯折、排布需求，柜体底部与顶部预留了敲落孔位，施工时可根据线缆进出方向敲落对应位置的孔位，安装格兰头或护线套保护线缆，无需现场额外开孔，减少施工工作量。

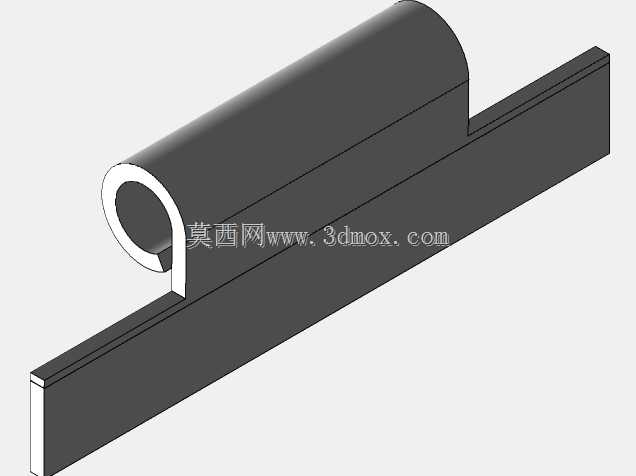

　　结构强度方面，柜体主体采用冷轧钢板折弯成型，门板与柜体侧板的折弯处设置了加强压筋，避免大尺寸门板长期使用出现变形翘边，保证柜门关闭后的缝隙均匀一致。铰链采用暗藏式安装，从柜体外部无法看到铰链结构，既提升了外观的整洁度，也可避免外部外力破坏铰链导致柜门被非法开启。柜体表面可根据使用场景选择喷塑、喷漆处理，常规采用浅灰色喷塑，具备一定的耐刮擦、防腐蚀能力，适配工业场景的使用环境。

　　在实际选型应用中，这款柜体可作为小型设备的随机电控柜使用，直接挂载在设备主机的侧面，随设备整体出厂，也可作为分布式配电的分线柜使用，在大型车间的不同区域分散安装，缩短低压配电的线路长度，降低线路压降。设计过程中充分考虑了钣金加工的公差配合，所有折弯尺寸预留了合理的公差余量，避免焊接变形导致柜门无法正常闭合，安装孔位采用统一的基准定位，保证不同批次生产的柜体具备互换性，后期更换配件无需重新打孔适配。
