侧装式平屋顶女儿墙防护栏杆结构

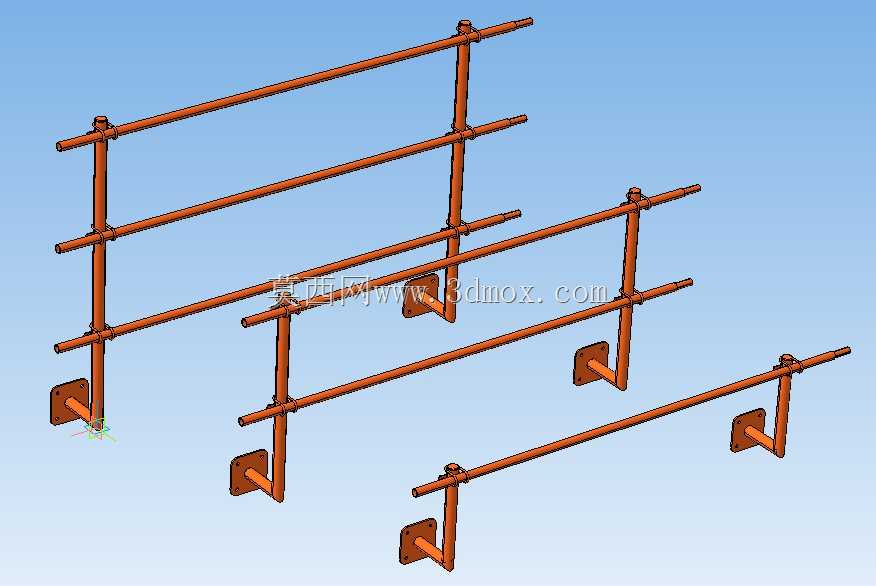

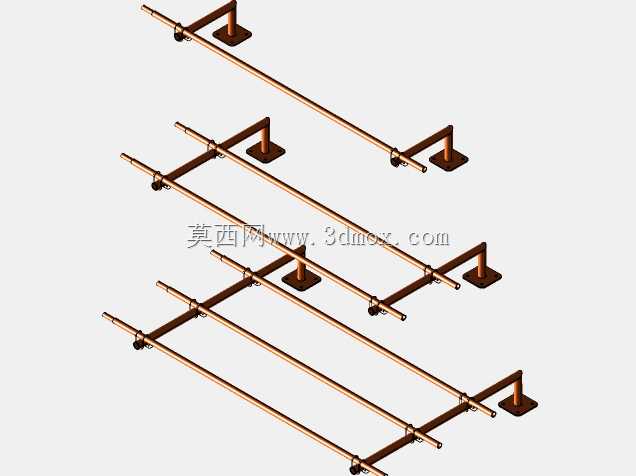

　　在民用建筑、工业厂房屋顶临边防护场景中，传统落地式栏杆往往需要在屋面防水层上打孔固定，极易破坏屋面防水构造，后期渗漏隐患突出，而侧装至女儿墙的防护栏杆，正是为解决这一工程痛点开发的临边防护构件。这类栏杆的固定支座直接贴合女儿墙内侧立面安装，所有固定点位均位于女儿墙竖向结构面上，完全避开屋面防水层的铺设范围，从安装根源上消除了打孔穿破防水层的风险，尤其适合已完成防水施工的既有建筑屋顶改造、新建建筑屋面收尾阶段的防护加装作业。从结构组成来看，整套栏杆采用模块化分段设计，单段栏杆由竖向立柱、上下两道横向横杆、L型侧装固定支座三个核心部分组成，立柱与横杆之间采用专用管夹连接件锁紧，无需现场焊接，所有构件均在工厂完成预制防腐涂装，

　　现场仅需通过膨胀螺栓将支座固定在女儿墙墙体上，再依次拼接横杆与立柱即可完成安装，作业全程无明火，对屋面已完工的防水层、保温层不会造成任何破坏。设计阶段首先要明确安装边界条件，固定支座的安装面必须是女儿墙的实心混凝土结构段，严禁将支座固定在女儿墙顶部的压顶抹灰层、或者空心砖砌筑的非承重墙体段上，单块L型支座的竖向板上预留两个膨胀螺栓安装孔，孔位间距根据常规M10膨胀螺栓的锚固深度要求设置，确保螺栓植入混凝土结构层的深度不低于100mm，满足临边防护的抗水平推力要求。横向横杆设置上下两道，下横杆距离屋面完成面的高度控制在100-120mm区间，避免人员脚部意外滑出临边，上横杆距离屋面完成面的高度不低于1100mm，

　　符合建筑临边防护的高度强制要求，两道横杆之间的净空距离不大于500mm，防止儿童从横杆间隙钻出，整套栏杆的水平抗推力按照不小于1kN/m的荷载标准进行结构校核，确保人员倚靠、极端大风天气下的结构稳定性。考虑到屋顶长期暴露在户外环境，所有金属构件均采用热浸镀锌后静电喷涂橘红色防护涂层的表面处理工艺，涂层厚度不低于60μm，能够抵御紫外线照射、雨水侵蚀带来的锈蚀问题，正常使用环境下的防腐寿命可达15年以上。立柱与横杆的连接管夹采用两半式抱紧结构，安装时先将管夹套入横杆对应位置，再将管夹与立柱上的预留安装孔通过螺栓锁紧，这种连接方式允许现场根据女儿墙的实际施工误差，小幅调整横杆的水平位置与立柱的竖向垂直度，降低了对现场施工精度的要求，

　　即使女儿墙立面存在小幅的平整度偏差，也可以通过支座与墙体之间加装调整垫片的方式找正，不会出现安装错位的问题。在实际选型应用中，需要提前核算女儿墙的结构厚度，侧装支座的水平挑出长度不宜过大，控制在150mm以内，避免固定点承受过大的倾覆力矩，当女儿墙厚度小于200mm时，需要对墙体的局部承压能力进行验算，必要时在墙体背面加装垫板分散螺栓的锚固应力，防止螺栓受拉时将墙体混凝土崩裂。这类栏杆除了应用于平屋顶临边防护，也可适配于露台边缘、室内挑空平台侧墙、设备平台临边等无法做落地固定的防护场景，模块化的分段设计支持任意长度拼接，单段标准长度设置为2m，既方便运输搬运，也能适配不同长度的临边边线，遇到转角位置时，可通过定制转角连接件将两段栏杆呈90度拼接，无需额外切割构件，现场安装效率相比传统焊接式栏杆提升60%以上。从建模细节来看，所有管材的连接位置均做了圆弧过渡处理，没有尖锐的外露棱角，避免人员意外磕碰受伤，固定支座的折弯处设置了加强筋，提升支座的整体刚度，防止长期受水平荷载作用出现支座变形、栏杆晃动的问题，螺栓安装孔均设计为长圆孔，允许现场安装时存在±5mm的位置调整量，抵消土建施工的尺寸误差，降低现场二次打孔修改的工作量。
