工业铝型材链式输送线支撑机架结构

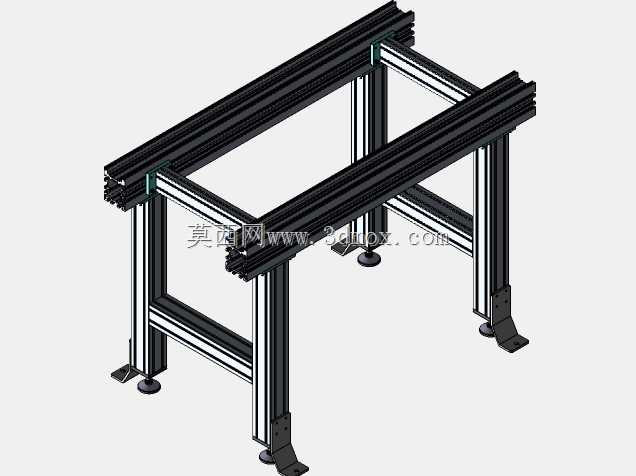

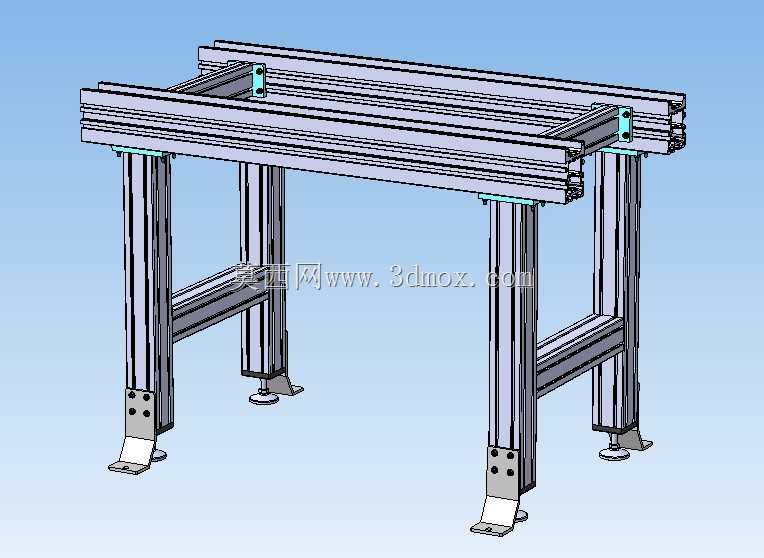

　　这套铝型材框架结构，是链式输送设备的核心支撑载体，在3C电子组装、食品包装分拣、汽配零部件加工、轻工产品流水线等场景中应用广泛，主要承担链式输送段的载荷承载、输送导轨定位、附属组件安装基准的作用，区别于传统焊接钢机架，这类铝型材组装式机架不需要做焊接后时效、表面喷漆防锈处理，现场组装调整灵活度更高，后期产线改造移位的复用性更强。从结构设计逻辑来看，整体采用四根竖直铝型材作为主支撑腿，支撑腿底部配置可调脚杯与固定地脚，可调脚杯的调节行程可覆盖地面15mm以内的高度差，保证机架整体水平度满足输送链条运行的平面度要求，固定地脚则用于设备长期定位后的锁紧固定，避免输送过程中载荷偏移带来的机架移位问题。

　　上层承载段采用双列平行铝型材作为链式导轨的安装基准，两根导轨型材之间通过横向连接型材做刚性拉结，保证两侧导轨的平行度公差控制在0.5mm/m以内，避免链条运行过程中出现卡滞、跑偏、异常磨损的问题；支撑腿之间设置上下两层横向拉结型材，下层拉结靠近脚杯位置，主要抵消支撑腿的侧向弯矩，上层拉结位于支撑腿中上部，用于安装输送线的驱动电机安装座、电控元件安装板、线槽走线槽等附属组件，不需要额外在型材上焊接安装座，直接利用型材T型槽搭配T型螺栓即可完成所有附件的固定。设计过程中，铝型材的选型是核心环节，竖直支撑腿根据输送段的总载荷、输送物料单重、输送速度带来的动载荷系数，选用4040或4080系列欧标铝型材，具体壁厚根据载荷计算结果确定，

　　保证单根支撑腿的压杆稳定系数满足安全要求；上层导轨型材则需要匹配链式输送的链条规格、链板宽度，预留链条导向件的安装空间，导向件通常采用超高分子量聚乙烯材质，嵌入铝型材的T型槽内，降低链条运行的摩擦阻力与运行噪音。安装边界方面，这类机架的宽度尺寸通常根据输送物料的最大宽度确定，一般比物料单侧宽出50-80mm的安全余量，避免物料输送过程中与侧边防护结构剐蹭；机架高度则根据现场作业的人机工程要求确定，通常站立作业面高度设置在750-850mm区间，坐姿作业则调整为650-750mm，同时预留上层输送链板、下层回链段的安装空间，回链段通常布置在上层承载面下方150-200mm位置，利用拉结型材做回链导轨的支撑。结构细节上，

　　所有型材的连接位置均采用专用角件搭配螺栓锁紧，连接位置的端面不需要做精密铣削加工，依靠角件的定位面即可保证型材之间的垂直精度，相比焊接结构的加工周期可缩短60%以上，同时组装过程不需要专业焊接操作人员，普通装配人员按照装配图纸即可完成组装。另外，框架的型材槽口可根据需求嵌入封板、有机玻璃防护、安全光栅安装支架等组件，满足不同生产场景的安全防护要求，比如在汽配加工的焊接输送段，可直接在槽口安装防火挡帘，在食品包装段则可安装透明亚克力防护板，避免杂物掉落输送线。需要注意的是，这类铝型材机架在设计时要核算整体的固有频率，避开输送电机、链条运行带来的共振频率区间，通常通过调整拉结型材的位置、增加支撑腿的数量来提升整体刚性，避免长距离输送段出现机架晃动的问题；对于长度超过6米的输送段，还需要在中间位置增加辅助支撑腿，抵消长型材的自重挠度，保证上层导轨的平面度始终满足链条运行要求。
