输送机配套XYZ+AB角度传感器调整转台

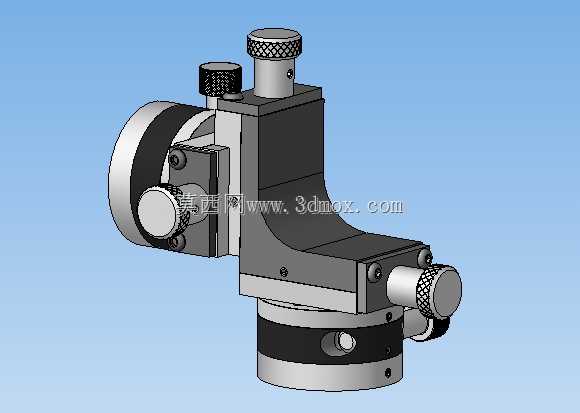

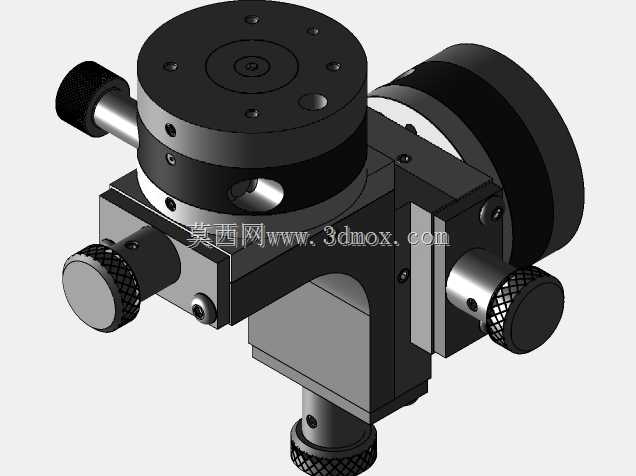

　　在自动化输送线的现场调试与日常运维场景中，传感器的安装定位精度直接决定了工件检测、位置触发、节拍匹配的可靠性，尤其是多品类混线输送的产线，不同规格工件的检测点位存在差异，频繁调整传感器位置时如果缺乏可靠的微调机构，很容易出现检测盲区、信号误触发、重复定位精度不足的问题，这款多自由度调整转台正是针对这类现场痛点设计的专用工装。从结构布局来看，该转台采用分层式自由度叠加设计，底部为回转安装基座，可实现绕垂直轴的360度周向回转调节，基座侧面设置锁紧旋钮，调整到位后可通过旋钮压紧内部摩擦副实现位置锁止，避免设备运行过程中受振动产生位置偏移；基座上方衔接的是XY轴十字滑台结构，两个方向的调节均采用细牙螺纹副驱动，单圈进给量控制在0.

　　5mm以内，可实现毫米级的微量位移调整，滑台的两个运动方向均设置了对应的锁紧手轮，调整完成后可单独锁止单个轴向，不会出现调整后串动的问题。在十字滑台的上部，设置了绕水平轴摆动的角度调节座，也就是B轴调节单元，摆动角度范围覆盖正负15度，可适配传感器倾斜检测的安装需求，角度调节同样采用螺纹微调结构，配合刻度标识可快速读取调整角度，无需额外借助角度量具即可完成初步定位；角度座的前端延伸出Z轴升降调节立柱，立柱上的安装夹块可沿垂直方向上下滑动，夹块自带的锁紧旋钮可将传感器安装座固定在任意高度位置，适配不同高度的输送线检测面安装需求。传感器安装端设置了快装夹头结构，可适配主流圆柱形漫反射、对射、电感式传感器的外径尺寸，

　　夹头内部设置了防滑橡胶衬垫，锁紧时不会损伤传感器外壳，同时可避免长期振动导致的传感器转动偏移。从安装边界来看，底部安装法兰采用标准的孔位布局，可直接固定在输送机的侧装支架、型材横梁或者设备台面上，法兰的安装孔设计为长圆孔，允许安装时存在±2mm的位置偏差，降低现场安装的孔位加工精度要求；整个转台的最大外轮廓尺寸控制在120mm×100mm×160mm以内，不会占用过多的输送线周边安装空间，即使在排布密集的传感器安装位之间也能顺利布置。设计过程中充分考虑了工业现场的使用环境，所有运动副的配合面均采用耐磨金属材质，手轮表面做了滚花处理，操作人员戴劳保手套也能顺利完成调节操作，无需借助额外扳手等工具；所有锁紧结构的操作力都经过优化，

　　单手即可完成锁紧与松开动作，单人即可完成传感器的全自由度调整作业，无需额外人员配合。在实际应用中，这类调整转台可覆盖皮带输送机、辊筒输送机、链板输送机等多种输送设备的传感器安装需求，不管是用于工件到位检测、物料有无检测、分拣位置触发还是速度反馈检测，都能通过五个自由度的组合调整，将传感器的检测角度、检测距离、检测位置精准调整到最优状态，避免因为传感器安装位置偏差导致的产线停机、误分拣、漏检测等问题。相较于传统的角钢焊接支架、简易打孔固定的安装方式，这款调整转台的重复定位精度可控制在0.1mm以内，角度调节精度可达0.5度，在产线换型调整时，无需重新打孔安装支架，仅需微调各个轴的位置即可适配新工件的检测需求，大幅缩短产线换型的调试时间，同时也避免了反复在型材支架上打孔导致的支架强度下降问题。结构设计上没有采用复杂的传动结构，所有调节单元都采用纯机械螺纹传动，无需气源、电源等额外动力源，完全依靠手动操作即可完成所有调整动作，后期维护仅需定期在螺纹副位置涂抹少量润滑脂即可，不存在易损电子元件，使用寿命可覆盖整条输送线的服役周期。
