工业多接口远程电气控制开关结构

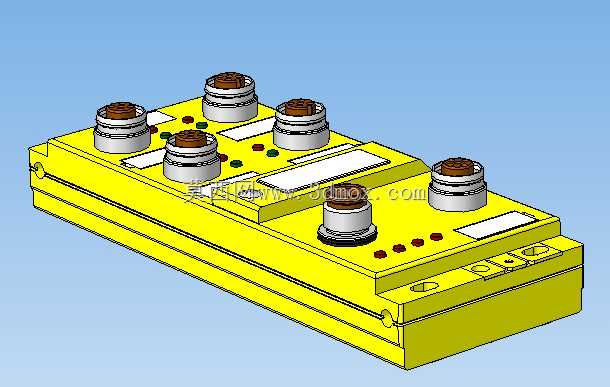

　　这款多接口远程电气开关主要面向工业现场分布式IO控制场景设计，常见应用在自动化生产线的工位信号采集、车间设备集群的远程通断控制、物流分拣线的节点指令传输这类需要分散布置控制节点的工况中，替代传统集中式柜内硬接线的布局，能大幅减少现场布线的线缆长度，降低信号衰减概率，同时简化后期运维的故障排查流程。从实际功能来看，这款开关本体集成了6组圆形航空插接口，每个接口对应独立的信号通道，既可以接入现场的传感器、执行器反馈信号，也能输出控制指令驱动末端的电磁阀、指示灯这类低压元器件，本体上预留的多组状态指示灯，能直接对应每个通道的通断状态，运维人员在现场不用拆接线就能快速判断通道工作是否正常，省去了万用表逐点测量的步骤。

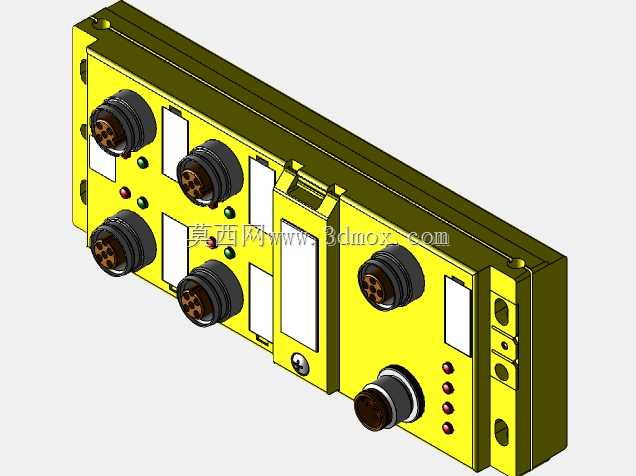

　　设计过程中优先考虑了工业现场的安装适配性，本体采用双层叠合的矩形壳体结构，底部预留了两个沉头安装孔位，适配常规的DIN导轨安装或者螺栓直接固定在设备机架上，安装孔的中心距按照通用工业电气组件的标准间距设置，不需要额外做安装板的二次开孔加工，能直接替换现场同规格的老式远程IO模块。壳体的边角做了圆弧过渡处理，避免现场安装布线时剐蹭线缆绝缘层，顶部的接口采用凸起式布局，接口之间预留了足够的扳手操作空间，现场接插航空插头时不需要使用特殊的窄幅工具，普通的开口扳手就能完成接头的锁紧操作，不会因为空间干涉导致接头拧不紧出现接触不良的问题。本体侧面预留了总线级联的对接槽位，多台同型号开关可以通过侧边的连接端子直接拼接，不需要额外做转接排线，

　　能顺着设备的布线方向依次扩展通道数量，适配不同规模的控制点位需求。壳体上的标签槽采用内凹式设计，插入的点位标签不会因为现场的粉尘、油污覆盖导致字迹模糊，也不会被剐蹭脱落，每个标签槽对应下方的一个状态指示灯，查线时能直接对应点位编号和指示灯状态。内部的电路板安装位预留了足够的散热间隙，壳体上下的拼接缝处做了止口结构，能阻挡现场的金属碎屑、切削液飞溅进入壳体内部，适配机加工车间、焊接车间这类工况相对恶劣的使用场景。接口的引脚定义按照通用工业远程IO的标准定义设置，不需要做自定义的引脚映射，接入常规的PLC总线系统时能直接匹配点位地址，减少现场调试的程序配置工作量。本体的整体厚度控制在较低的尺寸范围内，

　　安装在设备侧边或者线槽旁时不会突出过多，避免现场人员走动或者物料转运时磕碰损坏，接线端的线缆引出方向朝上，顺着设备的竖向布线方向走线，不会出现线缆过度弯折导致的线芯断裂问题。设计时还考虑了不同电压等级的通道隔离需求，每个接口的接线引脚之间预留了足够的电气间隙，不同通道之间不会出现信号串扰，即使接入不同电压等级的传感元件，也能保证信号传输的稳定性，不会因为共模干扰导致信号误触发。
