XCONN P6-M12多接口远程配电模块

　　在工业现场分布式布线场景中，这类多接口远程配电模块常被部署在设备层与控制层的衔接节点，承担多回路信号、低压供电的中转分配职能，尤其适配传感器密集排布的自动化产线、物流分拣系统、户外工业设备组网场景，替代传统散线接线的端子排方案，大幅降低现场布线的错接风险，提升后期运维的排查效率。从结构设计来看，这款模块采用一体化压铸壳体作为主体承载结构，壳体两侧预留带沉孔的安装耳，可直接通过螺栓固定在设备安装板、型材机架上，安装孔位的间距符合常规工业配电模块的通用安装尺寸，无需额外定制转接支架，适配市面多数标准安装场景。壳体表面做了硬质氧化防护处理，能够抵御车间常见的油污、粉尘侵蚀，同时具备一定的抗冲击性能，满足工业现场复杂工况的使用要求。

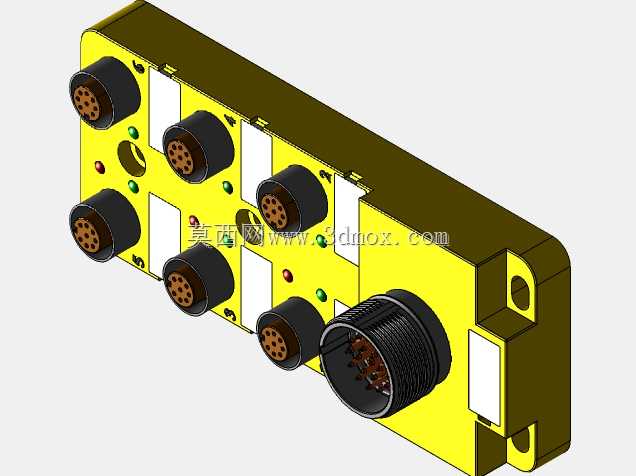

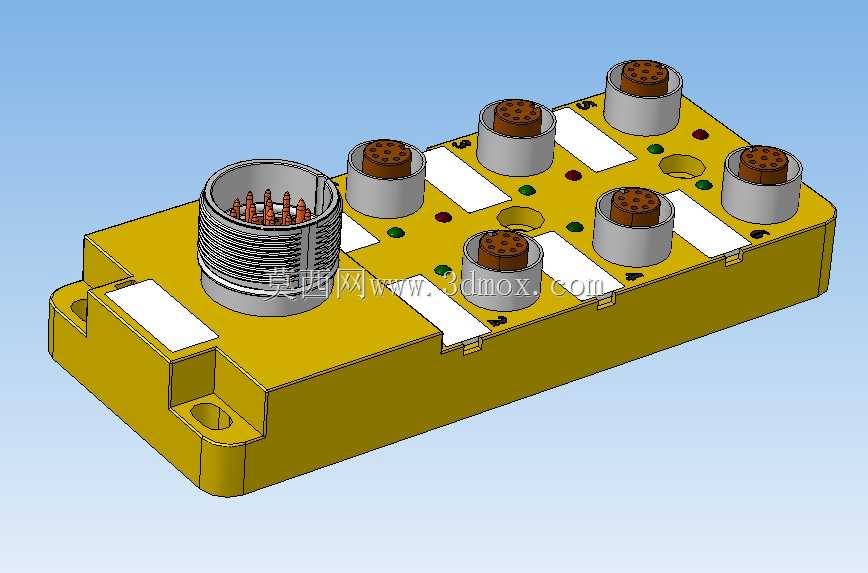

　　接口布局上，模块一侧设置1个大规格多针主接口，用于连接主控柜引出的主干线缆，另一侧排布6个M12规格的标准圆形连接器接口，每个接口对应独立的信号或供电回路，接口旁预留了状态指示灯的安装位，可直观显示对应回路的通断状态，方便运维人员快速定位故障回路。每个接口周边都做了凸起的防护挡边，避免接插件插拔过程中磕碰损伤壳体表面，同时接口的同轴度公差控制在合理范围内，保证M12连接器插接时的顺畅度，不会出现卡滞、插针偏移的问题。设计过程中，壳体内部预留了足够的走线空间，可容纳多组接线端子与PCB板的安装位，内部筋位的排布既可以提升壳体的结构强度，避免安装紧固时壳体发生形变，也能对内部线缆起到导向约束作用，防止线缆晃动拉扯接线端子造成接触不良。

　　模块上盖与底座的接合面预留了密封胶条的安装槽，装配后可达到IP65级别的防护能力，能够在有少量喷淋、多粉尘的户外或车间环境下稳定工作，无需额外加装防护外罩。从安装边界来看，模块整体高度控制在较低范围内，不会占用过多的设备柜内垂直空间，接口的排布间距充分考虑了M12连接器带线缆弯头的插拔空间，即便是相邻接口同时使用弯头线缆，也不会出现干涉问题，无需刻意错开接口安装。主接口采用螺纹锁紧结构，与主干线缆连接后可实现可靠的防松脱效果，即便设备运行过程中存在持续振动，也不会出现接口松动导致的信号中断问题。这类配电模块在实际使用中，可将主控柜引出的单根多芯主干线缆，通过模块拆分出6路独立的M12连接回路，直接对接现场的传感器、执行器等末端设备，

　　省去了主控柜内大量端子排的接线工作量，同时将接线节点从柜内转移到现场设备旁，大幅缩短了末端设备的接线长度，降低了线缆成本，也减少了长距离布线带来的信号衰减问题。结构设计时充分考虑了工业场景的维护需求，模块上盖采用快拆结构，松开少量固定螺丝即可打开上盖进行内部接线检修，无需将整个模块从安装位拆下，提升了运维效率。壳体边角处都做了圆角过渡处理，避免安装维护过程中尖锐边角划伤操作人员，也能减少磕碰造成的壳体涂层脱落问题。每个M12接口的针脚定义遵循工业通用标准，可直接适配市面标准的M12预制线缆，无需定制特殊接口的线缆，降低了备件采购成本。模块底部预留了接地柱的安装位置，可实现可靠的壳体接地，满足工业电气设备的安全防护要求，避免静电积累或漏电对设备、人员造成危害。
