15-30度可调式角度定位控制装置

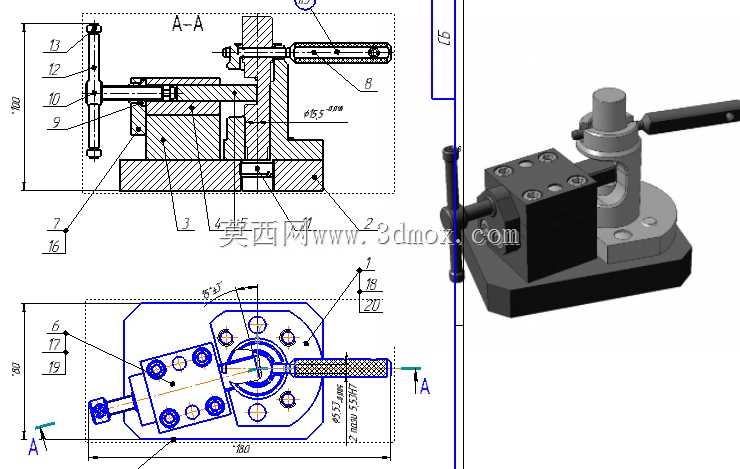

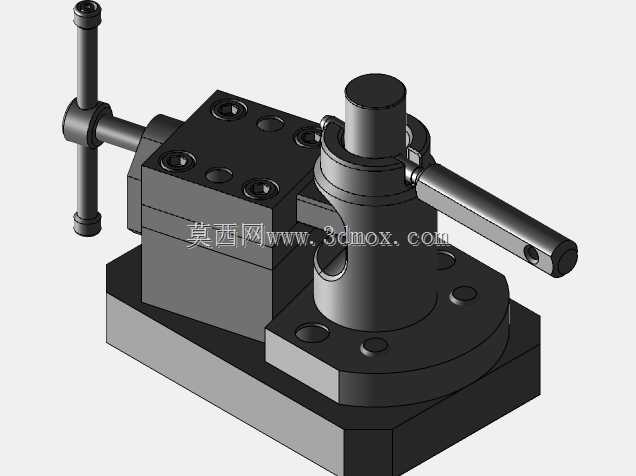

　　在机加工工位的工件角度定位、小型装配线的工位姿态调整、检测工装的角度偏转校准场景里，这类角度控制装置是替代人工反复打表找正的核心功能部件，很多现场作业里需要把工件或者工装本体在15度到30度区间内做精准角度偏转，还要在调整到位后保持足够的锁紧刚性，不能因为切削力、装配外力出现角度窜动，这套结构就是针对这类小角度范围精准调控的需求设计的。从结构布局来看，装置采用分体式功能模块设计，左侧是带T型锁紧手柄的定位调节块，黑色方块状的调节主体上预留了四个内六角螺栓安装孔，可直接固定在配套的工装底板上，调节块内部集成了微调进给结构，通过侧面的T型手柄转动就能带动前端的顶推部件做线性位移，顶推端直接和右侧的回转支座接触，

　　靠线性位移量的精准控制来推动回转支座绕中心转轴偏转，以此实现角度的连续可调。右侧的回转支座采用立式轴座结构，中心的回转销轴做了淬硬处理，降低长期转动带来的磨损间隙，支座上方配置了带黑色绝缘握套的锁紧手柄，当角度调整到目标位置后，扳动这个偏心锁紧手柄就能把回转支座和底部的安装底座牢牢压合，靠端面摩擦力实现位置锁止，避免作业过程中出现角度偏移。底部的安装底板做了切边处理的八边形结构，底板上预留了两个沉头定位孔，既可以通过螺栓直接固定在机床工作台、装配线工位台的T型槽上，也能配合定位销做快速换装，整个装置的安装边界控制得比较紧凑，横向最大尺寸不超过200毫米，纵向高度不超过150毫米，不会占用过多工位空间，适合在狭小的工装布局里集成使用。

　　设计过程中特意把角度调节范围限定在15度到30度这个常用区间，没有做过大范围的角度调节，就是为了避免大行程调节带来的结构间隙累积，保证这个区间内的调节精度能控制在0.1度以内，满足绝大多数机加工找正、装配对位的精度要求；锁紧结构没有采用传统的螺纹顶紧方式，而是选用了偏心凸轮锁紧结构，操作时只需要扳动一次手柄就能完成锁紧或者松开，比螺纹旋紧的操作效率提升60%以上，也不会出现螺纹长期磨损导致的锁紧力不足问题。左侧调节块的T型手柄做了加长设计，转动时的力臂更长，微调进给时的手感更顺滑，操作人员可以很精准地控制进给量，不会因为进给量过大导致角度调整过位；所有和工件、其他工装接触的端面都做了磨削处理，表面粗糙度控制在Ra1.6以内，

　　避免接触端面的平面度误差影响角度调整精度。在实际使用场景里，这套装置可以直接集成在小型钻床的工位上，用来装夹需要斜孔加工的小型零件，调整好角度后锁紧就能直接加工，不需要每次更换工件都重新打表找正；也可以用在焊接工装里，把待焊接的小型组件固定在回转支座上，调整到需要的焊接角度后锁止，方便焊工操作，减少弯腰或者扭身的作业姿态，降低劳动强度；还能用于检测工位，把百分表或者检测探头固定在回转支座上，调整到指定角度后对工件的斜面、斜孔做形位公差检测。结构上所有的运动副都设计了防尘间隙，车间里的切削碎屑、焊接粉尘不容易进入转动配合面，日常维护只需要定期在回转销轴、调节螺杆的位置涂抹少量润滑脂就能长期保持操作顺畅，不需要频繁拆解保养。安装时需要注意底部安装面的平面度要控制在0.05毫米以内，如果安装面不平整，会导致底板受力变形，进而影响回转支座的转动顺畅度和锁紧后的刚性；锁紧手柄的锁紧力在出厂时已经做了调试，现场使用时不需要额外调整锁紧螺母，避免锁紧力过大压伤底座端面，或者锁紧力不足导致锁止失效。和市面上常见的万能角度台相比，这套装置没有冗余的大角度调节结构，所有结构都围绕15-30度的常用调节区间做优化，整体刚性更强，制造成本更低，操作步骤更简洁，非常适合批量生产工位的固定角度调节使用，不需要操作人员掌握复杂的角度换算操作，只需要对照刻度线转动调节手柄，到目标角度后扳下锁紧手柄就能完成作业准备，新员工经过简单培训就能熟练操作。
