偏心孔加工手动夹紧钻孔工装

　　在小型零件的偏心孔钻削加工场景中，常规通用夹具往往难以同时满足定位精度、装夹效率与操作便捷性的多重要求，这款手动夹紧钻孔装置正是针对直径5.9mm偏心孔的小批量加工需求设计的专用工装。从实际加工场景来看，这类工装常布置在台式钻床的工作台面上，适配小型盘类、轴套类零件的单工序钻孔作业，无需复杂的动力源接入，操作人员仅通过单手操作侧方的十字手柄即可完成工件的夹紧与松开，单工位装夹耗时可控制在数秒内，非常适配多品种小批量的机加工车间、维修班组的钻孔作业需求。

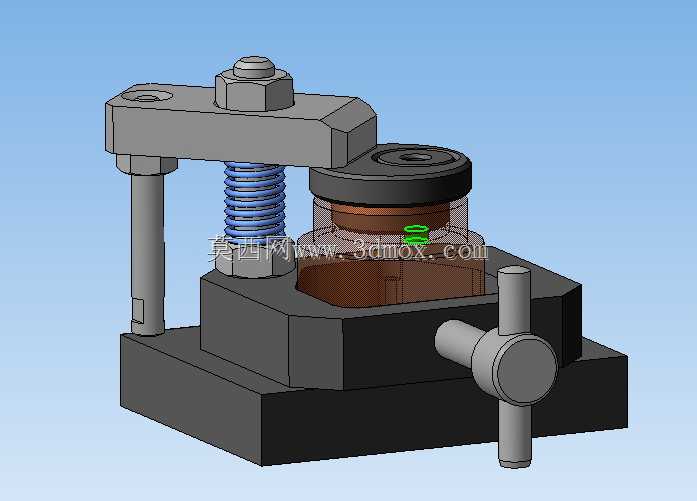

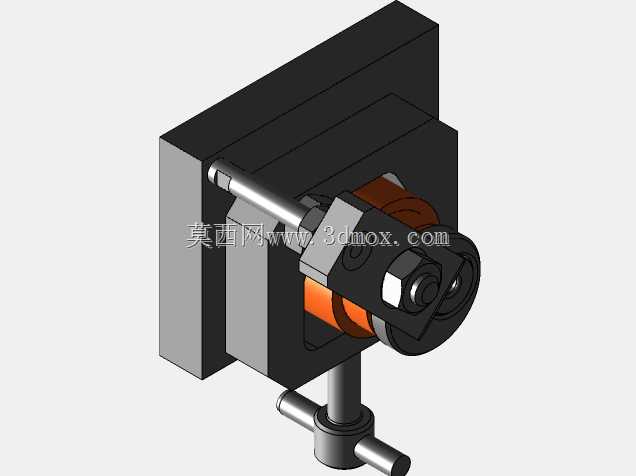

　　从功能特性上看，该装置采用了压板式夹紧结构，立柱作为导向支撑件贯穿压板一端，压板与底座之间设置了复位弹簧，在松开状态下弹簧会自动顶起压板，留出足够的工件取放空间，避免装拆工件时与压板发生干涉。夹紧力的传递通过压板中部的螺栓副实现，转动侧方的十字手柄时，会带动内部的凸轮或者螺旋机构推动压板绕立柱小幅转动，同时向下施压，将工件牢牢压在底座的定位槽内，这种结构的优势在于夹紧行程可控，不会因为操作力过大导致工件变形，同时夹紧力的方向垂直于工件定位基准面，能有效避免钻孔过程中工件出现位移、翘曲等问题。定位区域特意设计了与工件外圆匹配的沉台结构，工件放入沉台后即可实现径向定位，而钻孔位置相对于工件轴线的偏心距通过钻套的位置精度保证，钻套嵌入在压板对应位置，钻孔时钻头沿钻套内孔进给，能直接保证5.9mm孔径的位置度，无需划线找正，大幅降低对操作人员的技能要求。

　　设计思路上，这款工装优先考虑了加工过程的稳定性与操作的便捷性，整体采用分层式结构，最下方的安装底座为平整矩形结构，可通过T型螺栓直接固定在钻床工作台上，底座的厚度经过核算，能承受钻孔时的轴向进给力，不会出现结构变形。中间的定位模块与底座采用可拆卸连接，后续如果更换不同直径、不同偏心距要求的工件，仅需更换定位块与对应钻套即可，无需重新制作整套工装，具备一定的通用性拓展空间。夹紧机构的所有运动部件都做了限位设计，压板的转动角度被限制在合理范围内，避免弹簧弹出、压板脱落等安全隐患，十字手柄的操作位置设置在工装侧方，操作人员站在钻床操作位即可顺手完成夹紧动作，无需探身或者调整站位，符合人机工程学要求。

　　从安装边界与尺寸适配来看，该工装整体占用的工作台面尺寸较小，底座的长宽尺寸控制在常规台钻工作台的有效装夹范围内，整体高度不会影响钻床主轴的行程范围，钻头从最高位置下行到钻透工件的全过程中，不会与工装的非加工部位发生碰撞。钻套的内孔尺寸与5.9mm钻头直径匹配，内孔做了淬火处理，耐磨性能优异，长期使用后出现磨损仅需更换钻套即可，维护成本极低。弹簧的刚度经过匹配，既能够在松开状态下顺利顶起压板，又不会在夹紧状态下产生过大的反作用力影响夹紧效果，所有外露的金属部件都做了倒角处理，没有尖锐棱角，避免操作过程中划伤操作人员。在实际使用过程中，工件放置到定位沉台后，仅需顺时针转动十字手柄即可完成夹紧，钻孔完成后逆时针转动手柄，压板在弹簧作用下自动抬起，即可直接取出工件，整个操作流程连贯，没有多余动作，能有效提升单工序的加工效率，同时依靠钻套的导向作用，能稳定保证偏心孔的位置精度，减少废品率，非常适合小型加工场景下的偏心孔加工作业。
