d230mm管道固结段直接压制成型工装结构

　　在市政给排水、长距离流体输送管线的现场施工与预制厂加工环节，管道接口的固结段成型质量直接决定整条管线的承压能力、密封可靠性与长期运行寿命，传统的管道固结段加工多采用分段焊接、手工打磨配合外置卡箍紧固的工艺，不仅加工效率低，焊缝位置容易出现应力集中导致的渗漏隐患，且成型后的固结段同轴度偏差较大，后续管线对接时经常出现错边、密封垫压合不均的问题。这套d230规格的管道固结段直接压制成型结构，正是针对公称直径230mm的金属管道固结段加工场景开发的专用压装工装，可直接在管道预制工位完成固结段的一次压制成型，省去多工序周转的装夹找正时间。

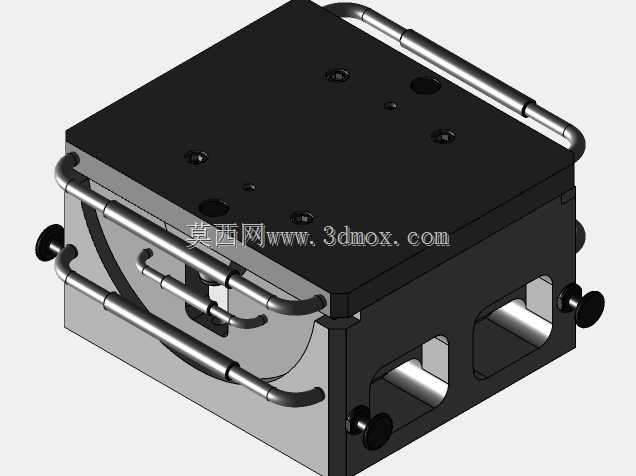

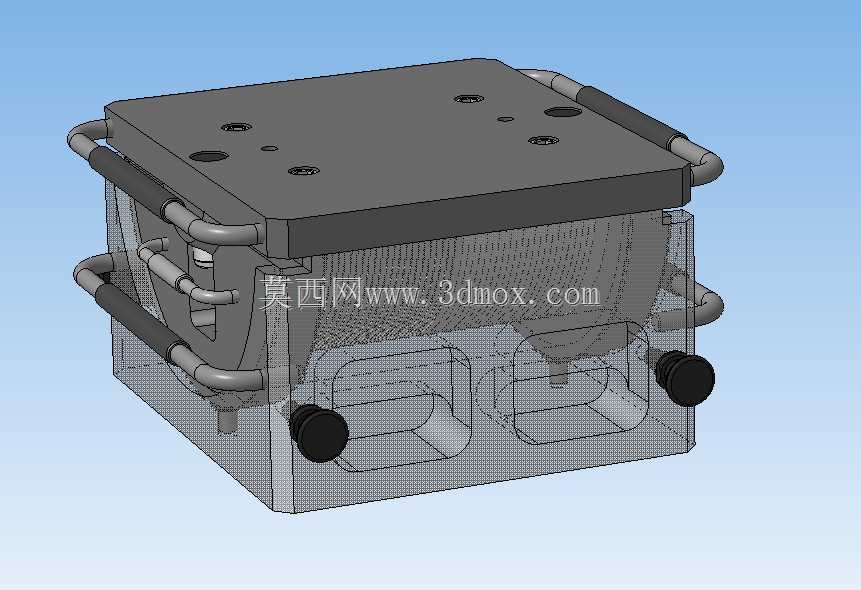

　　从结构功能来看，该工装采用上下对合的模腔设计，上模为整体式平压结构，表面预留的多个定位销孔可与压力机滑块端的安装板精准定位，保证压合过程中模腔受力均匀，不会出现偏载导致的成型段壁厚不均问题；模腔内部按照d230管道固结段的设计轮廓做了仿形加工，下半部分的镂空结构既可以减轻工装整体自重，方便车间内的吊装转运，也能在压制作业时为管道外壁的形变提供均匀的约束支撑，避免压制过程中管道出现失圆、褶皱等缺陷。工装四周布置的多组导向柱配合滑动衬套，在合模过程中可自动校正上下模的同轴度，导向柱外侧包裹的防滑握持套，也方便作业人员在工装调试、清模时进行短距离挪动，避免金属棱角划伤手部。工装两侧设置的圆形锁紧旋钮，在管道放入模腔定位完成后可手动旋紧，对管道的轴向位置进行预固定，防止压合过程中管道出现轴向窜动，导致固结段的成型长度不符合设计要求。

　　设计过程中，首先结合d230管道的实际壁厚、材质延展率参数，对压制成型的形变余量做了反复核算，模腔的成型尺寸预留了合理的材料回弹量，保证压制完成后的固结段外径、锥度完全满足后续对接的公差要求；模腔边缘做了R3的圆角过渡，避免压制时尖锐的模腔边缘剪切管道母材，造成成型段出现微裂纹。考虑到车间现场的压力机安装兼容性，上模的安装孔位采用通用化的孔距设计，可直接适配车间常用的开式压力机滑块安装尺寸，不需要额外制作过渡连接板；工装的整体外形尺寸控制在常规压力机的闭合高度、工作台面尺寸允许范围内，不需要对现有设备做改造即可直接投入使用。安装边界方面，工装下模底部设置了定位键槽，可与压力机工作台面的T型槽配合定位，安装时只需要将定位卡入T型槽，拧紧压紧螺栓即可完成固定，单次安装找正时间不超过15分钟；上下模合模后的最大行程满足固结段的压下量要求，不会出现行程不足导致成型不到位，或是行程过大压伤管道母材的问题。

　　实际作业时，将预处理完成的d230管道端部按照定位刻度插入下模腔，旋紧两侧的锁紧旋钮完成预固定，启动压力机带动上模匀速下行，在导向柱的引导下上下模精准合模，对管道端部施加均匀的径向与轴向压力，一次行程即可完成固结段的压制成型，成型后的固结段与管道本体为一体结构，没有焊缝带来的腐蚀隐患，结构强度远高于焊接式固结结构，且成型后的尺寸一致性好，后续管线对接时可直接与配套的法兰、密封圈配合装配，大幅提升现场管线的安装效率。针对不同壁厚的同规格管道，只需要更换模腔内部的调整垫片即可适配，不需要更换整套工装，进一步降低了生产现场的工装投入成本。
