带编码器反馈的精密电动直线滑台模组

　　这款带编码器的电动直线运动机构，核心定位是小行程高精度点位控制场景，在3C电子零部件组装、实验室微量取样平台、小型光学检测设备调焦工位、半导体晶圆微位移调整这类对重复定位精度有严苛要求的场合适配性极强，区别于常规开环步进驱动的直线滑台，自带的编码器组件可以实时反馈滑块实际位置，有效抵消传动间隙、步进丢步带来的位置误差，在频繁启停、变负载的小负载工况下能长期保持位置一致性。

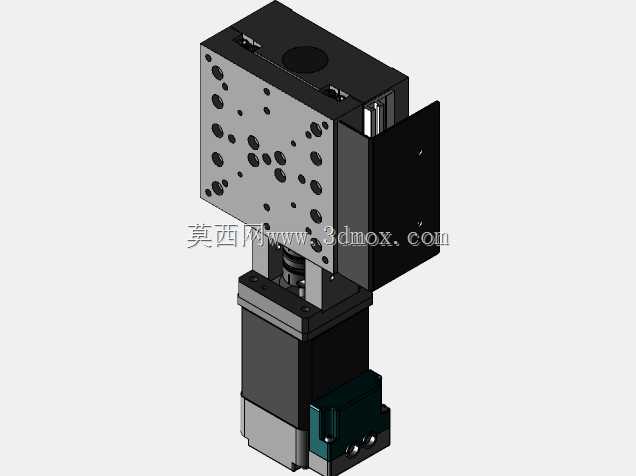

　　从结构设计逻辑来看，整套机构采用驱动端与滑台本体一体化集成的布局，步进电机通过转接法兰直接与滑台传动座连接，省去了额外的联轴器外置安装空间，电机尾部集成的编码器模块直接采集电机输出轴转角数据，配合传动副的固定导程参数，换算出滑块的实时直线位移，不需要额外在滑台侧加装外置光栅尺，在控制成本的前提下实现了半闭环位置控制，对于设备安装空间局促、无法布置外置检测元件的场景非常友好。滑台的运动副采用交叉滚柱导轨配合精密丝杠传动的组合，导轨预紧量经过设计阶段的反复校核，既保证了运动过程的低阻尼顺畅度，又能消除侧向间隙，承载面设计了密集的标准螺纹安装孔阵列，孔位间距按照通用工装安装尺寸排布，用户可以直接在台面上固定夹具、检测探头、小型执行元件，不需要额外加工转接板，大幅缩短现场安装调试的周期。

　　安装边界方面，整套机构的外形采用方正的块状结构设计，驱动端电机与滑台本体同轴布置，侧向没有突出的冗余结构，安装基准面设置在滑台底部，经过精加工保证平面度，底部预留了沉头安装孔，可以直接固定在设备基板或者铝型材框架上，不需要额外设计支撑结构。滑台的侧面预留了光电限位开关的安装槽位，出厂时已经预留了走线空间，用户可以根据自身行程需求直接加装原点、正负限位传感器，不需要对滑台本体做二次加工。护罩部分采用半透明的可拆卸式设计，日常维护时不需要完全拆解滑台，就能观察内部丝杠、导轨的润滑状态，清理运动过程中带入的微小碎屑，护罩与本体的接缝处设计了密封胶条安装位，在有少量粉尘的车间环境下使用时，可以加装胶条阻挡异物进入传动腔，延长机构的维护周期。

　　实际选型适配时，这款机构的负载能力覆盖小负载区间，适合搭载质量在数公斤以内的执行部件，运动速度可以通过配套驱动器的脉冲频率灵活调整，低速运行时没有明显的爬行现象，编码器的反馈分辨率匹配常规精密定位需求，不需要额外选配高分辨率编码元件就能满足大部分工业级微位移场景的精度要求。传动丝杠采用预压设计，反向运动时的空程差被控制在极小范围内，在频繁正反转的点位运动工况下，不需要每次回零就能保持位置准确性，对于需要连续做往复定位动作的工位，能有效减少辅助回零的时间损耗，提升设备整体运行效率。走线部分设计了集成式拖链安装位，电机与编码器的线缆可以顺着拖链排布，避免运动过程中线缆反复弯折出现断裂故障，拖链的安装槽采用标准尺寸，用户可以根据自身线缆数量更换对应规格的拖链，不需要改动滑台本身的安装结构。
