带刹车固定旋转角度D125塑料万向脚轮

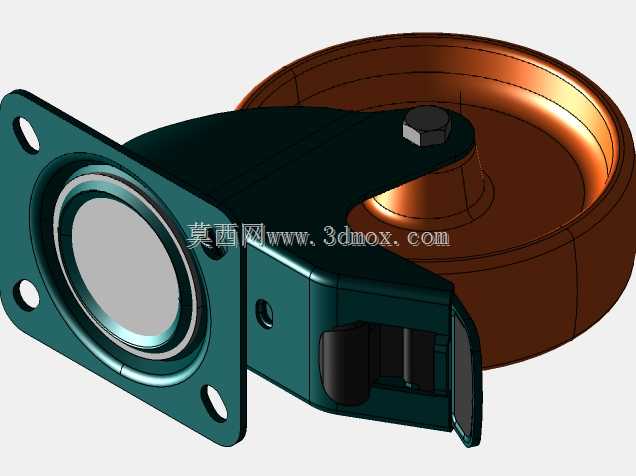

　　这款D125规格的带刹车塑料转轮，是工业场景中应用极为广泛的移动支撑部件，日常在车间周转推车、仓储货架移动底座、轻型自动化设备移动机架、商用展示柜移动底架、通讯设备户外机柜移动支座上都能见到同结构产品的身影，核心作用是为各类需要短距离移位同时又要在到位后保持位置固定的设备提供移动与锁止能力。从结构设计来看，这款脚轮采用顶部方形法兰安装座，安装面上预留四个对称分布的螺栓过孔，适配市面上绝大多数标准脚轮安装位，安装时无需额外改制连接支架，直接通过螺栓穿过安装孔与设备底座锁紧即可，安装座内部集成平面推力回转轴承，可承受垂直方向的重载同时保证回转动作顺畅，不会出现转向卡滞的问题。支架部分采用加厚金属钣金冲压成型后做表面喷塑处理，

　　抗锈蚀能力强，能适应车间潮湿、多粉尘的复杂工况，轮架侧面集成的刹车拨块为一体式按压结构，踩下拨块后，刹车块会同时抵紧轮面与回转支架，既可以锁止轮子的滚动，也能锁止支架的水平回转，实现设备位置的完全固定，避免设备在受外力碰撞或者地面存在轻微坡度时出现移位。轮子部分采用高强度改性塑料注塑成型，轮面做微弧面设计，滚动时与地面接触面积适中，滚动阻力小，同时塑料材质轮面不会划伤环氧地坪、瓷砖地面、实木地板等各类铺装地面，适配室内绝大多数使用场景，轮芯部位镶嵌金属衬套，与轮轴配合处耐磨性能优异，长期使用不会出现轮孔磨损松旷的问题，轮轴采用标准六角螺栓加防松螺母锁紧，日常维护时只需定期检查螺母锁紧力矩，无需复杂保养。从安装边界尺寸来看，

　　这款脚轮的安装法兰为正方形，四个安装孔呈矩形对称分布，适配的安装底座开孔范围可覆盖常规中型脚轮的安装尺寸，轮子直径125mm，安装后整体高度适配常规设备底部离地间隙，不会出现安装后设备整体高度过高导致重心不稳的问题，回转半径经过优化，在设备底部安装时不会与设备底架的加强筋、侧边封板产生运动干涉，转向时轮体不会剐蹭设备本体。在实际选型使用时，这类塑料脚轮单轮额定承载适配轻型到中型载荷的设备，单轮承载范围覆盖日常绝大多数商用、轻型工业场景的使用需求，轮面的塑料材质具备一定的减震能力，在不平整地面推行时可以过滤部分微小震动，避免设备内部的精密元器件受震动影响，相比金属轮面的脚轮，推行时的噪音更低，适合对环境噪音有要求的车间、办公区域、

　　商业场所使用。设计这款脚轮三维模型时，重点还原了各个部件的装配关系，安装法兰的轴承安装位尺寸、轮架的折弯角度、刹车块的运动行程、轮体的安装间隙都按照实际量产产品的尺寸做了还原，可直接用于设备整体装配时的干涉检查、安装位开孔参考，也可以作为非标脚轮改制设计的基础模型使用，建模时对轮面的防滑纹理、支架的冲压圆角、安装孔的倒角细节都做了还原，保证模型与实物的一致性，在做设备三维布局时，直接调用该模型即可准确模拟脚轮安装后的整体空间占用，避免实际生产组装时出现安装位不匹配、运动干涉的问题。
