水平式小型杠杆快速压紧夹钳结构

　　在工装夹具设计、小型设备舱门快锁、检具定位压紧、非标自动化工位固定这类场景里，这类卧式杠杆压紧夹的出镜率一直很高，不同于螺纹旋紧的慢操作结构，它靠连杆机构的死点锁止特性实现快速开合，单次压紧和释放的操作行程只需要拨动手柄完成几十度的摆动，比传统螺栓压紧效率高很多，在需要频繁拆装工件、频繁开启检修门的工位上，能大幅减少操作辅助时间。

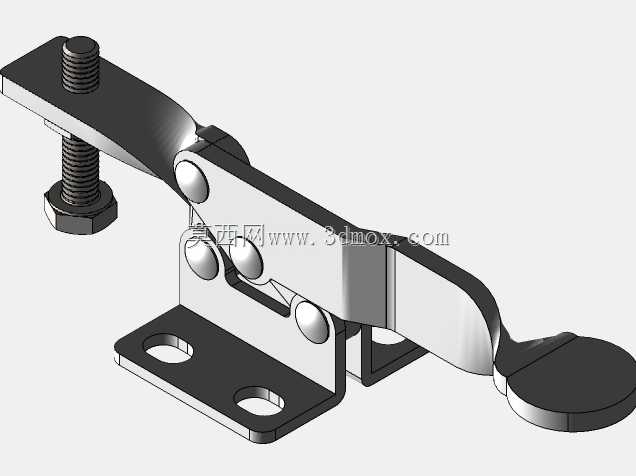

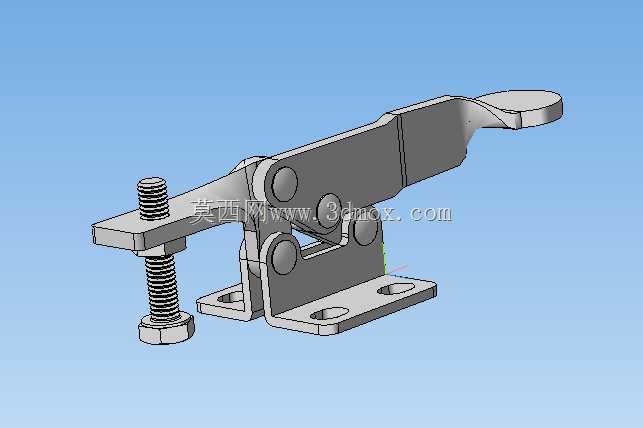

　　从结构逻辑上看，整个夹钳采用底座卧式安装的布局，底座上预留两个长圆形安装孔，安装时可以根据实际安装面的孔位偏差做小范围的位置调整，不需要在设计安装板时把孔位公差卡到极严的等级，降低安装面的加工精度要求。底座作为整个夹钳的承载基体，所有铰接点的销轴都压装在底座的立板上，三个铰接点形成连杆机构的固定铰支点，手柄作为主动件，和中间的传动连杆、压臂形成四连杆联动结构，当手柄扳到锁紧位置时，传动连杆和压臂的铰接点刚好越过机构的死点位置，这时候哪怕压头端受到工件向外的反推力，机构也不会自行松脱，不需要额外增加锁止结构就能保持可靠的压紧力，只有主动扳动手柄反向施力，才能让机构脱离死点位置，带动压臂抬起释放工件。

　　压臂前端设计了可调式压头结构，压头是一根带六角调节头的全螺纹螺杆，配合锁紧螺母，可以根据被压紧工件的实际高度差调整压头的伸出长度，适配不同厚度的工件压紧需求，不需要针对不同厚度的工件单独更换压头或者调整夹钳的安装高度，通用性很强。压头的底端做了平端接触设计，接触面积比尖点压头大，压紧时不会在较软的工件表面压出明显凹痕，也能避免压头打滑导致压紧失效。

　　设计这类夹钳的时候，首先要核算压紧力的传递比，手柄的力臂长度和压臂的力臂长度比值要匹配实际需要的压紧力，通常这类小型夹钳的手动操作力控制在100N以内时，压头端能输出几百牛的压紧力，足够应对小型工件定位、薄板件压紧、舱门密封压紧这类场景的需求。铰接点的销轴要做间隙配合，既要保证机构摆动顺畅没有卡滞，又不能让间隙过大导致压紧时出现旷量，长期使用后铰接点的磨损会导致机构死点位置偏移，所以销轴和铰接孔的表面硬度要做相应处理，提升耐磨性能。

　　安装边界上，这类小型卧式杠杆夹的总长度在锁紧状态下通常控制在一百毫米级，底座的宽度在三十毫米左右，安装孔的中心距和底座的轮廓尺寸要匹配常用的安装空间，手柄抬起时的最大高度要考虑操作空间，避免手柄摆动时和周边的设备结构、工件发生干涉。压头的调节行程通常在二十毫米左右，足够覆盖同工位下不同批次工件的厚度公差波动，不需要频繁调整夹钳的安装位置。

　　在实际应用中，这类夹钳除了工装检具上的工件压紧，还常用在小型设备的检修门快开结构、物流周转箱的箱盖锁止、小型焊接工装的工件定位、木工治具的板材固定等场景，因为它的锁紧状态下手柄是水平贴合底座方向的，不会像垂直式快速夹那样手柄向上竖起占用上方空间，在安装空间高度受限的场合，卧式结构的优势更明显。整个夹钳的外露金属件通常做表面防锈处理，适应车间里的切削液、油污环境，不会因为短期锈蚀导致机构卡滞失效。

　　建模的时候要注意各个铰接点的运动配合关系，做运动仿真时要验证死点位置的准确性，避免出现锁紧位置过位导致机构卡死，或者死点位置不足导致受振动后自行松脱的问题。压头螺杆的螺纹要和压臂上的螺纹孔精准配合，调节时顺畅无卡滞，锁紧螺母要能可靠锁死调整后的压头位置，避免压紧过程中螺杆转动导致压紧力变化。底座的安装孔要做沉头设计，让安装螺丝的头部不高出底座表面，避免影响夹钳的安装贴合度，也不会和摆动的连杆结构发生刮擦。
