带开启操纵杆的卧式快速夹钳结构

　　做工装设计的工程师基本都接触过这类手动快速夹钳，尤其是小批量工装、焊接工位、检具定位场景里，这种带开启杆的肘节式夹钳比螺栓压紧、气缸压紧的适配性强太多——不需要接气源电源，工人单手就能操作，压紧和释放的动作行程短，重复定位精度在手动夹具里属于第一梯队，很多装配线的临时定位、木质工装、铝型材框架工装上都能看到它的身影。

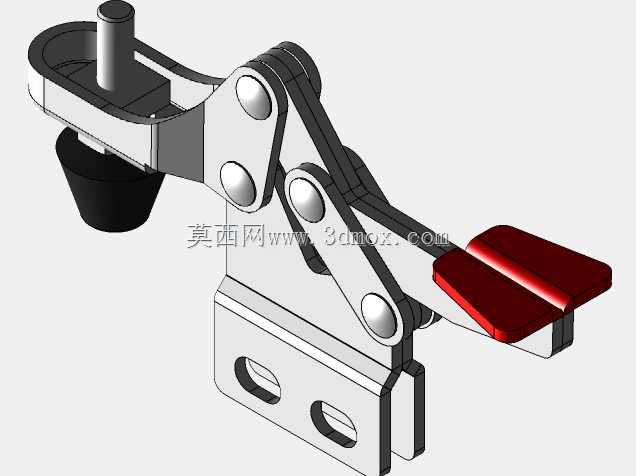

　　从结构原理来说，这款夹钳用的是经典的平面四杆肘节自锁机构，核心的设计逻辑是当压紧头接触工件后，连杆机构刚好越过死点位置，这时候哪怕工件有轻微的振动、或者压紧方向受反向作用力，夹钳也不会自行松脱，必须手动扳动操纵杆才能解锁，这也是它和普通杠杆夹最核心的区别。这次的结构里额外加了红色的开启拨杆，实际用的时候比传统无拨杆的款式顺手很多：传统夹钳解锁的时候需要抠住操纵杆往上抬，戴劳保手套的时候经常打滑，加了这个外伸的开启杆之后，不管是戴厚手套还是手上有油污，只要往上一拨就能解锁，操作力的方向更顺手，长时间重复操作的疲劳度能降不少。

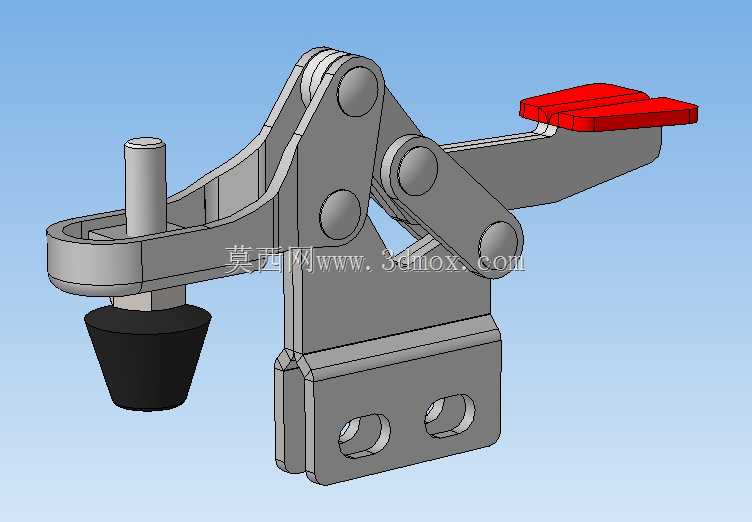

　　安装边界这块，夹钳的底座是带两个安装孔的平板结构，孔位是标准的长圆形设计，安装的时候允许有少量的位置调整余量，不用把安装孔的加工精度卡得太死，适配M6或者M8的安装螺栓，不管是装在铝型材的T型槽上，还是钢板工装的螺纹孔上都能直接适配。压紧端的压头是橡胶包覆的锥形结构，接触工件的时候不会刮伤工件表面，橡胶的压缩量大概在2mm左右，能补偿工件本身的厚度公差，哪怕同批次工件厚度差个1mm左右，也能保证压紧力足够，不会出现压不紧或者压过头的情况。压头的螺杆是带细牙螺纹的，可以根据工件的实际高度调整伸出长度，调整范围大概在15mm左右，不用额外加垫片调整高度，适配不同厚度的被夹紧工件。

　　实际应用场景里，这款夹钳的适用范围很广：焊接工位上用来固定薄钢板零件，不会因为焊接的轻微振动松脱；装配线上用来压住塑料壳体，方便工人打螺丝或者装卡扣；木质家具生产里用来固定待胶合的板材，压紧力足够又不会压坏木材表面；甚至很多3D打印的工装、电子行业的测试工装上，都能用它做快速压紧。和垂直式、推拉式的快速夹钳比，这种卧式的夹钳操纵杆是水平方向动作的，安装之后整体高度更低，适合工装上方空间有限的场景，不会因为操纵杆竖起来碰到周边的设备或者管线。

　　建模的时候要注意几个核心的配合尺寸：首先是连杆的铰接点位置，必须保证压紧状态下中间的两个铰接点和底座铰接点的连线刚好越过死点1-2度，这个角度不能太大也不能太小——角度太小的话自锁不可靠，受振动容易松；角度太大的话解锁需要的操作力会陡增，工人扳不动。然后是压头的行程，要保证操纵杆扳到完全打开位置的时候，压头抬起的高度足够工件取放，一般抬起高度在25mm以上就能满足大部分小件的取放需求，不会出现工件拿不出来的情况。还有铰接处的间隙，所有销轴和孔的配合要选H8/f7的间隙配合，既要保证扳动的时候没有卡滞，又不能有太大的旷量，不然重复压紧的位置精度会差，用久了还会因为间隙变大出现自锁失效的问题。

　　另外这个红色的开启杆是直接固定在操纵杆尾部的，长度设计要符合人体工程学，太长的话容易被周边物件误碰解锁，太短的话拨的时候不好发力，一般伸出长度在30mm左右刚好，操作的时候手指刚好能搭在上面，也不会因为突出太多造成安全隐患。夹钳的所有金属结构件都是冲压钢板成型的，建模的时候要注意板材的折弯圆角、冲压拔模斜度，和实际加工工艺匹配，不能做成纯直角的结构，不然做出来的模型和实际量产的零件对不上，做装配仿真的时候也会出现干涉问题。
