平顶屋面边角防护护角结构设计

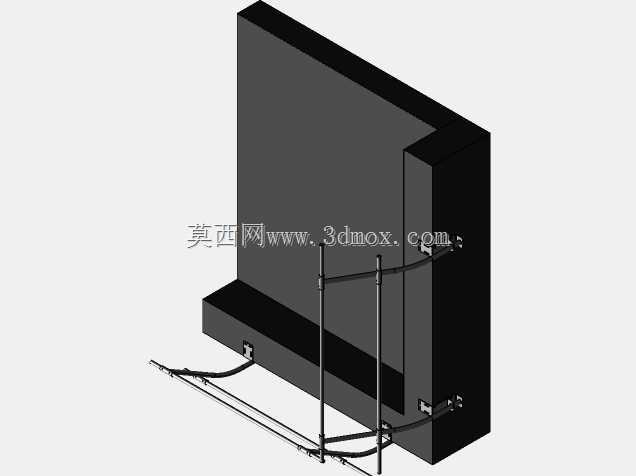

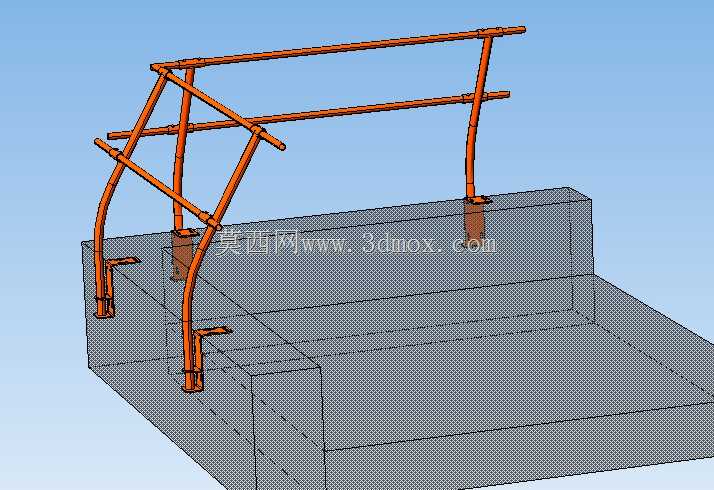

　　在民用建筑平顶屋面、工业厂房屋面的临边与转角区域，作业人员日常巡检、设备运维过程中，极易因边角突出、临边无依托发生磕碰、踏空风险，这类区域的防护构件长期存在适配性差、安装破坏屋面防水层、边角覆盖不全的痛点，本次设计的平顶护角装置，正是针对这类场景做的定向结构优化。整套构件采用圆管弯折成型的框架式结构，没有多余的冗余板材，整体重量控制在常规单人可搬运安装的区间，不需要借助大型吊装设备就能完成现场布设。从结构受力逻辑来看，竖向支撑腿的底部设置了加宽的固定座，固定座与屋面接触的面预留了柔性垫层的安装位，安装时不需要在屋面结构层上打膨胀螺栓穿透防水层，可通过配重压块或者结构胶粘接的方式完成固定，完全规避了传统护栏安装打洞造成的屋面漏水隐患。

　　横向的扶手管做了双道平行布设，上道扶手高度匹配成人腰部倚靠的舒适高度，下道横杆距离屋面完成面的高度刚好能阻挡人员脚部滑出临边，转角位置的圆管做了大弧度冷弯处理，没有尖锐的直角焊口，既避免了磕碰时的硬接触伤害，也消除了直角位置的应力集中问题，长期户外使用不会因为温差形变出现焊口开裂。针对平顶屋面的转角位置，装置的支撑腿做了错位排布，不会因为转角处的屋面找坡层、排水口位置出现安装干涉，每根竖向支撑腿上都预留了可调节的紧固卡扣，安装时可以根据现场屋面的实际找坡坡度微调扶手的水平度，不需要在现场切割改管，适配不同厚度的屋面保护层、保温层的高度差。从安装边界来看，整套装置单组覆盖的转角防护范围，

　　横向与纵向的延伸长度刚好匹配常规屋面临边防护的单段布设模数，多组装置拼接时，横向管端预留了插接式的连接头，不需要现场焊接，直接插接后拧紧紧固螺钉就能完成多段拼接，拼接后的扶手整体直线度偏差可控制在工程允许的范围内，不会出现高低错台的问题。构件的所有弯折处都做了圆弧过渡，没有突出的毛刺、焊瘤，表面做了户外防腐涂层处理，能够耐受屋面长期的紫外线照射、雨水侵蚀，不需要频繁做防腐维护。不同于常规的临边护栏只做直线段防护，这套装置专门针对平顶的阳角位置做了一体化的弯折设计，转角位置不需要额外拼接两个直线段护栏，避免了转角位置出现防护缺口，人员在转角位置转身、挪移工具时，整个腰背部都能得到连续的扶手依托，不会出现扶空的情况。

　　支撑腿与固定座的连接位置做了加强筋焊接，能够承受人员侧向倚靠的冲击力，满足临边防护的受力要求，同时固定座的底面尺寸经过核算，单位面积的压重不会超过屋面保温层的承载上限，不会造成屋面保护层凹陷、保温层被压坏的问题。在实际运维场景中，屋面临边需要定期做防水修补、设备更换作业时，这套装置可以快速拆卸单段构件，不需要整段拆除所有防护，作业完成后可以快速复位，不会因为临时拆除防护留下安全隐患。整套结构的圆管规格选用常规工程通用的管径，后期如果出现构件损坏，不需要定制特殊规格的管材，直接用市场通用的管材替换局部构件即可，大幅降低后期的维护成本。
