链式输送机过载保护安全离合结构

　　在散料、成件物料连续输送的生产场景中，链式输送机凭借承载能力强、输送距离适配性广、对恶劣工况耐受度高的特点，广泛应用于矿山、建材、仓储物流、食品加工、汽车零部件焊装线等领域的物料转运环节。这类设备的传动链长期处于连续负载运行状态，一旦出现物料卡滞、链条跳齿、下游设备停机联锁失效等异常工况，输入端的电机、减速机输出扭矩会持续作用在传动链与链轮上，极易造成链条崩断、链轮齿形崩损、减速机输出轴变形甚至电机烧毁的故障，传统的剪切销式过载保护结构存在更换销件耗时、保护扭矩精度差、销件疲劳断裂易引发误停机的问题，而集成在链轮端的安全离合结构，正是针对这类痛点设计的扭矩限制型传动部件。

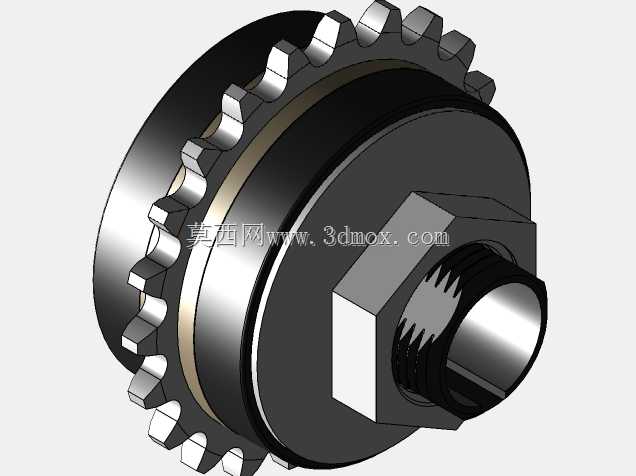

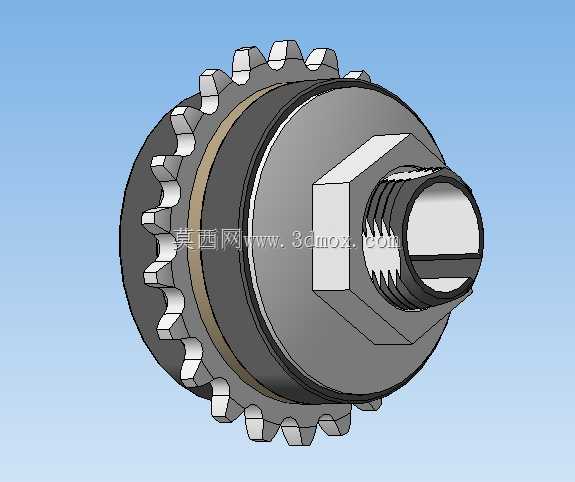

　　该离合结构采用链轮与离合本体一体化集成的布局，将传动链轮直接作为离合机构的从动端外壳，省去了额外的链轮安装支座与联轴器过渡结构，整体径向尺寸与常规同规格传动链轮保持一致，轴向安装长度仅比标准链轮安装结构增加30%左右，可直接替换现有链式输送机机头端的主动链轮，无需对设备机架、传动轴安装位做额外改造，适配性极强。结构核心采用摩擦片式扭矩传递原理，主动端与设备传动轴通过轴端的六角锁紧螺母实现轴向压紧，主动轮毂与从动链轮壳体之间夹装多组复合摩擦材料片，通过调整锁紧螺母的预紧力矩，可精准设定离合的打滑扭矩阈值，当传动链端的负载扭矩超过设定值时，摩擦片组之间会产生相对滑动，切断主动端向从动链轮的扭矩传递，避免过载载荷传导至上游传动部件。

　　从结构细节来看，链轮齿形严格按照输送用双节距滚子链轮的标准参数设计，齿面硬度控制在HRC45-50区间，可适配常规规格的输送链条啮合需求，啮合侧隙控制在0.1-0.3mm之间，既保证传动过程中链条不会出现卡滞跳齿，也避免侧隙过大引发的传动冲击。离合本体的壳体采用40Cr调质处理，芯部韧性充足，可承受打滑过程中产生的瞬时热应力与径向载荷，摩擦片采用铜基粉末冶金材料，静摩擦系数稳定在0.35-0.4区间，长期使用后摩擦系数衰减率低于10%，无需频繁调整预紧力矩。轴孔位置设计有标准键槽，可与GB/T 1096规定的普通平键配合实现周向固定，轴端的锁紧螺母配套有止动垫圈，可避免设备运行过程中螺母松动导致的预紧力变化，保证打滑扭矩的稳定性。

　　在实际安装调试过程中，需要根据输送机的额定输送负载、链条最小破断载荷、减速机额定输出扭矩三个参数综合设定离合的打滑扭矩，通常将打滑阈值设定为额定工作扭矩的1.2-1.5倍，既保证正常输送过程中离合不会出现误打滑，也能在过载发生时0.2秒内触发打滑保护。该结构的安装边界需要注意：轴向方向需要预留至少15mm的锁紧螺母操作空间，方便后期维护时调整预紧力矩；径向方向链轮齿顶与输送机机架的安全间隙需不小于5mm，避免热胀冷缩或机架变形导致链轮与机架剐蹭；离合本体的工作环境温度需控制在-20℃到80℃之间，避免摩擦片材料在过高温度下出现摩擦系数骤降的问题。

　　相较于传统的过载保护结构，该安全离合在触发打滑后无需更换任何零部件，当卡滞故障排除后，负载扭矩回落至额定区间内，摩擦片会自动恢复贴合传递扭矩，大幅降低故障停机后的维护时间，尤其适合连续生产要求高的自动化输送线场景。在三维建模过程中，该结构的所有配合面均按照实际装配公差设定，摩擦片组的压缩量、锁紧螺母的螺纹行程、链轮齿形的渐开线参数都经过实际工况校验，可直接用于结构选型参考、装配干涉校验以及非标设备的改型设计，建模过程中对离合内部的碟簧压紧结构、摩擦片导槽、密封端盖的细节都做了还原，能够清晰展示扭矩传递与过载打滑的工作原理，方便设计人员快速理解结构逻辑，缩短同类部件的开发周期。
