带式输送机内置驱动滚筒d400结构设计

　　在散料输送、成件物料转运的工业场景中，驱动滚筒作为带式输送机的核心动力传递部件，其结构合理性直接决定整条输送线的运行稳定性与负载能力，本次呈现的d400规格驱动滚筒，针对中等带宽、中等运量的输送工况做了针对性结构优化，适配矿山、建材、物流仓储、粮食加工等多个领域的平形或槽形带式输送机布置需求。

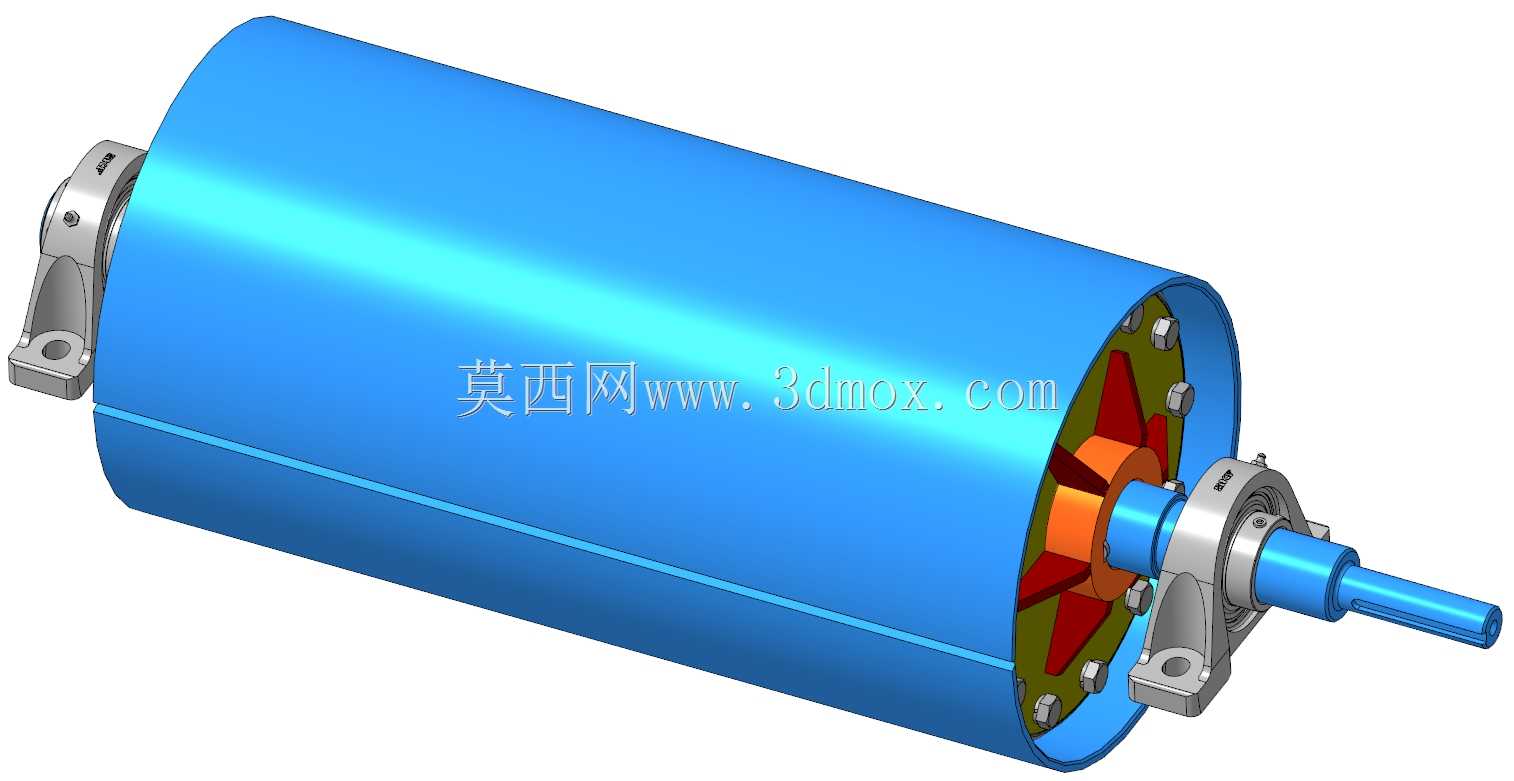

　　从实际使用场景来看，该滚筒主要承担将驱动端扭矩传递至输送皮带、带动皮带持续运转的核心功能，区别于传统外置驱动的滚筒结构，该款采用内置端盖式轴承座布置，将轴承、密封组件集成在滚筒筒体内部，既压缩了滚筒两端的轴向安装空间，也能更好地阻挡输送过程中散落的粉尘、颗粒物料侵入轴承运转腔，降低日常运维的润滑与更换频次，适配多尘、有少量散料洒落的恶劣输送工况。

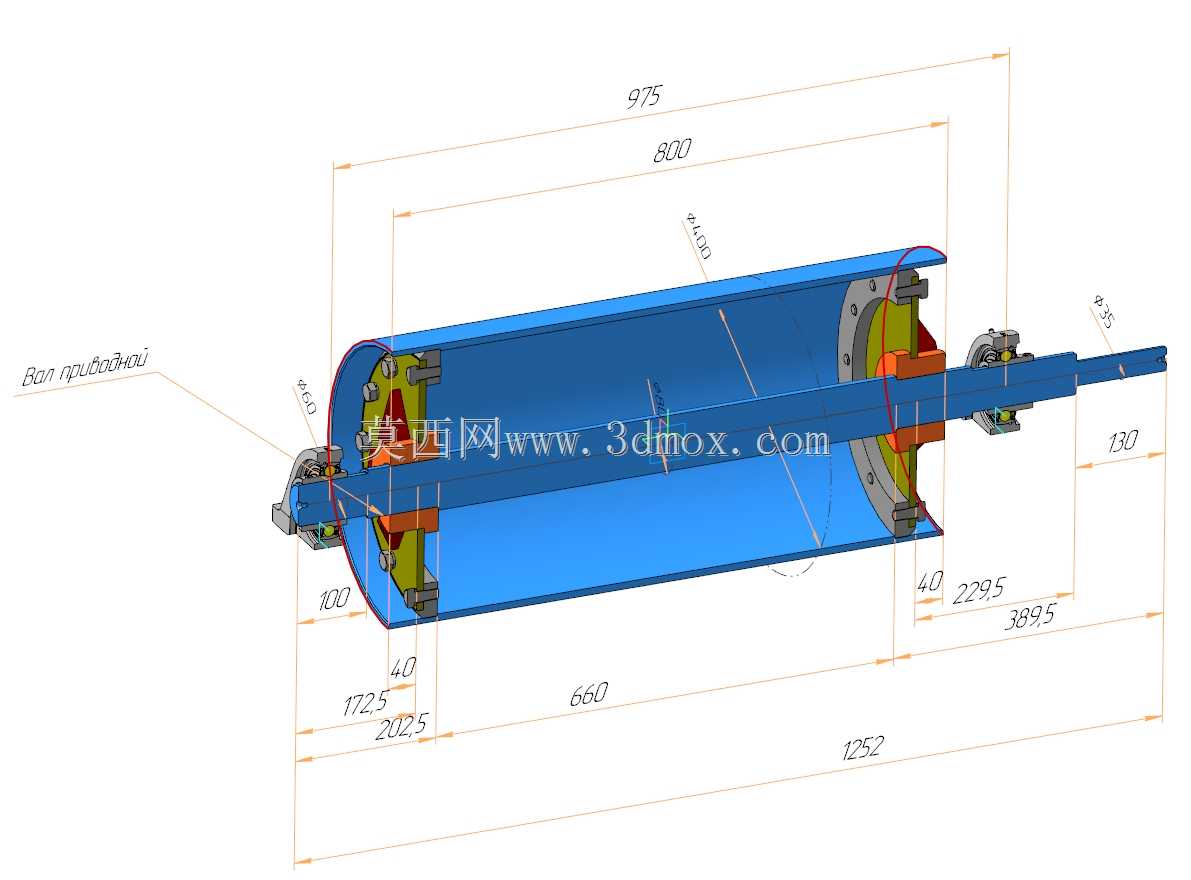

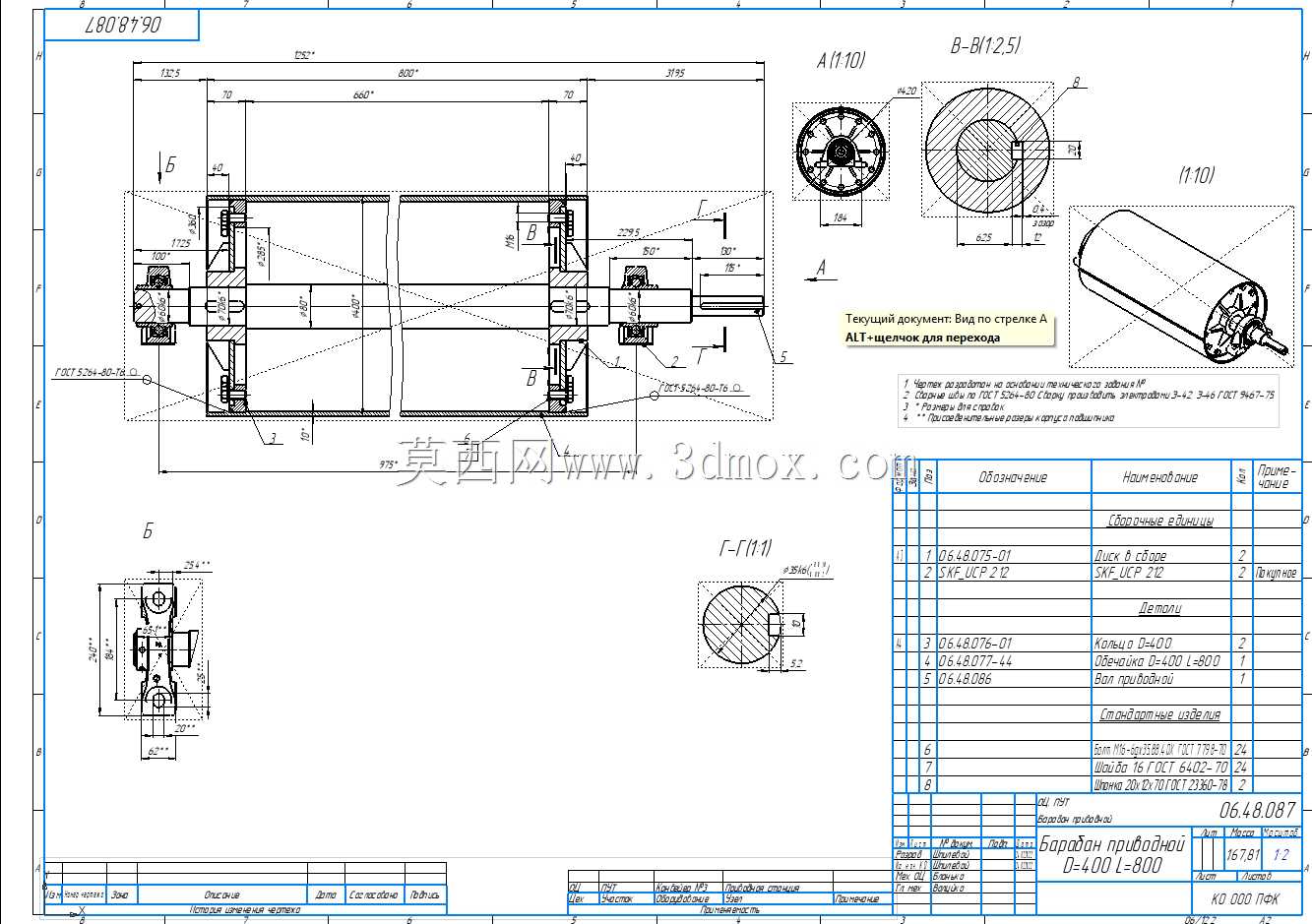

　　设计思路上，首先围绕d400的筒体直径做了整体受力匹配，筒体采用卷制焊接结构，筒体外径严格控制在400mm公差范围内，保证皮带运行时的线速度匹配常规驱动电机的输出转速区间，避免出现皮带打滑、线速度偏差过大的问题。筒体总长度方向预留了足够的皮带缠绕接触面，从标注尺寸来看，有效皮带接触宽度达到800mm，适配800mm带宽的输送皮带使用，两端超出皮带宽度的部分做了轴端密封与轴承安装位的结构预留，整体轴向总长度控制在975mm，安装时两端轴承座的固定跨距可参考1252mm的总安装边界做机架预留，避免出现安装干涉。

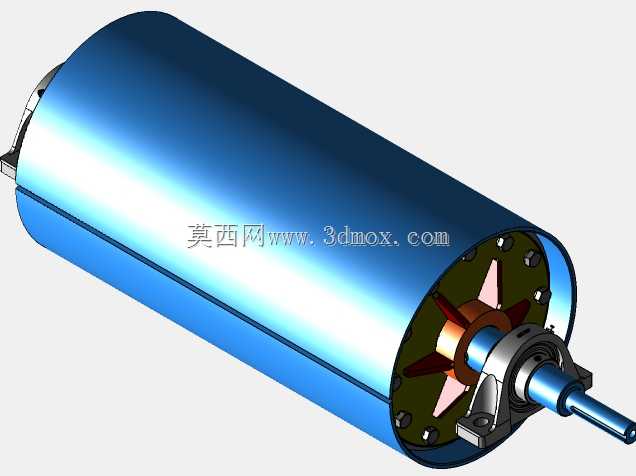

　　端盖部分采用法兰式连接结构，通过螺栓将端盖与筒体端部的焊接法兰紧固，端盖内侧预留了轴承安装位，可适配标准调心滚子轴承，既能够承受皮带张紧带来的径向载荷，也能补偿少量的安装同轴度误差，降低机架焊接加工的精度要求。轴伸端的尺寸设计匹配常规联轴器的安装孔径，伸出端长度满足弹性联轴器、锁紧盘等不同连接方式的安装需求，轴肩位置做了圆角过渡处理，避免长期交变载荷下出现应力集中断轴的问题。

　　从安装边界来看，两端轴头的中心高度需要匹配输送机机架的安装孔位，轴端直径的公差控制满足轴承内圈的过盈装配要求，筒体的径向跳动公差严格控制在输送设备的行业标准范围内，避免皮带运行时出现跑偏、撒料的问题。筒体表面可根据实际使用需求选择包胶或光面处理，针对磨琢性较强的散料输送场景，可在筒体外表面加装菱形或人字形橡胶包胶层，进一步增大滚筒与皮带之间的摩擦系数，降低皮带打滑的概率，同时减少物料对筒体表面的磨损，延长滚筒整体使用寿命。

　　密封结构上，端盖与轴之间采用多重迷宫密封设计，相比传统的接触式密封圈，迷宫密封无接触磨损，长期运行不会出现密封件老化失效漏脂的问题，能够有效阻挡外部粉尘、水汽进入轴承腔，保证轴承在长期运行过程中的润滑状态稳定，尤其适合露天布置、多尘潮湿的输送作业场景。内部润滑采用锂基脂润滑，注油通道通过轴中心的油孔连通至轴承腔，运维时无需拆卸端盖即可完成补脂操作，大幅降低后期维护的工作量。

　　在结构强度校核层面，筒体壁厚的选择充分考虑了皮带张紧力、物料负载带来的径向压力，避免长期运行出现筒体凹陷变形的问题，端盖的法兰厚度、螺栓规格均按照额定负载的1.5倍安全系数做选型匹配，轴的直径变化位置均做了应力释放处理，保证在满负载启动、紧急制动等极端工况下，各部件不会出现塑性变形或断裂失效。该滚筒的整体结构紧凑，安装维护便捷，既可以用于新输送线的设计选型，也可以作为现有同规格输送机驱动滚筒的替换备件，适配多种不同的输送工况需求。
