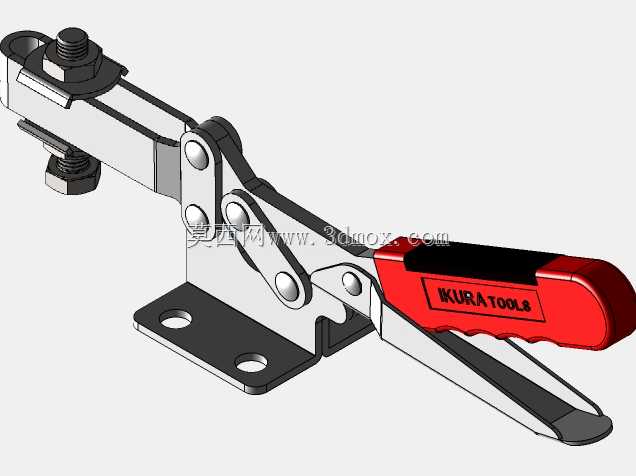

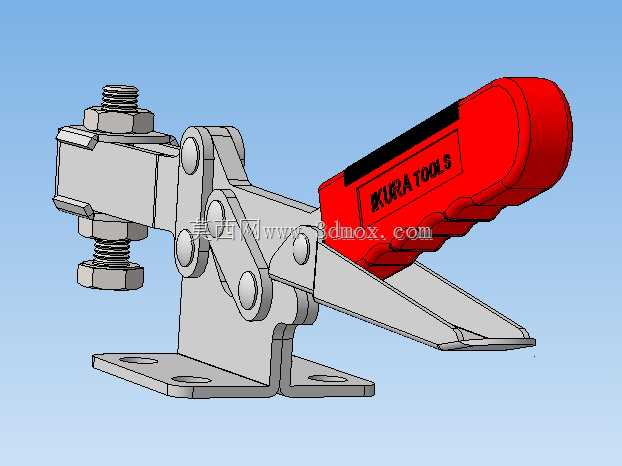

水平式带开启杠杆手动快速压紧杆夹结构

　　这类带开启杆的水平式快速夹钳，在工装夹具领域的应用覆盖非常广，从电子行业的PCB板焊接定位、线束压接工位固定，到五金加工的小件铣削夹持、装配线的工件临时压紧，甚至是木工开料、皮具裁切的定位场景都能见到它的身影。和传统的螺栓压紧、螺旋夹具不同，它的核心是利用肘节机构的过死点锁止特性，操作人员只需要扳动红色的操作手柄，就能在极短的行程内完成压紧或者松开动作，单次操作耗时不到一秒，比拧螺栓的效率提升十倍以上，非常适合需要频繁拆装工件的批量作业工位。

　　从结构设计逻辑来看，整个夹钳的受力路径非常清晰：底部的安装底板是整个机构的承载基础，两个带沉孔的安装孔位可以适配M6或者M8的内六角螺栓，直接固定在工装台板、夹具基板或者设备机架上，安装时需要保证底板和安装面完全贴合，避免受力时出现翘曲影响压紧稳定性。连接在底板上的多组连杆是力传递的核心，设计时通过精确计算各连杆的铰接点位置，让手柄扳动到闭合位置时，整个连杆机构刚好越过力学死点，此时哪怕压紧端受到工件的反向弹力，机构也不会自行松脱，锁止力可以达到几百公斤级别，完全能满足常规加工、装配场景的压紧需求。

　　压头部分采用了可调式的螺栓结构，带六角锁紧螺母的压接螺栓可以根据被压工件的实际厚度自由调整伸出长度，调整范围通常在0到20毫米之间，调整到位后拧紧锁紧螺母就能防止作业过程中螺栓松动移位，压头的端面做了钝化处理，不会刮伤被压工件的表面，针对不同的工件材质，还可以自行更换橡胶头、尼龙头的压头配件，避免压伤铝件、塑料件这类软质工件表面。

　　红色的操作手柄做了符合人体工学的弧度设计，表面包覆的防滑材质可以让操作人员戴劳保手套也能稳定施力，不会出现打滑的情况，手柄末端延伸出的开启杆是这个型号夹钳的特色设计，当夹钳处于锁止状态时，操作人员只需要向上扳动这个开启杆，就能轻松解锁机构，不需要抠住手柄底部发力，在操作空间比较狭窄、手指无法伸到手柄下方的工位，这个设计能大幅提升操作的便利性，减少操作时的磕碰风险。

　　在实际选型使用时，需要重点关注几个安装边界参数：首先是夹钳的整体闭合高度，也就是压头压到最低位置时距离安装底板的高度，要和被夹紧工件的厚度、工装垫板的厚度匹配，避免出现压头压不到工件或者行程不够的情况；其次是手柄的开启角度，这个型号的手柄开启角度大概在190度左右，完全打开时手柄不会和周边的工装部件、设备结构产生干涉，安装前需要在三维布局里模拟手柄的全行程摆动范围，预留足够的操作空间；另外还要注意压头的水平伸出距离，也就是压头中心到底板安装面的水平距离，这个参数决定了夹钳能压紧的工件距离安装边的最大距离，选型时要根据工件的压紧点位置确认，避免出现压头够不到压紧位的问题。

　　从维护角度来说，这类夹钳的所有铰接点都做了铆接加固，日常使用不需要频繁拆解，只需要定期在铰接销轴位置滴少量润滑油，减少连杆转动的磨损，就能保证长期使用的操作顺畅度，不会出现卡滞、扳动手感发涩的问题。和垂直式快速夹钳相比，这种水平式的结构在闭合后手柄处于和安装面平行的状态，不会突出到工装上方占用过多空间，也不容易被过往的工件、操作人员误碰解锁，安全性更高，在自动化生产线的人工辅助工位、非标工装的定位机构里应用占比非常高。建模的时候要重点还原各连杆铰接点的配合间隙，不能把所有铰接件做成完全干涉的实体，要预留实际生产中的装配公差，同时压头螺栓的螺纹部分、安装底板的沉孔特征都要准确还原，方便设计人员直接调取模型用于工装装配，不需要二次修改特征。
